Beschreibung

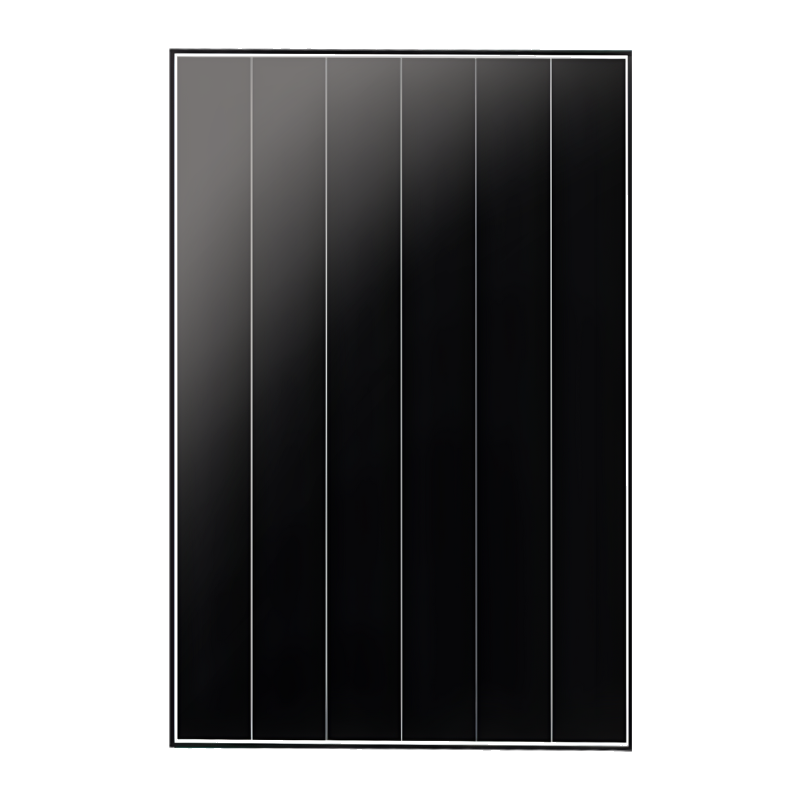

Das AIKO Neostar 3P+54 (AIKO-A490-MCE54Dw) ist ein bifaziales N-Type-ABC-Doppelglasmodul mit 490 W Nennleistung und 24,5 % Modulwirkungsgrad. Bei der ABC-Zelltechnologie (All Back Contact) liegen sämtliche Kontakte auf der Rückseite der Zelle, die Vorderseite bleibt frei von Leiterbahnen. Laut Herstellerdatenblatt zeichnet sich die Serie durch Optimierung bei Teilverschattung, einen besseren Temperaturkoeffizienten, Begrenzung hoher Temperaturen und Widerstandsfähigkeit gegen Mikrorissbildung aus. 108 Zellen (6 × 18) im Format 1.762 × 1.134 mm, Doppelglas 2,0 + 2,0 mm und ein schwarz eloxierter Aluminiumrahmen sind auf lange Lebensdauer ausgelegt. AIKO gewährt 15 Jahre Produktgarantie (auf Anfrage verlängerbar auf 25 Jahre) und 30 Jahre lineare Leistungsgarantie.
Merkmale
- N-Type ABC (All Back Contact), bifazial, Modulwirkungsgrad 24,5 %
- Optimierte Leistung bei Teilverschattung, besserer Temperaturkoeffizient (Pmax −0,26 %/°C)
- Doppelglas 2,0 + 2,0 mm, schwarz eloxierter Aluminiumrahmen, Widerstandsfähigkeit gegen Mikrorissbildung
- Statische Last Vorderseite 5.400 Pa / Rückseite 2.400 Pa, Hagel mit 35 mm Durchmesser bei 23 m/s
- DC 1.500 V Systemspannung, Anschlussdose IP68 mit 3 Bypass-Dioden, Stecker MC4-EVO2A, Kabel 4 mm² (1.200 mm)
- 30 Jahre lineare Leistungsgarantie (max. 1 % im ersten Jahr, max. 0,35 % pro Jahr ab Jahr 2), 15 Jahre Produktgarantie
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Typ | AIKO-A490-MCE54Dw (Neostar 3P+54) |
| Zelltyp | N-Type ABC (All Back Contact), bifazial, 108 Zellen (6 × 18) |
| Nennleistung Pmax (STC) | 490 W |
| Leistungstoleranz | 0 bis +3 % |
| Modulwirkungsgrad | 24,5 % |
| Spannung im MPP Vmp | 34,70 V |
| Strom im MPP Imp | 14,13 A |
| Leerlaufspannung Uoc | 41,10 V |
| Kurzschlussstrom Isc | 14,88 A |
| Leistung unter NMOT | 371 W (Vmp 32,92 V, Imp 11,29 A, Uoc 38,99 V, Isc 12,02 A) |
| Temperaturkoeffizient Pmax | −0,26 %/°C |
| Temperaturkoeffizient Uoc / Isc | −0,22 %/°C / +0,05 %/°C |
| Glas | Doppelglas, 2,0 + 2,0 mm, beschichtet, halbgehärtet |
| Rahmen | Schwarz eloxiertes Aluminium |
| Abmessungen L × B × H | 1.762 × 1.134 × 30 mm |
| Gewicht | 24,2 kg ± 3 % |
| Anschlussdose / Stecker | IP68, 3 Bypass-Dioden / MC4-EVO2A |
| Kabel | 4 mm² (IEC) / 12 AWG (UL), ± 1.200 mm |
| Max. Systemspannung | DC 1.500 V |
| Max. Strangsicherung | 30 A |
| Schutzklasse | II |
| Betriebstemperatur | −40 bis +70 °C |
| Max. statische Last | Vorderseite 5.400 Pa, Rückseite 2.400 Pa |
| Hagelprüfung | 35 mm Durchmesser bei 23 m/s |
| Brandschutzklasse | IEC Klasse A |
| Leistungsgarantie | 30 Jahre linear, max. 1 % im 1. Jahr, max. 0,35 % pro Jahr ab Jahr 2 (88,85 % nach 30 Jahren) |
| Produktgarantie | 15 Jahre, auf Anfrage verlängerbar auf 25 Jahre (laut AIKO-Datenblatt) |
Lieferumfang
- 1 × AIKO Neostar 3P+54 Solarmodul AIKO-A490-MCE54Dw (490 W) mit angeschlossener Anschlussdose und Kabeln
- Nicht enthalten: Montagesystem, Wechselrichter, Verlängerungsleitungen und Zubehör
Zusätzlich erforderlich
- Wechselrichter, dessen Eingangsdaten zu Voc, Isc und Strangauslegung der Module passen
- Montagesystem bzw. Unterkonstruktion passend zur Modulgröße und Rahmenhöhe (30 mm)
- DC-Leitungen, Steckverbinder und Schutzeinrichtungen (bauseits)
- Planung und Installation durch einen Elektrofachbetrieb
Downloads
Datenblatt AIKO Neostar 3P+54 (465 – 495 W) (siehe Dokumente)
