Beschreibung

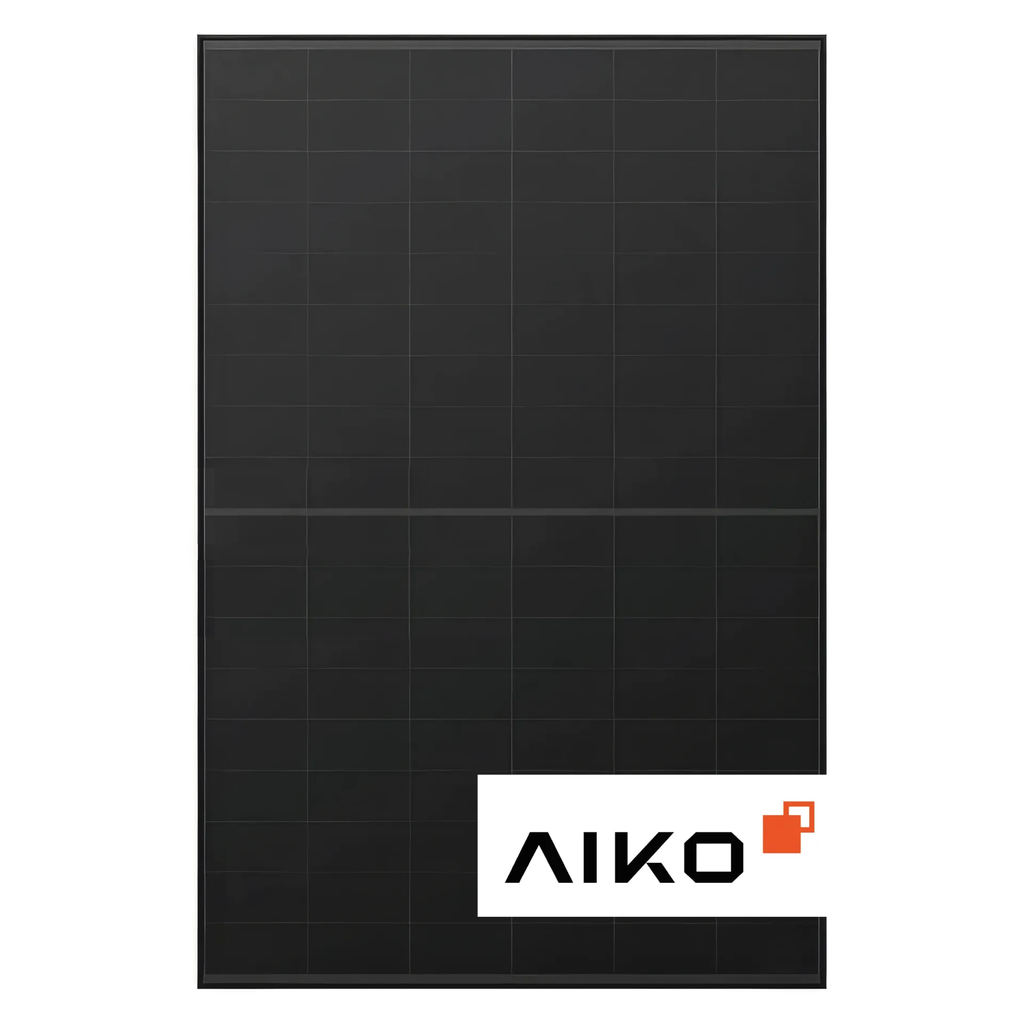

Das AIKO Neostar 3S+ (Generation 3) AIKO-A480-MCE54Db ist ein N-Type-Solarmodul mit ABC-Zelltechnologie (All Back Contact) in schwarzer Doppelglas-Ausführung mit 480 W Nennleistung. Da sämtliche Kontakte auf der Zellrückseite liegen, bleibt die Vorderseite frei von Leiterbahnen: mehr aktive Fläche, ein Modulwirkungsgrad von 24,0 % und ein durchgehend schwarzes Erscheinungsbild. 108 Zellen (6 × 18) im Format 1.762 × 1.134 mm machen das Modul besonders für begrenzte Dachflächen interessant. Die Glas-Glas-Bauweise mit 2,0 mm starkem Front- und Rückglas ist auf Langlebigkeit ausgelegt; AIKO gewährt 30 Jahre lineare Leistungsgarantie.
Merkmale
- N-Type ABC (All Back Contact): keine Leiterbahnen auf der Vorderseite, Modulwirkungsgrad 24,0 %
- Full-Black-Design: schwarze Zellen, schwarzer eloxierter Aluminiumrahmen, Doppelglas 2,0 + 2,0 mm
- Leistungstoleranz 0 bis +3 %, Temperaturkoeffizient Pmax −0,26 %/°C
- Statische Last +5.400 Pa / −2.400 Pa, Hagelschlagprüfung mit 25 mm Hagel bei 23 m/s
- DC 1.500 V Systemspannung, Anschlussdose IP68 mit 3 Bypass-Dioden, Stecker MC4-Evo2, Kabel 4 mm² (1.200 mm)
- 30 Jahre lineare Leistungsgarantie (max. 1 % im ersten Jahr, max. 0,35 % pro Jahr ab Jahr 2), 25 Jahre Produktgarantie
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Typ | AIKO-A480-MCE54Db (Neostar 3S+ Generation 3) |
| Zelltyp | N-Type ABC (All Back Contact), 108 Zellen (6 × 18) |
| Nennleistung Pmax (STC) | 480 W |
| Leistungstoleranz | 0 bis +3 % |
| Modulwirkungsgrad | 24,0 % |
| Spannung im MPP Vmp | 34,20 V |
| Strom im MPP Imp | 14,04 A |
| Leerlaufspannung Voc | 40,80 V |
| Kurzschlussstrom Isc | 14,82 A |
| Temperaturkoeffizient Pmax | −0,26 %/°C |
| Temperaturkoeffizient Voc / Isc | −0,22 %/°C / +0,05 %/°C |
| Glas | Doppelglas, 2,0 + 2,0 mm, beschichtet, teilvorgespannt |
| Rahmen | Schwarz eloxiertes Aluminium |
| Abmessungen L × B × H | 1.762 × 1.134 × 30 mm |
| Gewicht | 24,5 kg ± 3 % |
| Anschlussdose / Stecker | IP68, 3 Bypass-Dioden / MC4-Evo2 |
| Kabel | 4 mm² (IEC) / 12 AWG (UL), ± 1.200 mm |
| Max. Systemspannung | DC 1.500 V |
| Max. Strangsicherung | 25 A |
| Schutzklasse | II |
| Betriebstemperatur | −40 bis +85 °C |
| Max. statische Last | +5.400 Pa / −2.400 Pa |
| Hagelprüfung | 25 mm Durchmesser bei 23 m/s |
| Brandschutzklasse | IEC Klasse C |
| Leistungsgarantie | 30 Jahre linear, max. 1 % im 1. Jahr, max. 0,35 % pro Jahr ab Jahr 2 (88,85 % nach 30 Jahren) |
| Produktgarantie | 25 Jahre (laut AIKO-Garantiebedingungen) |
Lieferumfang
- 1 × AIKO Neostar 3S+ Solarmodul AIKO-A480-MCE54Db (480 W) mit angeschlossener Anschlussdose und Kabeln
- Nicht enthalten: Montagesystem, Wechselrichter, Verlängerungsleitungen und Zubehör
Zusätzlich erforderlich
- Wechselrichter, dessen Eingangsdaten zu Voc, Isc und Strangauslegung der Module passen
- Montagesystem bzw. Unterkonstruktion passend zur Modulgröße und Rahmenhöhe (30 mm)
- DC-Leitungen, Steckverbinder und Schutzeinrichtungen (bauseits)
- Planung und Installation durch einen Elektrofachbetrieb
Downloads
Datenblatt AIKO Neostar 3S+ (AIKO-A-MCE54Db, 460 – 485 W) (siehe Dokumente)
