Beschreibung

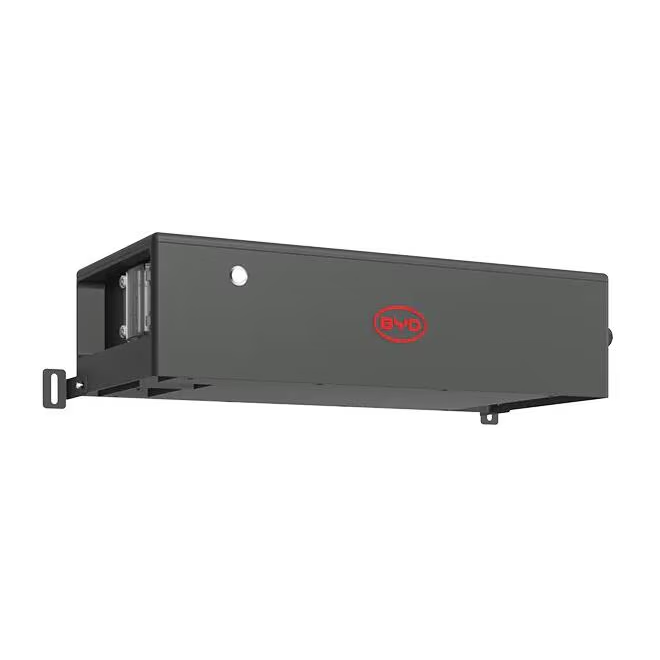

Die BYD B-Box HV-BCU ist die Battery Control Unit für die Hochvolt-Speicher der BYD Battery-Box Premium Serie. Als „One-fits-all“-Steuereinheit passt sie zu den Speichermodulen HVB, HVS+ und HVM+ und bildet zusammen mit der mitgelieferten Basis den Kopf des Batterieturms. Der automatische SOC-Balancing-Optimizer gleicht den Ladestand der Module bei Erstinstallation und Erweiterung selbsttätig an; Steckverbinder für COM (RJ45) und BAT (MC4) beschleunigen die Verkabelung. Die Installer-App führt durch die Konfiguration, die Endkunden-App überwacht das System. Mit Schutzart IP55 ist die BCU auch für die Aufstellung im Außenbereich geeignet.
Merkmale
- Kompatibel mit BYD Battery-Box Premium HVB, HVS+ und HVM+
- Automatisches SOC-Balancing bei Erstinstallation und Erweiterung
- Steckverbinder RJ45 (COM) und MC4 (BAT) für schnelle Installation
- RS485 / CAN, WLAN/LAN-Modul optional
- Installer-App und Endkunden-App
- IP55, BCU 12 kg + Basis 2,6 kg
Technische Daten
| Merkmal | B-Box HV-BCU + Base |
|---|
| Typ | Battery Control Unit (BCU) mit Basis für BYD Battery-Box Premium HV |
| Kompatible Speichermodule | BYD Battery-Box Premium HVB, HVS+ (nicht HVS), HVM+ (nicht HVM) |
| Spannungslage | Hochvolt (HV) |
| Funktionen | Batteriemanagement, automatisches SOC-Balancing bei Erstinstallation und Erweiterung |
| Schnittstellen | RS485, CAN; WLAN/LAN-Modul optional |
| Anschlüsse | COM: RJ45; BAT: MC4-Steckverbinder |
| Apps | BYD Installer-App (Konfiguration), Endkunden-App (Überwachung) |
| Schutzart | IP55 |
| Abmessungen BCU H × B × T | 167 × 610 × 282 mm |
| Abmessungen Basis H × B × T | 100 × 610 × 282 mm |
| Gewicht BCU / Basis | 12,0 kg / 2,6 kg |
| Gewicht gesamt | 15,0 kg |
Lieferumfang
- 1 × BYD B-Box HV-BCU (Battery Control Unit)
- 1 × Basis (Standfuß)
Zusätzlich erforderlich
- BYD Battery-Box Premium Speichermodule HVB, HVS+ oder HVM+ (Anzahl je nach Serie und Wechselrichter)
- Hochvolt-Hybridwechselrichter aus der BYD-Kompatibilitätsliste (z. B. Fronius GEN24, Sungrow SH-RT)
- Optional: BYD WLAN/LAN-Modul
