Beschreibung

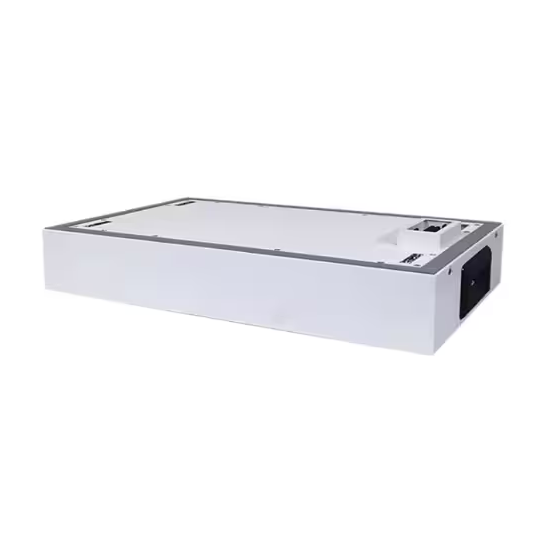

Das BYD Battery-Box Premium HVB Batteriemodul mit 2,97 kWh ist der Baustein des Hochvolt-Speichersystems HVB. Zwei bis zehn Module werden auf BCU und Basis gestapelt und ergeben Türme von 5,94 bis 29,69 kWh; bis zu drei Türme lassen sich parallel zu 89,07 kWh kombinieren. Die selbst entwickelten LFP-Zellen im Zell-zu-Pack-Design sitzen in einem festen Druckgussgehäuse, die patentierte interne Steckverbindung erlaubt die werkzeugarme Ein-Personen-Installation und die Erweiterung bei jedem Ladezustand. Mit 50 A Dauer- und 98 A Spitzenstrom, ≥ 95 % Wirkungsgrad und IP55 eignet sich das System für größere Einfamilienhäuser, Gewerbe und Landwirtschaft – netzgebunden, mit Backup oder netzunabhängig.
Merkmale
- 2,97 kWh nutzbar je Modul, 2 – 10 Module je Turm, bis 89,07 kWh mit 3 Türmen
- Kobaltfreie LFP-Zellen, Zell-zu-Pack, Druckgussgehäuse
- Jederzeit bei jedem SOC erweiterbar, automatische SOC-Anpassung
- Patentierte Steckverbindung – Ein-Personen-Installation, Modul < 30 kg
- Echte Hochspannung, 50 A / 98 A Spitze, ≥ 95 % Wirkungsgrad
- IP55, −20 bis +50 °C, 15 Jahre Garantie
Technische Daten
| Merkmal | HVB Modul 2,97 kWh |
|---|
| Typ | Batteriemodul (Erweiterungsmodul) für BYD Battery-Box Premium HVB, Hochvolt |
| Nutzbare Energie je Modul | 2,97 kWh (100 % DOD, 0,2 C, 25 °C) |
| Nennspannung je Modul | 51,2 V |
| Zellentechnologie | Lithium-Eisenphosphat (LFP, kobaltfrei), Zell-zu-Pack-Design, Druckgussgehäuse |
| Systemaufbau | 2 – 10 Module je Turm (HVB 5.9 – HVB 29.6), 5,94 – 29,69 kWh; max. 3 Türme parallel (89,07 kWh) |
| Systemspannung | 102,4 – 512 V nominal (80 – 576 V Betriebsbereich) |
| Max. Ausgangsstrom / Spitzenstrom | 50 A / 98 A für 15 s |
| Wirkungsgrad Laden / Entladen | ≥ 95 % |
| Kommunikation | CAN / RS485 (über BCU) |
| Anwendungen | netzgebunden, netzgebunden + Backup, netzunabhängig |
| Betriebstemperatur | −20 bis +50 °C (Derating unter 0 °C) |
| Schutzart | IP55 |
| Installation | Bodenaufstellung, gestapelt auf BCU + Basis, Turm 610 × 282 mm, max. 1.327 mm hoch |
| Abmessungen Modul H × B × T | ca. 106 × 610 × 282 mm (Stapelmaß) |
| Gewicht Modul | 27,3 kg |
| Zertifizierung | VDE 2510-50, IEC 62619, CEC, CE, UKCA, UN 38.3 |
| Garantie | 15 Jahre (Bedingungen laut BYD Garantieerklärung) |
Lieferumfang
- 1 × BYD Battery-Box Premium HVB Batteriemodul 2,97 kWh
Zusätzlich erforderlich
- BYD B-Box HV-BCU + Base (1 × je Turm)
- Mindestens 2 HVB-Module je Turm
- Hochvolt-Hybridwechselrichter aus der BYD-Kompatibilitätsliste (z. B. Fronius GEN24, Sungrow SH-RT)
- Optional: BYD WLAN/LAN-Modul für Ferndiagnose und OTA-Updates
Downloads
Datenblatt BYD Battery-Box HVB (siehe Dokumente)
