Beschreibung

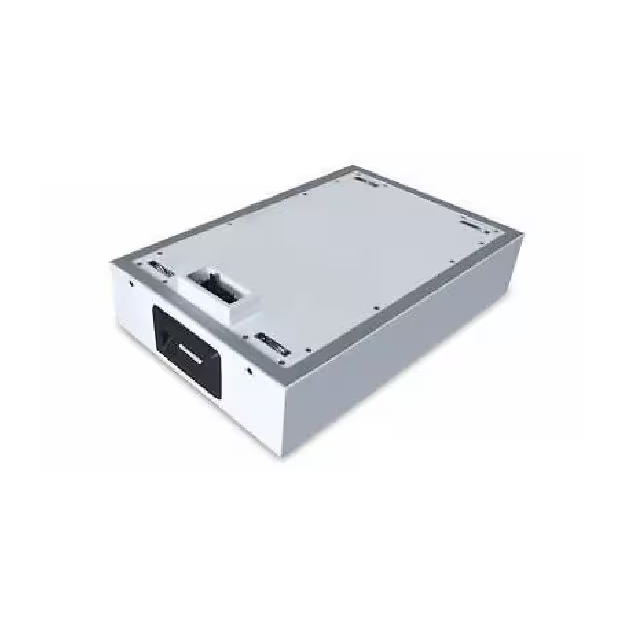

Das BYD Battery-Box Premium HVS Batteriemodul mit 2,56 kWh erweitert den Hochvolt-Speicher HVS. Zwei bis fünf Module werden ohne Kabel auf die Batterie-Management-Einheit gestapelt und ergeben Türme von 5,12 bis 12,8 kWh; bis zu drei Türme lassen sich parallel zu 38,4 kWh kombinieren. Mit 102,4 V je Modul arbeitet die HVS-Serie mit echter Hochspannung und hält ihre Leistung auch bei kleinen Kapazitäten – der von der HTW Berlin bestätigte Wirkungsgrad liegt bei ≥ 96 %. Die selbst entwickelten LiFePO4-Zellen sind millionenfach in Elektrofahrzeugen erprobt; das patentierte interne Stecksystem sorgt für die schnelle Inbetriebnahme und die Erweiterung zu jedem Zeitpunkt. Kompatibel mit den führenden ein- und dreiphasigen Hybridwechselrichtern.
Merkmale
- 2,56 kWh nutzbar je Modul, 2 – 5 Module je Turm, bis 38,4 kWh mit 3 Türmen
- Einfach installieren ohne Kabel – patentiertes internes Stecksystem
- Einfach auslegen von 5,1 bis 38,4 kWh, jederzeit erweiterbar
- LiFePO4-Zellen, ≥ 96 % Wirkungsgrad, leistungsstarke Backup-Funktion
- Kompatibel mit führenden 1- und 3-phasigen Wechselrichtern
- IP55 für innen und außen, 10 Jahre Garantie
Technische Daten
| Merkmal | HVS Modul 2,56 kWh |
|---|
| Typ | Batteriemodul (Erweiterungsmodul) für BYD Battery-Box Premium HVS, Hochvolt |
| Nutzbare Energie je Modul | 2,56 kWh (100 % DOD, 0,2 C, 25 °C) |
| Nennspannung je Modul | 102,4 V |
| Zellentechnologie | Lithium-Eisenphosphat (LiFePO4) |
| Systemaufbau | 2 – 5 Module je Turm (HVS 5.1 – HVS 12.8), 5,12 – 12,8 kWh; max. 3 Türme parallel (38,4 kWh) |
| Systemspannung | 204,8 – 512 V nominal (160 – 600 V Betriebsbereich) |
| Max. Ausgangsstrom / Spitzenstrom | 25 A / 50 A für 3 s |
| Wirkungsgrad Laden / Entladen | ≥ 96 % |
| Kommunikation | CAN / RS485 (über BMU) |
| Anwendungen | netzgebunden, netzgebunden + Backup, Inselanlage |
| Betriebstemperatur | −10 bis +50 °C (Derating unter +5 °C) |
| Schutzart / Aufstellung | IP55, Innen- und Außenbereich, Standfuß |
| Turmmaße H × B × T | 762 – 1.461 × 585 × 298 mm (2 – 5 Module) |
| Abmessungen Modul H × B × T | 233 × 585 × 298 mm |
| Gewicht Modul | 38 kg |
| Zertifizierung | VDE 2510-50, IEC 62619, CEC, CE, UN 38.3 |
| Garantie | 10 Jahre (Bedingungen laut BYD Garantieerklärung) |
Lieferumfang
- 1 × BYD Battery-Box Premium HVS Batteriemodul 2,56 kWh
Zusätzlich erforderlich
- BYD Battery-Box Premium HVS/HVM BMU mit Standfuß (1 × je Turm) – nicht die neue B-Box HV-BCU, diese passt nur zu HVS+ / HVM+ / HVB
- Mindestens 2 HVS-Module je Turm
- Hochvolt-Hybridwechselrichter aus der BYD-Kompatibilitätsliste (z. B. Fronius GEN24, Sungrow SH-RT)
Downloads
Datenblatt BYD Battery-Box Premium HVS (siehe Dokumente)
