Beschreibung

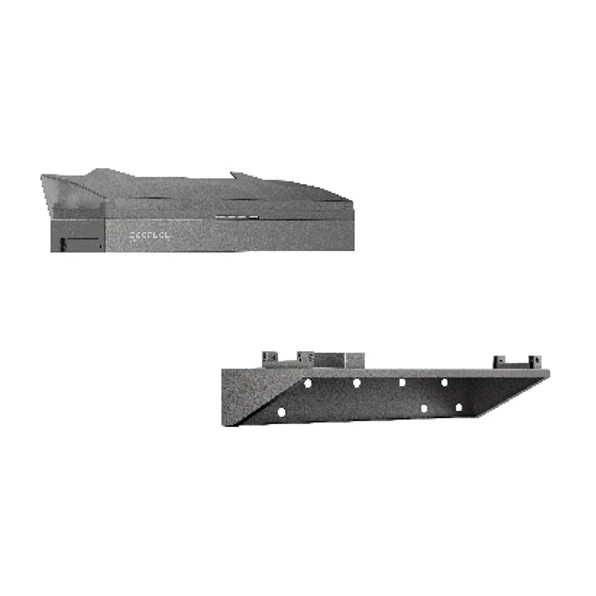

Das Set aus EcoFlow PowerOcean Battery Junction Box (EF BD-JC-S1) und Wand-Batteriesockel (EcoFlow PowerOcean Wall-Mounted Battery Base) bildet Anschluss und Halterung eines wandmontierten Batteriestapels am dreiphasigen PowerOcean Hybrid-Wechselrichter (6 – 12 kW). Die PowerOcean LFP-Batterien 5,1 kWh (EF BD-5.1-S1) werden am Wandsockel gestapelt, die Junction Box schließt den Stapel oben ab und verbindet ihn über Batterie-Leistungs- und Kommunikationskabel (je 1,5 m) mit dem Wechselrichter. Die Montage des Wandsockels ist in der beiliegenden EcoFlow-Montageanleitung beschrieben; die Montagefläche muss feuerbeständig und ausreichend tragfähig sein. Ein Anschlusskasten unterstützt bis zu 3 Batterien, bis maximal 9 Batterien bzw. 45,9 kWh je System. Batteriemodule und Wechselrichter sind nicht enthalten; für die Bodenaufstellung gibt es eine separate Variante mit Battery Base (ETG-ECO-P003-BODEN).
Merkmale
- Set aus Batterie-Anschlusskasten EF BD-JC-S1 und Wand-Batteriesockel für die Wandmontage des Batteriestapels
- Für die PowerOcean Hybrid-Wechselrichter dreiphasig 6 / 8 / 10 / 12 kW mit 800-V-Batterieeingang
- Bis zu 3 PowerOcean LFP-Batterien 5,1 kWh je Anschlusskasten, bis 9 Batterien (45,9 kWh) je System
- BATTERY SWITCH und BATTERY-ON/OFF-Taste am Anschlusskasten zum Zu- und Abschalten des Batteriesystems
- Batteriesystem in Schutzart IP65, Betrieb −20 bis +50 °C, Installation innen und außen
- Verkabelungsfreie Stapelung der Batteriemodule, CAN-Kommunikation zum Wechselrichter
Technische Daten
| Merkmal | Wert |
|---|
| Modell Anschlusskasten | EF BD-JC-S1 |
| Batteriehalterung | EcoFlow PowerOcean Wall-Mounted Battery Base (Wand-Batteriesockel) |
| Montage | Wandmontage (Batteriesystem: Bodenständer oder Wandmontage) |
| Kompatible Wechselrichter | EcoFlow PowerOcean dreiphasig: EF HD-P3-6K0-S1, EF HD-P3-8K0-S1, EF HD-P3-10K-S1, EF HD-P3-12K-S1 |
| Kompatibles Batteriemodul | PowerOcean LFP-Batterie 5,1 kWh (EF BD-5.1-S1) |
| Batteriemodule je Anschlusskasten | bis zu 3 |
| Batteriemodule je System | bis zu 9 (45,9 kWh), mehrere Anschlusskasten kaskadierbar |
| Batterie-Nennspannung / Betriebsspannungsbereich | 800 V / 720 – 960 V |
| Kommunikation zum Wechselrichter | CAN |
| Schutzart / Schutzklasse (Batteriesystem) | IP65 / I |
| Betriebstemperatur | −20 bis +50 °C |
| Relative Luftfeuchte / max. Betriebshöhe | 0 – 100 % (kondensierend) / 3.000 m |
| Kühlung / Geräuschpegel (Batteriesystem) | natürliche Konvektion / ≤ 35 dB |
Lieferumfang
- 1 × EcoFlow PowerOcean Battery Junction Box (EF BD-JC-S1) mit Abdeckung
- 1 × Wand-Batteriesockel (Wall-Mounted Battery Base) mit Montageanleitung
- 1 × Batterie-Leistungskabel (1,5 m), 1 × Batterie-Kommunikationskabel (1,5 m), Batterieanschlüsse und Kommunikationsanschlüsse
- Befestigungsmaterial laut beiliegender Montageanleitung; der genaue Inhalt kann je nach Lieferung abweichen
- Nicht enthalten: Batteriemodule, Wechselrichter, Battery Base für die Bodenaufstellung
Zusätzlich erforderlich
- EcoFlow PowerOcean Hybrid-Wechselrichter dreiphasig: 6 kW (ETG-ECO-P015), 8 kW (ETG-ECO-P016), 10 kW (ETG-ECO-P017) oder 12 kW (ETG-ECO-P018)
- Batteriemodule: PowerOcean LFP-Batterie 5,1 kWh (EF BD-5.1-S1), bis zu 3 je Anschlusskasten
- Tragfähige, feuerbeständige Wand (z. B. Beton oder Mauerwerk) und geeignete Dehnschrauben bauseits
- Bei mehreren Batteriestapeln je Stapel ein weiterer Anschlusskasten mit Halterung
- Installation und Inbetriebnahme durch einen qualifizierten Fachbetrieb
Downloads
Datenblatt EcoFlow PowerOcean (3-phasig) – Wechselrichter und LFP-Batterie (siehe Dokumente)
