Beschreibung

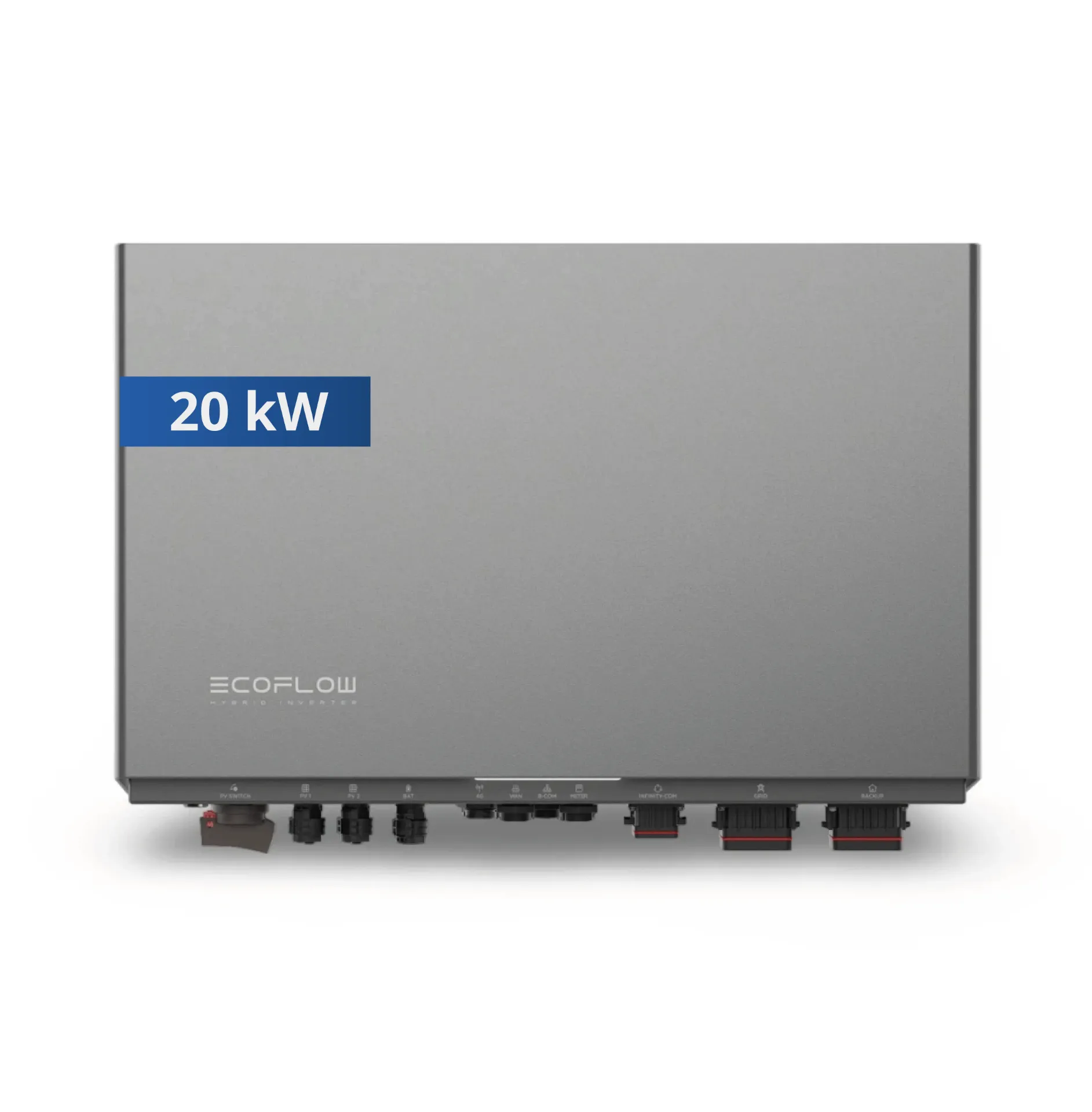

Der EcoFlow PowerOcean Plus Hybrid-Wechselrichter mit 20 kW ist für größere dreiphasige PV- und Speichersysteme ausgelegt. Das integrierte Energiemanagement koordiniert PV-Erzeugung, Batteriespeicher und Verbraucher. Drei MPP-Tracker mit insgesamt vier Stringanschlüssen unterstützen unterschiedliche Dachausrichtungen. Über den separaten AC-Backup-Ausgang können geeignete Verbraucher bei Netzausfall versorgt werden; die erforderliche Batterie- und Ersatzstrominstallation wird projektbezogen geplant.
Merkmale
- 20 kW Leistungsklasse für größere Wohngebäude und gewerbliche Anwendungen
- Bis zu 35 kW PV-Gesamteingangsleistung bei der 20-kW-Ausführung
- Drei MPP-Tracker: zwei Strings an PV1 sowie je ein String an PV2 und PV3
- Separater dreiphasiger Backup-Ausgang mit 20 kVA Nennscheinleistung
- Bis zu 61,2 kWh Batteriekapazität gemäß Benutzerhandbuch
- Wandmontage im geeigneten Innen- oder Außenbereich, Schutzart IP65
Technische Daten
| Merkmal | Angabe |
|---|
| Marke / Baureihe | EcoFlow PowerOcean Plus |
| Modell | EF HD-P3-20K0-S1 |
| Nennscheinleistung netzgekoppelt | 20 kVA |
| AC-Anschluss | 230/400 V, 3L+N+PE, 50 Hz |
| Nennausgangsstrom | 29 A |
| Maximale PV-Gesamteingangsleistung | 35 kW |
| Maximale Eingangsleistung PV1 / PV2 / PV3 | 15 / 10 / 10 kW |
| MPP-Tracker / Stringanschlüsse | 3 / insgesamt 4 |
| PV-Eingangsspannungsbereich | 160–1.000 V |
| MPPT-Betriebsspannungsbereich | 200–850 V |
| Maximaler PV-Eingangsstrom | PV1: 2 × 16 A; PV2/PV3: je 16 A |
| Maximaler Wirkungsgrad / europäischer Wirkungsgrad | 98,0 % / 97,0 % |
| Batterie-Nennspannung | 800 V |
| Maximale Lade-/Entladeleistung | Je 20 kW, abhängig von der angeschlossenen Batterie |
| Maximale Batteriekapazität | 61,2 kWh |
| Backup-Nennscheinleistung | 20 kVA |
| Backup-Spitzenleistung | 24 kVA für 1 Sekunde |
| Schutzart | IP65 |
| Kühlung | Intelligente Luftkühlung |
| Abmessungen mit Abdeckung (B × T × H) | 636 × 235 × 498 mm (±1 mm) |
| Gewicht | Ca. 41 kg |
| Betriebstemperatur | −20 bis +50 °C |
| Bedienung | LED-Anzeige und EcoFlow App |
Lieferumfang
- 1 × EcoFlow PowerOcean Plus Hybrid-Wechselrichter 20 kW
Zusätzlich erforderlich
- Passende PV-Module, Stringauslegung, Schutzorgane und Anschlussleitungen
- Für Batteriespeicherung: kompatible Batterie, PowerOcean-Plus-Junction-Box und erforderliche Anschluss-/Montagekomponenten
- Passende Netzmessung und fachgerechte Ersatzstromauslegung entsprechend Installationsanleitung
- Installation und Inbetriebnahme durch einen qualifizierten Fachbetrieb
Batterie, Junction Box und zusätzliches Systemzubehör sind keine automatisch enthaltenen Bestandteile dieses Wechselrichterartikels. Die angegebenen Grenzwerte beziehen sich auf die 20-kW-Ausführung, nicht auf die größeren Modelle der Baureihe.
