Beschreibung

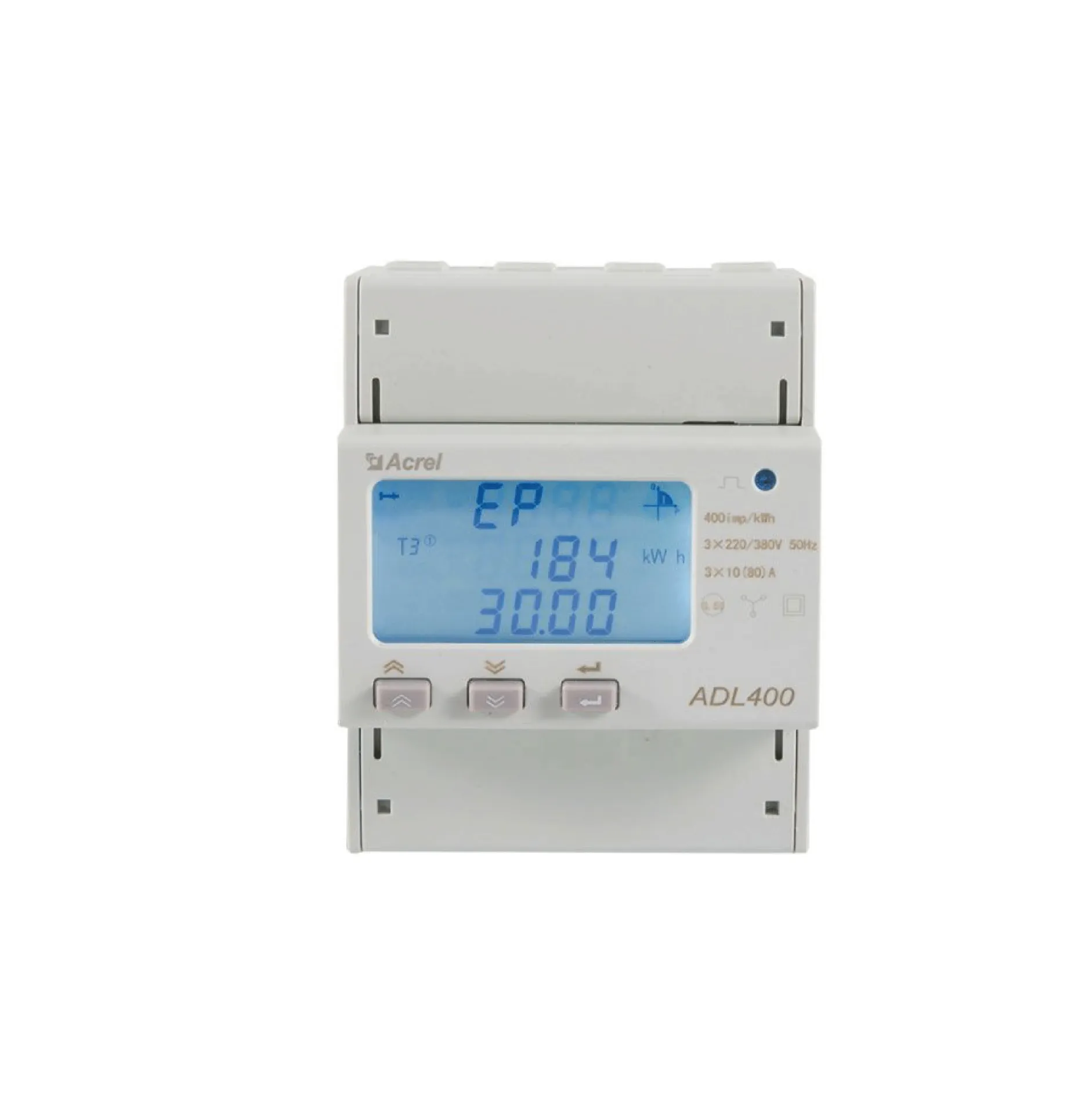

Der EcoFlow Smart Meter EFA-ADL400N-CT ist ein dreiphasiger Vierleiter-Energiezähler für die 35-mm-Hutschiene, der den Strom über drei externe Stromwandler misst. Er wird am Netzanschlusspunkt des Hauses installiert und übermittelt dem EcoFlow-System per RS485 (Modbus RTU) Spannung, Strom, Wirk-, Blind- und Scheinleistung, Frequenz sowie Bezugs- und Einspeiseenergie als Grundlage für das Energiemanagement. EcoFlow sieht diesen Zähler für dreiphasige Netze bis 80 A vor, wenn keine Direktmessung möglich ist. Kompatibel mit PowerOcean (3-phasig), PowerOcean Plus, OCEAN 2 (3-phasig), PowerOcean DC Fit, PowerPulse 2 und PowerGlow; zusätzlich dient er als zweiter Zähler bei der AC-Kopplung einer bestehenden PV-Anlage.
Merkmale
- Dreiphasige Vierleitermessung für 3 × 230/400 V (auch 3 × 220/380 V und 3 × 277/480 V), 50/60 Hz
- Strommessung über 3 externe Stromwandler (D10, 80 A / 26,6 mA) mit 2 m Kabel – kein Durchschleifen der Hauptleitung durch den Zähler
- Erfasst Spannung, Strom, Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Frequenz sowie Wirk- und Blindenergie in Bezugs- und Einspeiserichtung; Anzeige im LCD
- Genauigkeit Wirk- und Blindleistung 0,5 % des Bereichsmaximums
- RS485 mit Modbus RTU zum METER-Anschluss des Wechselrichters, ab Werk vorkonfiguriert (9.600 Baud, Adresse 1)
- Kompakt: 45 mm breit, Montage auf 35-mm-Hutschiene im Innenraum, Betriebstemperatur −40 bis 70 °C
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | EFA-ADL400N-CT |
| EcoFlow-Teilenummer | 5008604012 |
| EAN | 4895251625685 |
| Gerätetyp | Dreiphasiger Vierleiter-Energiezähler mit externen Stromwandlern |
| Nennspannung | 3 × 220/380 V, 3 × 230/400 V, 3 × 277/480 V AC |
| Nennfrequenz | 50/60 Hz |
| Nennstrom | 80 A |
| Stromwandler | D10, 80 A / 26,6 mA, 27 × 32 × 44 mm, Kabellänge 2 m |
| Genauigkeit | 0,5 % des Bereichsmaximums (Wirk- und Blindleistung) |
| Leistungsaufnahme Spannungspfad | ≤ 0,2 W |
| Spannungsfestigkeit | 4 kV / 1 mA, 1 min |
| Max. Zählerstand | 9.999.999 kWh |
| Kommunikation | RS485, Modbus RTU, 1.200 – 38.400 Baud (Werkseinstellung 9.600 Baud, Adresse 1) |
| Impulskonstante | 600 imp/kWh |
| Anzeige | LCD |
| Montage | 35-mm-Hutschiene, Innenraum |
| Abmessungen Zähler B × T × H | 45 × 90 × 65 mm |
| Betriebs- und Lagertemperatur | −40 bis 70 °C |
| Luftfeuchtigkeit | ≤ 95 % (nicht kondensierend) |
| Max. Höhe | 3.000 m |
| Installationskategorie | CAT III |
| Kompatibel mit | PowerOcean (3-phasig), PowerOcean Plus (3-phasig), OCEAN 2 (3-phasig), PowerOcean DC Fit, PowerPulse 2, PowerGlow |
Lieferumfang
- 1 × EcoFlow Smart Meter EFA-ADL400N-CT (Hutschienenzähler)
- 3 × Stromwandler D10 (80 A) mit je 2 m Anschlusskabel
- 1 × Benutzerhandbuch
- Nicht enthalten: Kommunikationskabel zum Wechselrichter, Absicherung der Spannungsabgriffe, Montage
Zusätzlich erforderlich
- Kompatibles EcoFlow-System, z. B. EcoFlow PowerOcean Hybrid-Wechselrichter dreiphasig 6 – 12 kW (ETG-ECO-P015 bis ETG-ECO-P018)
- Kommunikationskabel CAT 5e (8 × 0,2 mm², abgeschirmt) vom Zähler (RS485 A/B) zum METER-Anschluss des Wechselrichters (bauseits)
- Absicherung der Spannungsabgriffe L1, L2, L3 und N im Zählerschrank (bauseits)
- Installation durch eine Elektrofachkraft (Stromwandler in Richtung Netz → Haus montieren)
Downloads
Datenblatt EcoFlow Smart Meter EFA-ADL400N-CT mit technischen Daten und Anschlussplan (siehe Dokumente)
