Beschreibung

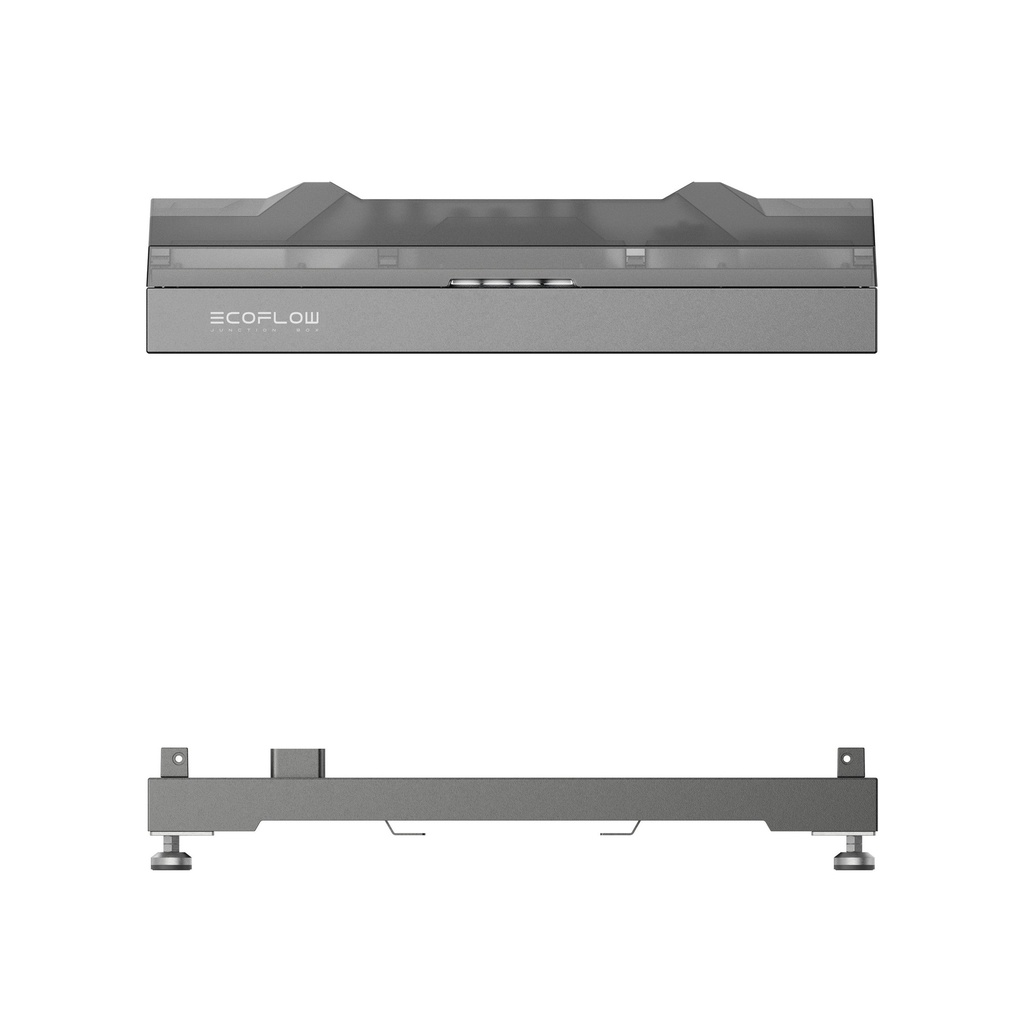

Das Set aus EcoFlow PowerOcean Plus Battery Junction Box (EF BD-JC-S2) und Battery Base (EF BD-B-S1) bildet Anschluss und Sockel eines bodenstehenden Batteriestapels am dreiphasigen PowerOcean Plus Hybrid-Wechselrichter (15 – 29,9 kW). Die Battery Base mit verstellbaren Füßen trägt die gestapelten Batteriemodule, die Junction Box schließt den Stapel oben ab und verbindet ihn über Batterie-Leistungs- und Kommunikationskabel mit dem Wechselrichter. Da PowerOcean Plus in modular getrennter Bauweise aufgebaut ist, wird je Batteriestapel eine Junction Box benötigt. Laut EcoFlow-Kompatibilitätsmatrix lassen sich darauf PowerOcean LFP-Batterien 5 kWh sowie OCEAN 2 LFP-Batterien 5 kWh und 8 kWh stapeln. Batteriemodule und Wechselrichter sind nicht enthalten; für die Wandmontage gibt es eine separate Variante mit Wandhalterung.
Merkmale
- Set aus Batterie-Anschlusskasten EF BD-JC-S2 und Batteriesockel EF BD-B-S1 für die Bodenaufstellung
- Für die PowerOcean Plus Hybrid-Wechselrichter 15 / 20 / 25 / 29,9 kW mit 800-V-Batterieeingang
- Stapelhöhe Bodenmontage laut EcoFlow-Matrix: bis 4 PowerOcean LFP 5 kWh, bis 6 OCEAN 2 LFP 5/8 kWh (ab 5 Modulen Firmware und örtliche Vorschriften prüfen), gemischt bis 4
- Mehrere Stapel kaskadierbar, bis 12 Batteriemodule je System; Abschlusswiderstand für die Batterie-Kaskadierung liegt bei

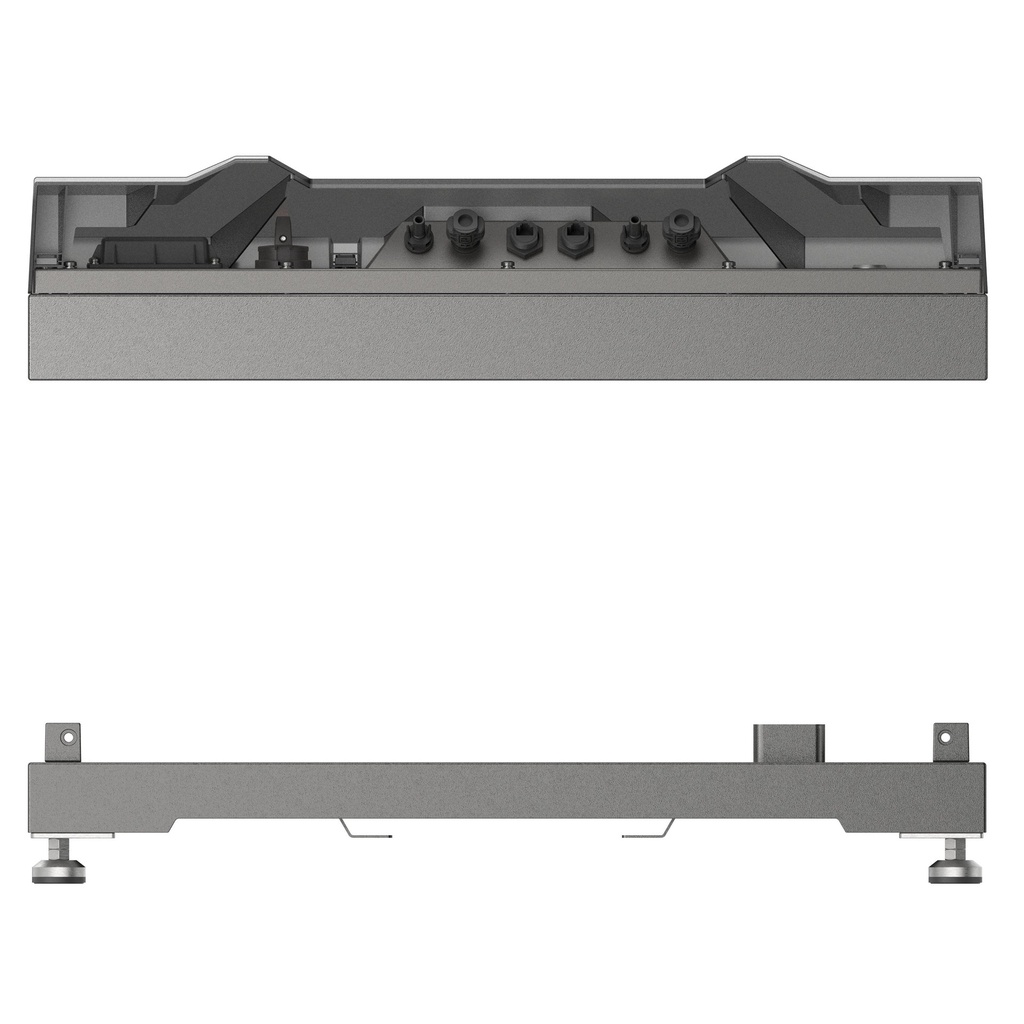

- BATTERY SWITCH und BATTERY-ON/OFF-Taste am Anschlusskasten zum Zu- und Abschalten des Batteriesystems
- Battery Base mit vier verstellbaren Füßen zum Nivellieren; Batteriesystem in Schutzart IP65
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 5014701006 |
| EAN | 4895251630542 |
| Modell Junction Box / Battery Base | EF BD-JC-S2 / EF BD-B-S1 |
| Kompatible Wechselrichter | EcoFlow PowerOcean Plus dreiphasig: EF HD-P3-15K0-S1, EF HD-P3-20K0-S1, EF HD-P3-25K0-S1, EF HD-P3-29K9-S1 |
| Kompatible Batteriemodule | PowerOcean LFP-Batterie 5 kWh (EF BD-5.1-S1), OCEAN 2 LFP-Batterie 5 kWh (EF BD-5-S2), OCEAN 2 LFP-Batterie 8 kWh (EF BD-8-S2) |
| Module je Stapel (Bodenmontage) | PowerOcean 5 kWh: bis 4; OCEAN 2 5/8 kWh: bis 6; gemischt: bis 4 |
| Module je System (PowerOcean Plus) | bis 12 |
| Batterie-Nennspannung / Betriebsspannungsbereich | 800 V / 720 – 960 V |
| Kommunikation zum Wechselrichter | CAN |
| Schutzart Batteriesystem | IP65 |
| Betriebstemperatur | −20 bis +50 °C |
| Max. Betriebshöhe | 3.000 m |
| Stapelmaße mit 1 / 2 / 3 PowerOcean LFP 5 kWh (B × T × H, ohne Füße) | 680 × 183 × 612 / 1.009 / 1.406 mm |

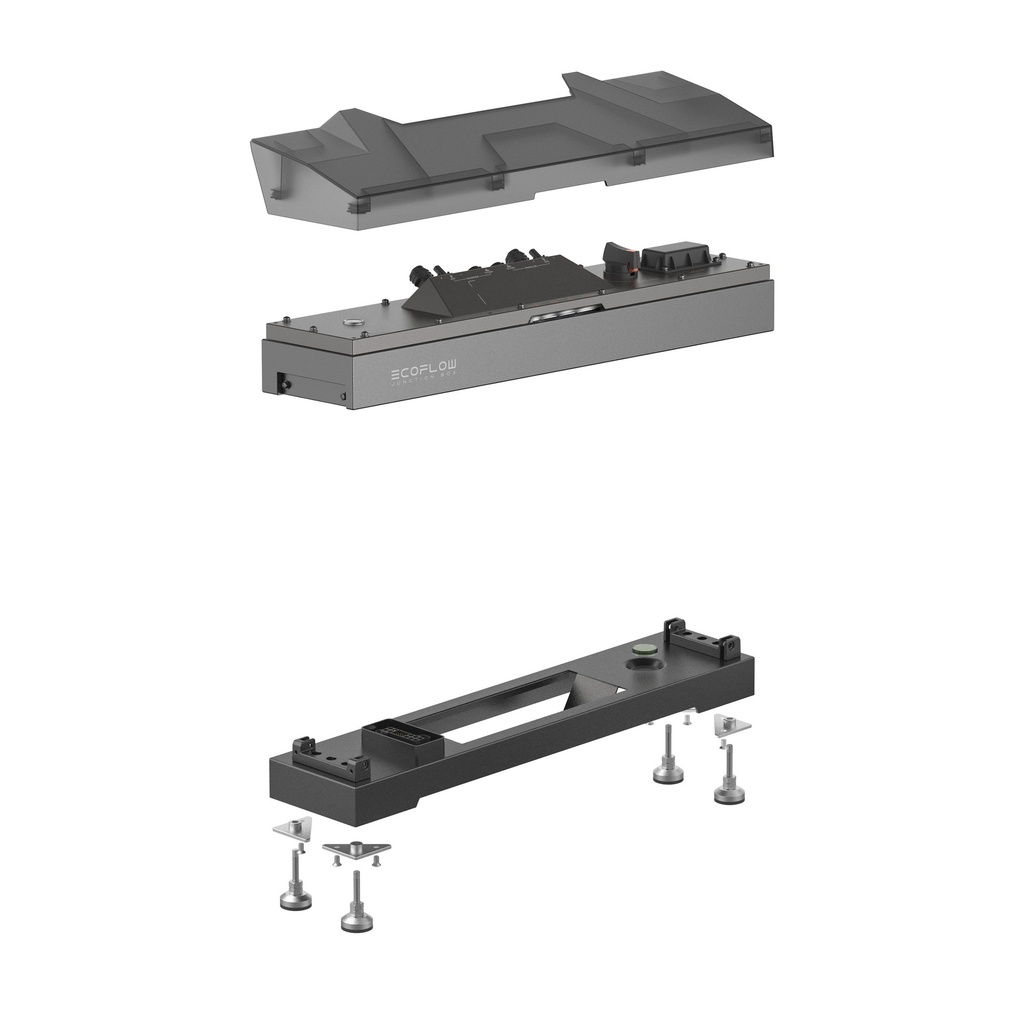

Lieferumfang
- 1 × EcoFlow PowerOcean Plus Battery Junction Box (EF BD-JC-S2)
- 1 × Battery Base (Batteriesockel) mit 4 verstellbaren Füßen
- 1 × Verkleidung für den Anschlusskasten, 1 × Markierungsschablone
- 1 × Batterie-Stromkabel (1,5 m), 1 × Batterie-Kommunikationskabel (1,5 m), Batterie-Anschlussklemmen und Kommunikationsterminals
- 1 × Abschlusswiderstand (Batterie-Kaskadierung), Dehnschrauben M6 × 60, Schrauben M5 × 12, Ösenkabelschuhe
- Nicht enthalten: Batteriemodule, Wechselrichter, Wandhalterung
Zusätzlich erforderlich
- EcoFlow PowerOcean Plus Hybrid-Wechselrichter: 15 kW (ETG-ECO-P019), 20 kW (ETG-ECO-P008), 25 kW (ETG-ECO-P022) oder 29,9 kW (ETG-ECO-P023)
- Batteriemodule: OCEAN 2 LFP-Batterie 5 kWh (ETG-ECO-P014), OCEAN 2 LFP-Batterie 8 kWh (ETG-ECO-P021) oder PowerOcean LFP-Batterie 5 kWh
- Bei mehreren Batteriestapeln je Stapel eine weitere Junction Box + Battery Base; PE-Leitung 10 mm² bauseits
- Installation und Inbetriebnahme durch einen qualifizierten Fachbetrieb
Downloads
Datenblatt EcoFlow PowerOcean Plus 3-phasig mit Batteriesystem (siehe Dokumente)
