Beschreibung

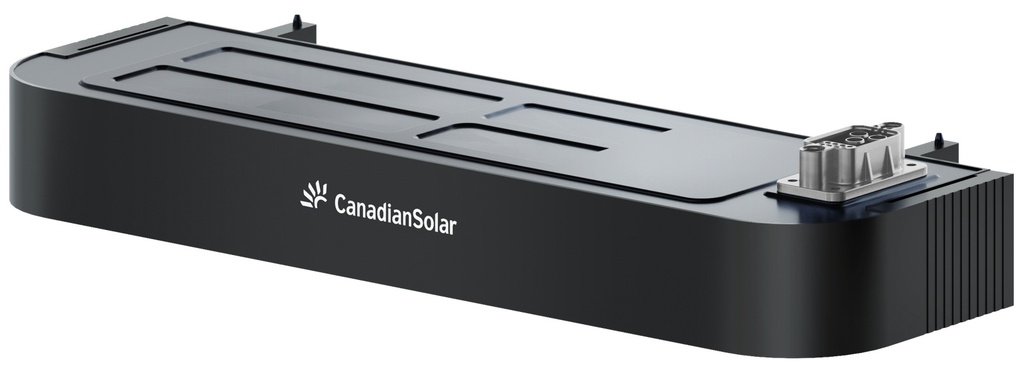

Die EP Cube Einzelbasis Base2-G5 (Hersteller-Artikelnummer 1004-00013-00) ist der Sockel für einen einzelnen Modulstapel des dreiphasigen Canadian Solar EP Cube Systems. Auf der Basis werden 2 bis 4 EP Cube Batteriemodule (10 bis 20 kWh) und darauf der Hybrid-Wechselrichter PCS-EU2-T12G1 gestapelt; ab 5 Batteriemodulen sieht der Hersteller die Doppelbasis Base2-G3 vor. Der Turm steht auf dem Boden und wird über Wandhalterungen an der Wand gesichert; alternativ kann er mit dem optionalen EP Cube Wandmontage-Set wandhängend montiert werden. Die Basis ist zum Ausrichten höhenverstellbar.
Merkmale
- Sockel für einen Modulstapel mit 2 bis 4 Batteriemodulen (10 – 20 kWh) und dem Hybrid-Wechselrichter PCS-EU2-T12G1
- Kompakt: 600 × 70 × 200 mm (B × H × T), nur 3,5 kg
- Bodenaufstellung mit Sicherung des Turms über Wandhalterungen
- Mit dem optionalen EP Cube Wandmontage-Set auch wandhängend montierbar
- Systemhöhe des fertigen Turms 1.302 mm (2 Module) bis 1.834 mm (4 Module) bei 600 mm Breite und 285 mm Tiefe
- Original EP Cube Systemzubehör
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 1004-00013-00 |
| Hersteller-Bezeichnung | Base2-G5 |
| Ausführung | Einzelbasis (ein Modulstapel) |
| Zugehöriger Speicheraufbau | 2 – 4 × EP Cube Batteriemodul (10 – 20 kWh) |
| Abmessungen B × H × T | 600 × 70 × 200 mm |
| Gewicht | 3,5 kg |
| Aufstellung | Boden, Sicherung über Wandhalterung; optional Wandmontage mit Wandmontage-Set |
| Systemgewicht des Turms (Wechselrichter, Basis, Module) | 135 kg (10 kWh), 177 kg (15 kWh), 219 kg (20 kWh) |
| Systemabmessungen B × H × T | 600 × 1.302 × 285 mm (10 kWh), 600 × 1.568 × 285 mm (15 kWh), 600 × 1.834 × 285 mm (20 kWh) |
Lieferumfang
- 1 × EP Cube Base2-G5 Einzelbasis
- Zubehör der Einzelbasis laut Packliste der Installationsanleitung: 2 × Wandhalterung, 2 × seitliche Sockelabdeckung, 4 × M6-Schrauben für die Sockelhalterung
Zusätzlich erforderlich
- 2 bis 4 EP Cube Batteriemodule und der Hybrid-Wechselrichter PCS-EU2-T12G1 (separate Artikel)
- Ankerbolzen (M6 / M8) bzw. Holzschrauben Ø 5,5 × 60 mm für die Wandbefestigung – bauseits
- Ebener, tragfähiger Untergrund und Einhaltung der Mindestabstände laut Installationsanleitung
- Installation, Netzanmeldung und Inbetriebnahme durch einen von EP Cube autorisierten Fachbetrieb (laut Installationsanleitung des Herstellers)
Downloads
Datenblatt EP Cube Dreiphasensystem und Installationsanleitung (siehe Dokumente)
