Beschreibung

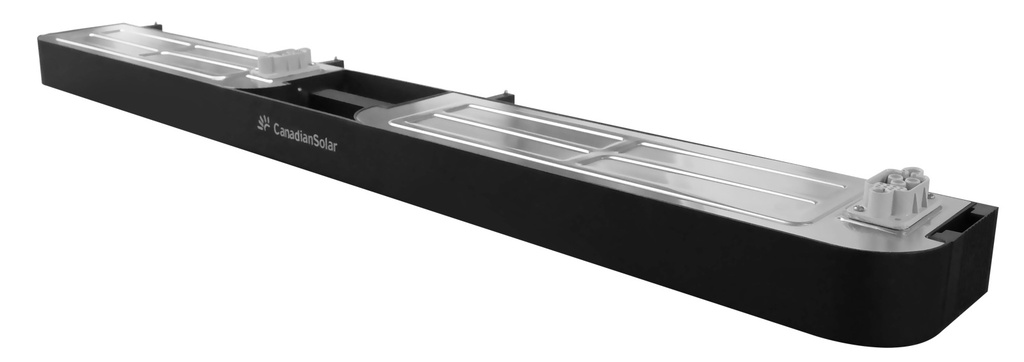

Die EP Cube Doppelbasis Base2-G3 (Hersteller-Artikelnummer 1004-00008-00) ist die lange Basis für größere dreiphasige Canadian Solar EP Cube Systeme mit zwei nebeneinander stehenden Modulstapeln. Der Hersteller sieht sie ab 5 Batteriemodulen vor (25 bis 40 kWh, bis zu 8 Module); bei bis zu 4 Modulen kann alternativ die Einzelbasis verwendet werden. Auf der Basis stehen die Batteriemodule und der Hybrid-Wechselrichter PCS-EU2-T12G1 bodenstehend; ein Batteriefachdeckel schließt den zweiten Stapel nach oben ab. Die Doppelbasis ist nicht mit dem EP Cube Wandmontage-Set kombinierbar.
Merkmale
- Lange Basis für zwei Modulstapel, 5 bis 8 Batteriemodule (25 – 40 kWh)
- Abmessungen 1.350 × 95 × 200 mm (B × H × T), Gewicht 9 kg
- Vom Hersteller ab 5 Batteriemodulen vorgesehen (bis 4 Module wahlweise Einzelbasis)
- Mit Batteriefachdeckel und Seitenabdeckungen für den zweiten Modulstapel
- Nur Bodenaufstellung, Sicherung über Wandhalterungen; nicht mit dem Wandmontage-Set kombinierbar
- Original EP Cube Systemzubehör
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 1004-00008-00 |
| Hersteller-Bezeichnung | Base2-G3 |
| Ausführung | Doppelbasis / lange Basis (zwei Modulstäpel) |
| Zugehöriger Speicheraufbau | 5 – 8 × EP Cube Batteriemodul (25 – 40 kWh) |
| Abmessungen B × H × T | 1.350 × 95 × 200 mm |
| Gewicht | 9 kg |
| Aufstellung | Boden, Sicherung über 4 Wandhalterungen; keine Wandmontage |
Lieferumfang
- 1 × EP Cube Base2-G3 Doppelbasis (Sockel)
- Zubehör laut Packliste der Installationsanleitung: 4 × Wandhalterung, 2 × seitliche Sockelabdeckung, 2 × Seitenhalterung, 4 × M6-Schrauben für die Sockelhalterung
- 1 × Batteriefachdeckel mit 2 × Seitenabdeckung
Zusätzlich erforderlich
- 5 bis 8 EP Cube Batteriemodule und der Hybrid-Wechselrichter PCS-EU2-T12G1 (separate Artikel)
- Ankerbolzen (M6 / M8) bzw. Holzschrauben Ø 5,5 × 60 mm für die Wandbefestigung – bauseits
- Ebener, tragfähiger Untergrund und Einhaltung der Mindestabstände laut Installationsanleitung
- Installation, Netzanmeldung und Inbetriebnahme durch einen von EP Cube autorisierten Fachbetrieb (laut Installationsanleitung des Herstellers)
Downloads
Datenblatt EP Cube Dreiphasensystem und Installationsanleitung (siehe Dokumente)
