Beschreibung

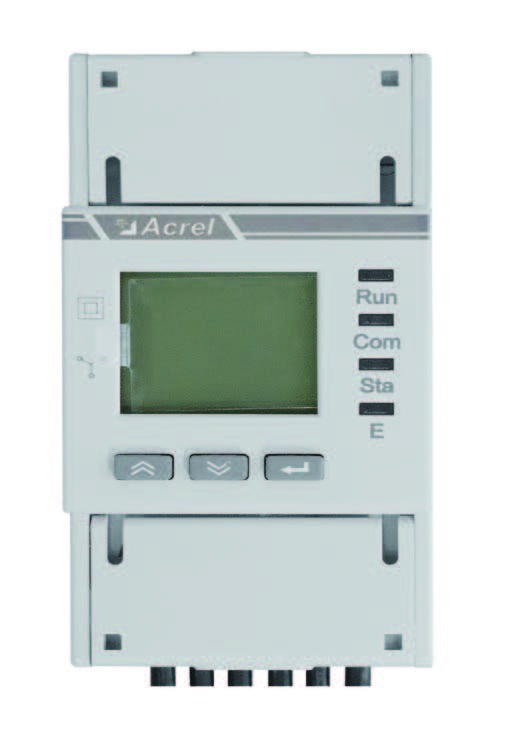

Der EP Cube Zähler 3-phasig (Hersteller-Bezeichnung 3PHMA_3PHSYS, Artikelnummer 1005-00046-00) ist ein dreiphasiges ACREL-Messgerät der Baureihe ADL400N-CT für das EP Cube Dreiphasensystem. Es erfasst über drei Stromwandler (je 5 m Kabel) Leistung und Energie am Messpunkt und überträgt die Werte per RS485 (Modbus RTU) an den EP Cube Wechselrichter. Im Hybrid-Wechselrichter PCS-EU2-T12G1 ist bereits ein dreiphasiger Systemzähler enthalten; dieser Artikel ist für zusätzlichen Zählerbedarf vorgesehen, etwa für den Zähler einer bestehenden Wechselstrom-PV-Anlage oder für den dritten Wechselrichter in einem Parallelsystem.
Merkmale
- Dreiphasiges Messgerät für 3P4W- und 3P3W-Netze, 184 – 480 V AC, 50/60 Hz
- Messung über 3 Stromwandler mit je 5 m Anschlussleitung
- Kommunikation per RS485 / Modbus RTU, Baudrate 1.200 – 38.400
- Messgenauigkeit ± 0,5 % (Spannung, Strom, Frequenz, Leistung)
- Hutschienenmontage (35 mm), kompakt 90 × 45 × 65 mm, 160 g
- Einsatz −40 bis +70 °C, 0 – 95 % rel. Luftfeuchte (nicht kondensierend), Gehäuse IP20
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 1005-00046-00 |
| Hersteller-Bezeichnung | 3PHMA_3PHSYS |
| Hersteller des Messgeräts | ACREL, Baureihe ADL400N-CT |
| Netztyp | 3P4W / 3P3W |
| Eingangsspannungsbereich / Frequenz | 184 – 480 V AC / 50/60 Hz |
| Stromwandler | 3 Stück, je 5 m Kabel; nach Datenblatt 80 A / 26,67 mA (Ø 16 mm) bzw. 300 A / 100 mA (Ø 36 mm), je nach Ausführung |
| Schnittstelle / Protokoll | RS485 / Modbus RTU, Baudrate 1.200 – 38.400 |
| Genauigkeit | ± 0,5 % (Spannung, Strom, Frequenz, Leistung) |
| Abmessungen H × B × T / Gewicht | 90 × 45 × 65 mm / 160 g |
| Montage / Schutzart | 35-mm-DIN-Schiene / IP20 |
| Betriebstemperatur / Lagertemperatur | −40 bis +70 °C / −40 bis +70 °C |
| Betriebsfeuchtigkeit | 0 – 95 %, nicht kondensierend |
Lieferumfang
- 1 × EP Cube Zähler 3PHMA_3PHSYS (ACREL ADL400N-CT)
- 3 × Stromwandler (CT) mit je 5 m Kabel und 1 × Kommunikationskabel (10 cm) – Lieferumfang des Messgeräts laut Datenblatt; die genaue Wandlerausführung vor Bestellung abgleichen
Zusätzlich erforderlich
- Kompatibles EP Cube Dreiphasensystem (Hybrid-Wechselrichter PCS-EU2-T12G1)
- Verbindung zum Wechselrichter: Kommunikationsleitung RS485 (abgeschirmt und verdrillt) bauseits in passender Länge
- Leistungsschalter und Verkabelung der Messstelle nach Anschlussplan des Herstellers
- Installation, Netzanmeldung und Inbetriebnahme durch einen von EP Cube autorisierten Fachbetrieb (laut Installationsanleitung des Herstellers)
Downloads
Datenblatt EP Cube Messgeräte 1PH/3PH (siehe Dokumente)
