Beschreibung

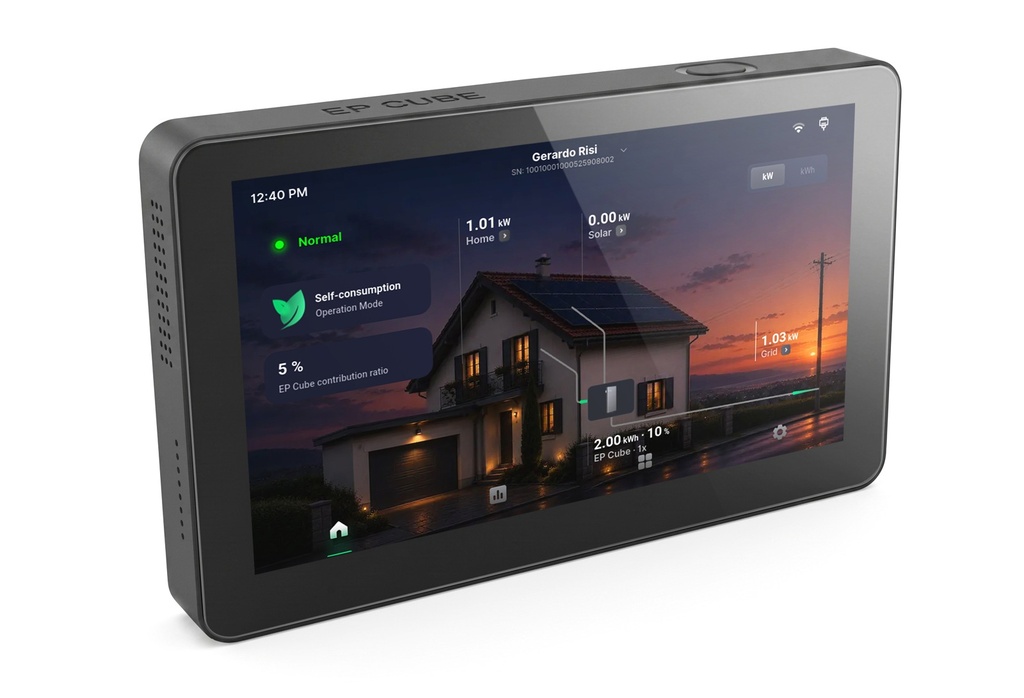

Das EP Cube HMI macht das Energiemanagement über ein lokales Touchdisplay zugänglich. Das Herstellerdatenblatt der aktuellen HMI-Generation beschreibt ein 7-Zoll-Display mit WLAN und Bluetooth.
Merkmale
- Lokale Anzeige und Bedienung
- WLAN- und Bluetooth-Anbindung
- Wandmontage mit rückseitiger Halterung
Technische Daten
| Merkmal | HMI Home Management Display |
|---|
| Marke | Canadian Solar EP Cube |
| Hersteller-Bezeichnung | HMI Home Management Display |
| EP-Artikelnummer | 1005-00076-00 |
| Display | 7 Zoll IPS, kapazitiver Touchscreen |
| Auflösung | 1.024 × 600 Pixel |
| Kommunikation | Bluetooth, WLAN 2,4 / 5 GHz |
| Optionale kabelgebundene Verbindung | RS485; aktuell für Dreiphasensysteme |
| Versorgung | 12 V DC, zulässiger Bereich 6–16 V |
| Leistungsaufnahme | < 10 W eingeschaltet; < 1 W ausgeschaltet |
| Schutzart | IP20 |
| Betriebstemperatur | −10 bis +50 °C |
Lieferumfang
- 1 × EP Cube HMI Home Management Display
- Rückseitige Wandhalterung gemäß HMI-Datenblatt
Zusätzlich erforderlich
- Kompatibles EP Cube System
- Geeignete Spannungsversorgung; bei kabelgebundener Anbindung passendes HMI-Kabel
