Beschreibung

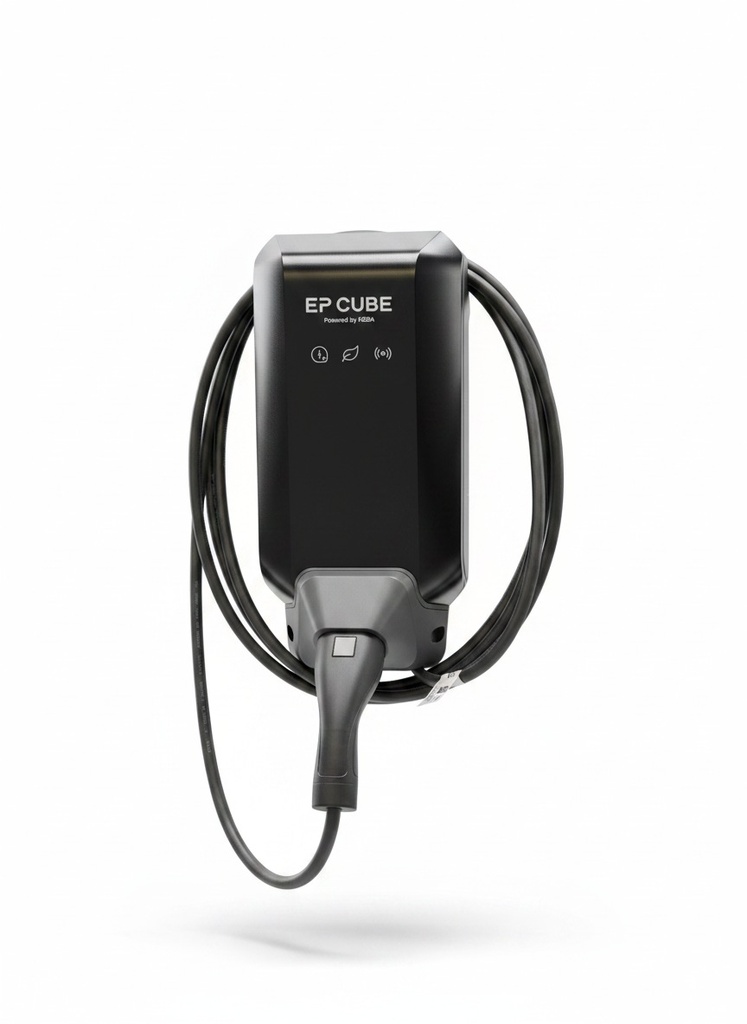

Die EP Cube AC Wallbox 3-phasig (Hersteller-Bezeichnung AC EV Charger 3P_KEBA, Artikelnummer 1005-00082-00) ist die AC-Ladestation des EP Cube Zubehörprogramms. Sie wird auf Basis der Ladetechnik von KEBA gefertigt (EP EV Charger, powered by KEBA) und lädt in der dreiphasigen Ausführung mit bis zu 11 kW im Modus 3 nach EN 61851-1 über Typ 2. Ein MID-konformer Energiezähler ist integriert; über lokales Ethernet wird die Wallbox in das EP Cube Energiemanagement eingebunden und in der EP Cube App konfiguriert. So stehen PV-Überschussladen, zeitgesteuertes Laden, dynamische Stromtarife, Plug-and-Play-Betrieb und ein Fast-Charging-Boost zur Verfügung.
Merkmale
- 11 kW dreiphasig (3 × 16 A, 400 V), Laden im Modus 3 nach EN 61851-1 über Typ 2
- Integrierter MID-Energiezähler (Klasse B nach EN 50470-3); externer Zähler per Modbus TCP / RS485 anschließbar
- Einbindung in das EP Cube Energiemanagement über lokales Ethernet, Bedienung in der EP Cube App
- PV-Überschussladen, zeitgesteuertes Laden, dynamische Stromtarife, Plug-and-Play und Fast-Charging-Boost
- WLAN (2,4 GHz), Ethernet (RJ45) und Bluetooth 5.0; OCPP 2.0.1 (Feature Set OCPP 1.6), verschlüsselte Kommunikation
- Ladestrom per App von 6 bis 16 A in 1-A-Schritten einstellbar
- IP54, IK10 (Kabelvariante), Betrieb −25 bis 50 °C, Innen- und Außenbereich, Wand- oder Standsäulenmontage
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 1005-00082-00 |
| Hersteller-Bezeichnung | AC EV Charger 3P_KEBA (EP EV Charger, powered by KEBA) |
| Gerätetyp | AC-Ladestation, dreiphasig, Lademodus 3 nach EN 61851-1 |
| Max. Ladeleistung | 11 kW (Leistungsvarianten der Baureihe: 7,4 kW / 11 kW) |
| Nennspannung / Netzfrequenz | 3 × 230 / 400 V AC / 50 Hz |
| Nennstrom | 16 A je Phase (Baureihe: 16 A / 32 A) |
| Strombegrenzung | per App 6 A bis 16 A in 1-A-Schritten; per Servicetaste 6, 8, 10, 16, 20 A |
| Netzformen | TT / TN (230/400 V), IT (230 V) |
| Vorgeschaltete Absicherung | ≤ 35 A gG (gL); bei 16-A-Kabelvariante zusätzlich Sicherung oder Leistungsschalter ≤ 20 A |
| Ladeanschluss | Typ 2, bis 32 A / 400 V AC (EN 62196-1, EN 62196-2, EN 17186); Kabellänge laut Datenblatt 6 m |
| Energiezähler | Integriert, MID, Klasse B (EN 50470-3) |
| Kommunikation | WLAN IEEE 802.11 b/g/n (2,4 GHz), Ethernet RJ45 10/100 Mbit/s, Bluetooth 5.0 (BLE), Modbus TCP, RS485; Backend OCPP 2.0.1 (Feature Set OCPP 1.6) |
| Phasenabschaltung (3 → 1 Phase) / ISO 15118 | Mit einem späteren Software-Update vorgesehen (laut Datenblatt) |
| Schutzart / Stoßfestigkeit / Schutzklasse | IP54 / IK10 (Kabelvariante) / I |
| Überspannungskategorie / Kurzschlussfestigkeit | III nach EN 60664 / 3 kA (Icc nach EN 61439-1) |
| Interner Verbrauch | Leerlauf 6,4 – 7,2 W; Fahrzeug angeschlossen 7,2 W (Pause) / 10,2 W (Laden) |
| Betriebstemperatur / Lagertemperatur | −25 bis 50 °C / −30 bis 80 °C |
| Aufstellhöhe | bis 2.000 m |
| Abmessungen H × B × T | 476 × 221 × 142 mm |
| Abmessungen Verpackung | 590 × 280 × 258 mm |
| Montage | Wand oder bodenstehende Säule; Kabelzuführung unten (Aufputz) oder hinten (Unterputz) |
Lieferumfang
- 1 × EP Cube AC Wallbox 3-phasig (AC EV Charger 3P_KEBA) mit Typ-2-Ladekabel
- Nicht enthalten: Anschluss- und Netzwerkleitungen, Schutzorgane, Befestigungsmaterial für den Aufstellort
Zusätzlich erforderlich
- Dreiphasiger Netzanschluss (400 V) mit vorgeschalteter Absicherung ≤ 35 A gG und Fehlerstrom-Schutz nach den örtlichen Vorschriften
- Für die Einbindung ins Energiemanagement: EP Cube System mit Hybrid-Wechselrichter und lokale Netzwerkverbindung (Ethernet)
- Anschlussleitung und Netzwerkkabel bauseits
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt EP Cube EV Charger (siehe Dokumente)
