Beschreibung

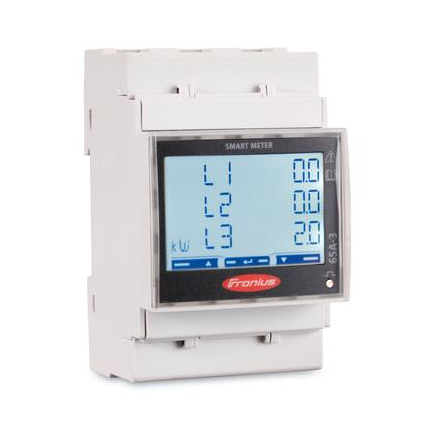

Der Fronius Smart Meter TS 65A-3 ist ein bidirektionaler Energiezähler für dreiphasige Anlagen. Er erfasst Netzbezug und Einspeisung durch direkte Strommessung bis 65 A je Phase, sodass keine externen Stromwandler benötigt werden. Die Messwerte unterstützen Eigenverbrauchsoptimierung, Lastprofil-Erfassung und dynamische Einspeisebegrenzung in einem kompatiblen Fronius-System (z. B. Symo GEN24 Plus, Verto Plus, Wattpilot). Die Kommunikation mit dem Wechselrichter erfolgt über RS485 (Modbus RTU); die Bedienung erfolgt über das Touchscreen-Display, die Montage auf der Hutschiene.
Merkmale
- Dreiphasige, bidirektionale Direktmessung bis 3 × 65 A, Netztyp 2PN, 3P und 3PN
- Erfassung von Bezug und Einspeisung für Energiemanagement und Einspeisebegrenzung
- Genauigkeitsklasse 1 (EN 62053-21) / Klasse B (EN 50470-3)
- RS485-Schnittstelle, kompatibel zu Modbus RTU, Konfiguration als Primär- oder Sekundärzähler
- Display 3 × 8 Stellen mit Touchscreen-Bedienung
- Kompakte Hutschienenmontage, 3 Teilungseinheiten nach DIN 43880, plombierbare Klemmenabdeckung
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 42,0411,0345 (alternativ geführt: 43,0001,0044) |
| Gerätetyp | Bidirektionaler Stromzähler, dreiphasig, Direktmessung |
| Nennspannung | 208 – 400 V (Arbeitsbereich 166,4 – 480 V) |
| Nennfrequenz | 50 – 60 Hz (Toleranz 45 – 65 Hz) |
| Nennstrom / Maximalstrom | 5 A / 3 × 65 A |
| Netztyp | 2PN, 3P, 3PN |
| Startstrom | 20 mA |
| Genauigkeitsklasse | 1 (Wirkenergie: Klasse 1 EN 62053-21 / Klasse B EN 50470-3, Blindenergie: Klasse 2 EN 62053-23) |
| Überlast kurzzeitig | 1.950 A / 10 ms |
| Eigenverbrauch Strompfad | ≤ 1 W |
| Leiterquerschnitt Phasen- und Neutralleiter | 1 – 16 mm² |
| Leiterquerschnitt Kommunikationsleitungen | 0,05 – 1,5 mm² |
| Schnittstelle | RS485, Modbus RTU, Baudrate 300 / 2.400 / 9.600 bit/s, Adressen 1 – 255 |
| Display | 3 × 8 Stellen, Touchscreen |
| Montage | Innen, 35-mm-DIN-Hutschiene, 3 Teilungseinheiten (DIN 43880) |
| Schutzart | IP51 (vorderer Rahmen) / IP20 (Anschlüsse) |
| Betriebstemperatur | −25 bis +55 °C (Bedienungsanleitung); Umgebungstemperaturbereich laut Datenblatt −25 bis +65 °C |
| Abmessungen H × B × T | 91,5 × 53,8 × 63,0 mm |
| Gewicht | 240 g |
Lieferumfang
- 1 × Fronius Smart Meter TS 65A-3
- 2 × Schutzabdeckung und 2 × Anschlussabdeckung
- 2 × Plombendraht
- 1 × Quick Start Guide
Zusätzlich erforderlich
- Kompatibler Fronius Wechselrichter (z. B. Symo GEN24 Plus, Verto Plus) mit geeignetem Softwarestand
- Geeignete RS485-Datenleitung und Abschlusswiderstand entsprechend der Installationsanleitung
- Leitungs-Schutzschalter bzw. Sicherungsautomat und Trenner sowie projektbezogene Leitungen
- Elektrische Auslegung beachten: Direktmessung nur bis maximal 65 A je Phase, bei höheren Strömen Smart Meter mit Stromwandlern
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt Fronius Smart Meter (siehe Dokumente); Bedienungsanleitung: manuals.fronius.com/html/4204260349/de.html
