Beschreibung

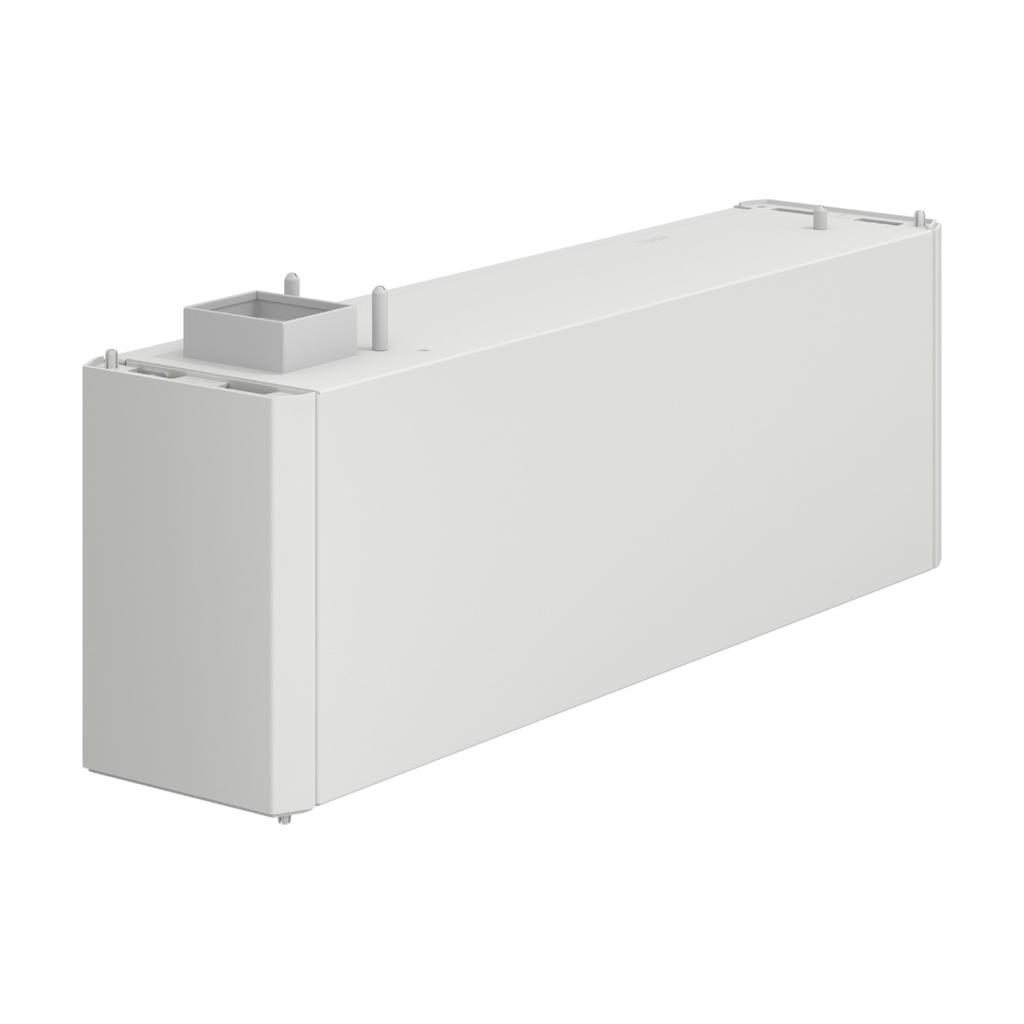

Das Fronius Reserva Speichermodul ist das stapelbare Batteriemodul des DC-gekoppelten Hochvoltspeichers Fronius Reserva mit LFP-Zellen (Lithium-Eisenphosphat). Jedes Modul liefert 3,15 kWh nutzbare Kapazität bei 102,4 V Nennspannung; 2 bis 5 Module werden auf einem Reserva BMS mit Grundplatte zu einem Batteriesystem mit 6,31 bis 15,79 kWh gestapelt. Betrieben wird das Modul nur zusammen mit dem Fronius Reserva BMS + Sockel (ETG-FRO-P015) an einem kompatiblen Fronius Hybrid-Wechselrichter (Symo GEN24 Plus, Primo GEN24 Plus, Verto Plus). Bis zu vier Batteriesysteme gleicher Kapazität lassen sich parallel betreiben.
Merkmale
- 3,15 kWh nutzbare Kapazität je Modul, Nennspannung 102,4 V (LFP-Zellen)
- Stapelbar: 2 bis 5 Module je Reserva BMS, 6,31 bis 15,79 kWh nutzbare Kapazität je System
- 6.000 Lade-/Entladezyklen (bei SoH ≥ 60 %), Selbstentladung ≤ 1,5 % pro Monat bei 25 °C
- Nur 176 mm Bautiefe, Wandmontage im Innenbereich und im geschützten Außenbereich
- Schutzart IP65 (montiert), Betrieb bei −20 bis +55 °C
- Zertifiziert nach IEC 62619:2022, VDE-AR-E 2510-50 und UN 38.3; 10 Jahre Herstellergarantie
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 4,240,370 |
| Gerätetyp | Batteriemodul, LFP, für Fronius Reserva |
| Nutzbare Kapazität | 3,15 kWh (30,85 Ah) |
| Nominalspannung | 102,4 V |
| Zellchemie | Lithium-Eisenphosphat (LFP) |
| Lade-/Entladezyklen (SoH ≥ 60 %) | 6.000 |
| Entladungsrate (25 °C) | ≤ 1,5 % pro Monat |
| Schutzart (montiert) | IP65 |
| Umgebungstemperatur | −20 bis +55 °C (optimal 15 – 30 °C) |
| Luftfeuchtigkeit / Aufstellhöhe | 5 – 95 % / bis 2.000 m |
| Zertifikate und Normen | IEC 62619:2022, CE, VDE-AR-E 2510-50, EN 62477-1, IEC 62040-1, UN 38.3, RoHS, REACH |
| Abmessungen H × B × T | 250 × 772 × 176 mm |
| Gewicht | 33,5 kg |
| Verpackung (Abmessungen / Gewicht) | 790 × 372 × 264 mm / 36,5 kg |
| Herstellergarantie | 10 Jahre |
Lieferumfang
- 1 × Fronius Reserva Batteriemodul 3,15 kWh
- 2 × Abdeckung
- 2 × L-förmiger Montagewinkel
- 4 × Schraube M6 × 12 TX30 und 2 × Unterlegscheibe M6
- 1 × Quick Start Guide
- Nicht enthalten: BMS, Grundplatte, Wechselrichter, Kabel und Befestigungsmaterial für die Wand
Zusätzlich erforderlich
- Fronius Reserva BMS + Sockel (ETG-FRO-P015): je Batteriesystem ein BMS mit Grundplatte für 2 bis 5 Speichermodule
- Kompatibler Fronius Hybrid-Wechselrichter mit Hochvolt-Batterieanschluss: Symo GEN24 Plus (z. B. ETG-FRO-P005 bis -P008) oder Verto Plus (z. B. ETG-FRO-P009 bis -P013 und ETG-FRO-P003)
- Bauseits: DC-Leitungen 6 mm² mit Stäubli MC4-Evo stor zum Wechselrichter (max. 30 m), Datenleitung min. CAT 5 STP, Befestigungsmaterial für die Wandmontage
- Beim Parallelbetrieb mehrerer Batteriesysteme: gleiche Modulanzahl je System
- Montage und Inbetriebnahme durch eine technische Fachkraft
Downloads
Datenblatt Fronius Reserva (siehe Dokumente)
