Beschreibung

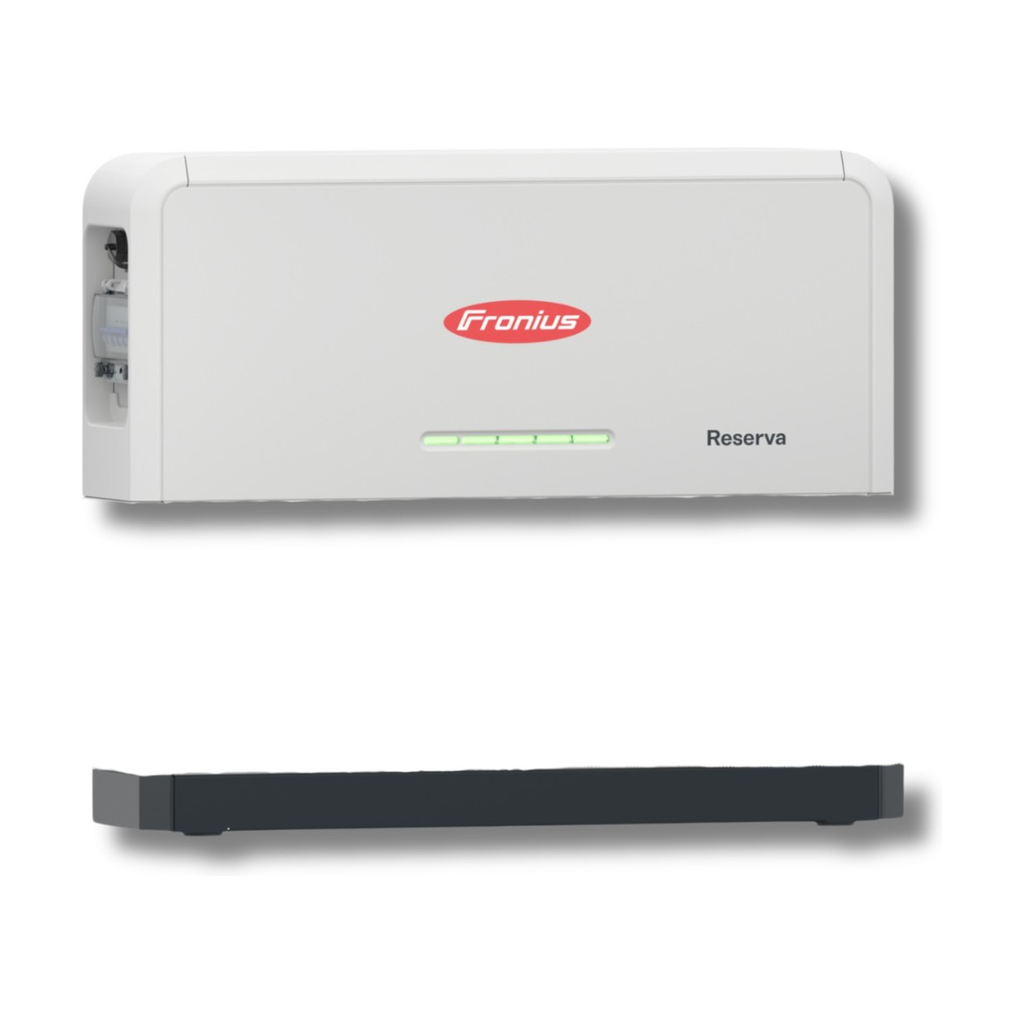

Das Fronius Reserva BMS + Sockel besteht aus dem Batteriemanagement-Modul (BMS) und der Grundplatte (Sockel) des Hochvoltspeichers Fronius Reserva. Das BMS steuert und überwacht die darauf gestapelten Reserva Speichermodule (2 bis 5 je Batteriesystem), berechnet den Ladezustand und schützt die Batterie vor Über- und Unterspannung, Überstrom, Über- und Untertemperatur sowie Zell- und Hardwarefehlern. Es kommuniziert über RS485 mit dem Fronius Hybrid-Wechselrichter und besitzt Anschlüsse für den Parallelbetrieb von bis zu vier Batteriesystemen. Die Speichermodule sind nicht enthalten und werden separat bestellt (Fronius Reserva Speichermodul, ETG-FRO-P014).
Merkmale
- Batteriemanagement für 2 bis 5 Reserva Speichermodule je System
- SoC-Berechnung mit regelmäßiger Kalibrierung, Anzeige über LED-Statusanzeige
- Schutz vor Über-/Unterspannung, Überstrom, Über-/Untertemperatur sowie Zell- und Hardwarefehlern
- Kommunikation mit dem Wechselrichter über RS485, Firmware-Update über die Benutzeroberfläche des Wechselrichters
- Dark-Start-Funktion für den manuellen Systemstart und Notstrom-Betrieb mit notstromfähigem Fronius Wechselrichter
- Anschlüsse für den Parallelbetrieb von bis zu 4 Batteriesystemen gleicher Kapazität
- Schutzart IP65 (montiert), Innenbereich und geschützter Außenbereich
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 4,240,371 |
| Gerätetyp | Batteriemanagement-Modul (BMS) mit Grundplatte für Fronius Reserva |
| Anzahl Speichermodule je System | 2 bis 5 |
| Parallelbetrieb | bis zu 4 Batteriesysteme gleicher Kapazität |
| Schnittstelle zum Wechselrichter | RS485 |
| Schutzart (montiert) | IP65 |
| Umgebungstemperatur | −20 bis +55 °C |
| Luftfeuchtigkeit / Aufstellhöhe | 5 – 95 % / bis 2.000 m |
| Zertifikate und Normen | IEC 62619:2022, CE, VDE-AR-E 2510-50, EN 62477-1, IEC 62040-1, UN 38.3, RoHS, REACH |
| Abmessungen BMS H × B × T | 330 × 772 × 176 mm |
| Abmessungen Grundplatte H × B × T | 60 × 772 × 176 mm |
| Gewicht BMS / Grundplatte | 16 kg / 3,5 kg |
| Verpackung (Abmessungen / Gewicht) | 790 × 554 × 315 mm / 25 kg |
Lieferumfang
- 1 × Batteriemanagement-Modul (BMS)
- 1 × Grundplatte (Sockel) mit 2 × Abdeckung für die Grundplatte
- Abdeckungen oben, links und rechts
- 1 × Bohrschablone
- 2 × RJ45-Stecker, 2 × RJ45-Schraubanschluss (Batterie-Parallelbetrieb) und 1 × LP-16-C/RJ45-Stecker (Batterie zu Wechselrichter)
- 1 × Steckerset Stäubli MC4-Evo stor 6 mm² (+/−)
- 3 × Schraube M6 × 12 TX30 und 1 × Quick Start Guide
- Nicht enthalten: Speichermodule, Wechselrichter, Kabel und Befestigungsmaterial für die Wand
Zusätzlich erforderlich
- 2 bis 5 Fronius Reserva Speichermodule (ETG-FRO-P014) je Batteriesystem
- Kompatibler Fronius Hybrid-Wechselrichter mit Hochvolt-Batterieanschluss: Symo GEN24 Plus (z. B. ETG-FRO-P005 bis -P008) oder Verto Plus (z. B. ETG-FRO-P009 bis -P013 und ETG-FRO-P003)
- Bauseits: DC-Leitungen 6 mm² mit Stäubli MC4-Evo stor zum Wechselrichter (max. 30 m), Schutzleiteranschluss, Datenleitung min. CAT 5 STP (max. 30 m), Befestigungsmaterial für die Wandmontage
- Für Notstrom: notstromfähiger Fronius Wechselrichter mit Netzumschaltung
- Montage und Inbetriebnahme durch eine technische Fachkraft
Downloads
Datenblatt Fronius Reserva (siehe Dokumente)
