Beschreibung

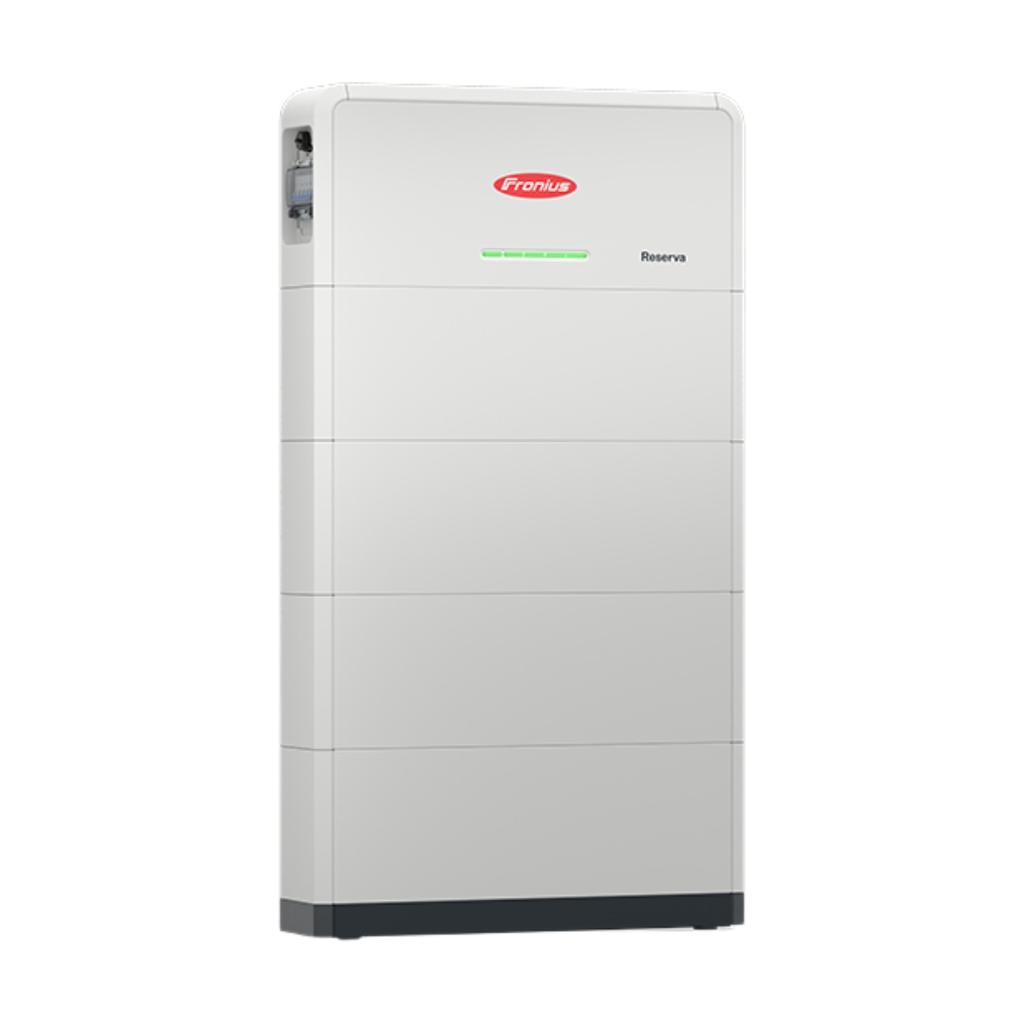

Das Fronius Reserva 12.6 Speicherpaket ist ein DC-gekoppelter Hochvoltspeicher mit LFP-Zellen (Lithium-Eisenphosphat) für Photovoltaikanlagen mit Fronius Hybrid-Wechselrichter. Es besteht aus einem Fronius Reserva BMS mit Grundplatte (Sockel) und 4 Reserva Speichermodulen zu je 3,15 kWh, die zu einem Turm gestapelt werden und 12,63 kWh nutzbare Kapazität bei 409,6 V Nennspannung liefern. Mit nur 176 mm Bautiefe passt der Speicher auch in enge Technikräume; die Montage ist im Innenbereich und im geschützten Außenbereich zulässig. Bis zu vier Batteriesysteme gleicher Kapazität lassen sich parallel betreiben. Kompatibel mit den Fronius Hybrid-Wechselrichtern Symo GEN24 Plus, Primo GEN24 Plus und Verto Plus; in Verbindung mit einem notstromfähigen Wechselrichter und Netzumschaltung ist Notstromversorgung möglich.
Merkmale
- 12,63 kWh nutzbare Kapazität (13,37 kWh nominal), Nennspannung 409,6 V, Betriebsspannungsbereich 371,2 – 454,4 V
- Lade-/Entladeleistung 11,88 kW (Spitze 16,91 kW für 5 s bei 25 °C); der Strom wird vom Wechselrichter begrenzt (max. 32 A)
- 6.000 Lade-/Entladezyklen (bei SoH ≥ 60 %), 10 Jahre Herstellergarantie
- Stapelbares System: 2 bis 5 Speichermodule je BMS, bis zu 4 gleich große Systeme im Parallelbetrieb
- Schutzart IP65, Betrieb bei −20 bis +55 °C, Innenbereich und geschützter Außenbereich
- Kommunikation mit dem Wechselrichter über RS485, Firmware-Update über die Benutzeroberfläche des Wechselrichters, Monitoring in Fronius Solar.web
- Dark-Start-Funktion für den manuellen Systemstart und Notstrom-Betrieb mit notstromfähigem Fronius Wechselrichter
Technische Daten
| Merkmal | Wert |
|---|
| Bestandteile (Hersteller-Artikelnummern) | 1 × 4,240,371 (BMS + Sockel), 4 × 4,240,370 (Speichermodul 3,15 kWh) |
| Gerätetyp | DC-gekoppelte Hochvoltbatterie, stapelbar |
| Anzahl Batteriemodule | 4 |
| Nutzbare / nominale Energie | 12,63 kWh / 13,37 kWh |
| Nominalspannung | 409,6 V |
| Betriebsspannungsbereich | 371,2 – 454,4 V |
| Ausgangsspannungsbereich | 358,4 – 460,8 V |
| Lade-/Entladeleistung | 11,88 kW |
| Spitzenwert Lade-/Entladeleistung (25 °C, 5 s) | 16,91 kW |
| Max. Lade-/Entladestrom (15 – 45 °C) | 32 A (vom Wechselrichter begrenzt) |
| Zu erwartender Kurzschlussstrom | 2,10 kA |
| Lade-/Entladezyklen (SoH ≥ 60 %) | 6.000 |
| Parallelbetrieb | bis zu 4 Batteriesysteme gleicher Kapazität |
| Zellchemie | Lithium-Eisenphosphat (LFP) |
| Nutzbare Kapazität je Modul | 30,85 Ah |
| Schutzart / Schutzklasse / Korrosivitätskategorie | IP65 (im montierten Zustand) / I / C4 |
| Umgebungstemperatur | −20 bis +55 °C (optimal 15 – 30 °C) |
| Luftfeuchtigkeit / Aufstellhöhe | 5 – 95 % / bis 2.000 m |
| Montageort | Innenbereich und geschützter Außenbereich, Wandmontage |
| Kühlung | Konvektionskühlung |
| Schnittstelle zum Wechselrichter | RS485 |
| Zertifikate und Normen | IEC 62619:2022, CE, VDE-AR-E 2510-50, EN 62477-1, IEC 62040-1, UN 38.3, RoHS, REACH |
| Abmessungen H × B × T (inkl. Abdeckungen) | 1.390 × 772 × 176 mm |
| Gewicht | 153,5 kg |
| Herstellergarantie | 10 Jahre |
Lieferumfang
- 1 × Fronius Reserva BMS mit Grundplatte (Sockel), wie Artikel ETG-FRO-P015
- 4 × Fronius Reserva Speichermodul 3,15 kWh, wie Artikel ETG-FRO-P014
- Zubehör BMS: Abdeckungen (oben, links, rechts, für die Grundplatte), Bohrschablone, 2 × RJ45-Stecker, 2 × RJ45-Schraubanschluss für Parallelbetrieb, 1 × LP-16-C/RJ45-Stecker (Batterie zu Wechselrichter), Steckerset Stäubli MC4-Evo stor 6 mm² (+/−), 3 × Schraube M6 × 12 TX30, Quick Start Guide
- Zubehör je Modul: 2 × Abdeckung, 2 × L-förmiger Montagewinkel, 4 × Schraube M6 × 12 TX30, 2 × Unterlegscheibe M6, Quick Start Guide
- Nicht enthalten: Wechselrichter, Befestigungsmaterial für die Wand, DC-Leitungen zum Wechselrichter, Datenleitung, Inline-Sicherungen, Netzumschalteinrichtung
Zusätzlich erforderlich
- Fronius Hybrid-Wechselrichter mit Hochvolt-Batterieanschluss: Symo GEN24 Plus (z. B. ETG-FRO-P005 bis -P008) oder Verto Plus (z. B. ETG-FRO-P009 bis -P013 und ETG-FRO-P003)
- Fronius Smart Meter für den Anlagenbetrieb, z. B. Fronius Smart Meter TS 65A-3 (ETG-FRO-P002)
- Für Notstrom: notstromfähiger Fronius Wechselrichter mit Netzumschaltung (z. B. Fronius Backup Controller oder Backup Switch)
- Bauseits: DC-Leitungen 6 mm² (EN 50618 oder IEC 62930) mit Stäubli MC4-Evo stor zum Wechselrichter (max. 30 m), Schutzleiteranschluss, Datenleitung min. CAT 5 STP (max. 30 m)
- Bauseits: Befestigungsmaterial für die Wandmontage (tragfähiger, nicht brennbarer Untergrund, seitlich je 300 mm Abstand empfohlen)
- Montage und Inbetriebnahme durch eine technische Fachkraft
Downloads
Datenblatt Fronius Reserva (siehe Dokumente)
