Beschreibung

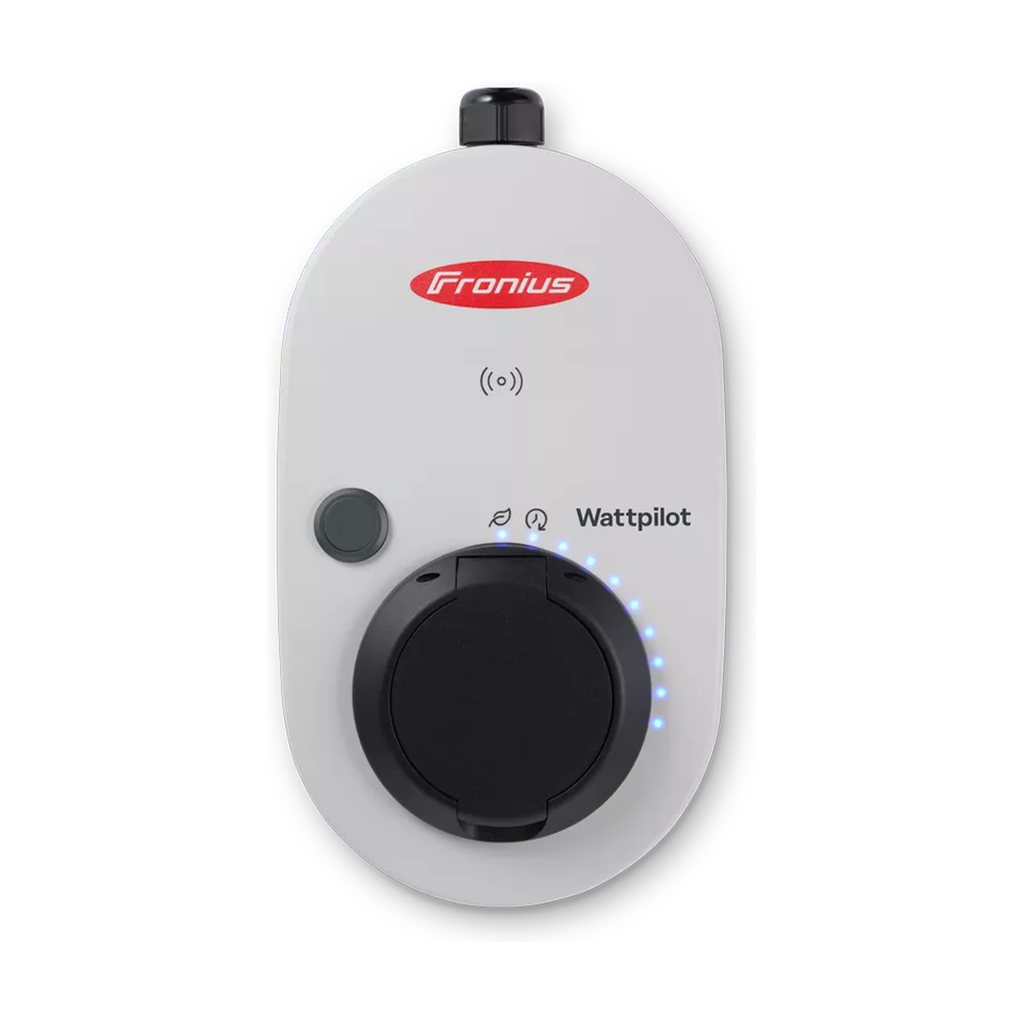

Der Fronius Wattpilot Home 22 J 2.0 ist eine fest montierte Wallbox für das Laden von Elektrofahrzeugen mit bis zu 22 kW dreiphasig bzw. 7,36 kW einphasig und fest angeschlossenem 5-poligem Netzkabel (180 cm). Das Fahrzeug wird über die Typ-2-Dose mit mechanischer Verriegelung geladen; ein Ladekabel ist nicht im Lieferumfang enthalten. Der Wattpilot lädt PV-optimiert: Die dynamische Überschussladung von 1,38 bis 22 kW mit automatischer Umschaltung zwischen ein- und dreiphasig setzt einen geeigneten Fronius Wechselrichter mit Fronius Smart Meter am Einspeisepunkt voraus. WLAN, RFID-Zugangskontrolle, OCPP 1.6 J, integrierter Fehlerstromschutz (20 mA AC, 6 mA DC) und Dynamic Load Balancing sind integriert; laut Datenblatt ist der Wattpilot Home 2.0 gemäß §14a EnWG steuerbar.
Merkmale
- Ladeleistung bis 22 kW (3-phasig, 32 A) bzw. 7,36 kW (1-phasig), Nennstrom 6 – 32 A konfigurierbar
- PV-Überschussladung von 1,38 bis 22 kW mit automatischer 1-/3-Phasenumschaltung
- Typ-2-Dose mit mechanischer Verriegelung, Mode 3 nach IEC 61851-1
- WLAN 802.11 b/g/n, RFID, OCPP 1.6 J, Dynamic Load Balancing (unbegrenzte Anzahl an Ladeboxen)
- Integrierte Fehlerstromerkennung 20 mA AC / 6 mA DC (kein vorgelagerter FI Typ B erforderlich)
- Schutzart IP65, Stoßfestigkeit IK08, Montage innen und außen (aufrecht hängend, ohne direkte Sonneneinstrahlung)
- Steuerbar nach §14a EnWG, Bedienung per Taster und App
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 4,240,403 |
| Gerätetyp | Wallbox, fest montiert, Typ-2-Dose, Mode 3 |
| Maximale Ladeleistung | 7,36 kW (1-phasig) / 22 kW (3-phasig) |
| Netzformen | TT / TN / IT |
| Netzanschluss | 5-poliges Kabel, 180 cm, inkl. Neutralleiter |
| Nennspannung / Netzfrequenz | 230/240 V (1-phasig), 400/415 V (3-phasig) / 50 Hz |
| Nennstrom (konfigurierbar) | 6 – 32 A, 1-phasig oder 3-phasig |
| Leiterquerschnitt Zuleitung | mind. 6 mm² |
| Ladesteckdose | Infrastrukturseitige Typ-2-Dose mit mechanischer Verriegelung |
| Fehlerstromschutz | 20 mA AC, 6 mA DC im Gerät integriert |
| PV-Optimierung | Dynamische PV-Überschussladung 1,38 – 22 kW (bei 230/400 V, automatische 1-/3-Phasenumschaltung) |
| Netzwerkanbindung / Authentifizierung | WLAN 802.11 b/g/n / RFID |
| Kommunikationsprotokoll | OCPP 1.6 J |
| Normen / Richtlinien | EN IEC 61851-1, EN 62197 |
| Schutzart / Stoßfestigkeit | IP65 / IK08 |
| Verwendung / Installationsart | Innen- und Außenbereich / aufrecht hängend |
| Umgebungstemperatur | −25 bis +40 °C (ohne direkte Sonneneinstrahlung), Durchschnitt über 24 h max. 35 °C |
| Luftfeuchtigkeit / Aufstellhöhe | 5 – 95 % / 0 – 2.000 m |
| Abmessungen H × B × T | 287 × 155 × 109 mm |
| Gewicht | 2,3 kg |
Lieferumfang
- 1 × Fronius Wattpilot Home 22 J 2.0 mit 180 cm Netzkabel
- 1 × Montagehalterung inkl. Schrauben und Dübel
- 1 × Diebstahl-Sicherung
- 1 × Reset-Karte und 1 × ID-Chip (RFID)
- 1 × Kurzanleitung
- Nicht enthalten: Typ-2-Ladekabel, Vorhängeschloss für die Diebstahl-Sicherung, Fehlerstrom- und Leitungsschutzschalter, Zuleitung, Smart Meter
Zusätzlich erforderlich
- Typ-2-Ladekabel passend zum Fahrzeug (Fronius Zubehör: Typ-2-Kabel 32 A, 22 kW, in 2,5 m, 5,0 m oder 7,5 m)
- Je Wattpilot ein separater Fehlerstrom-Schutzschalter Typ A und ein Leitungsschutzschalter gemäß Bedienungsanleitung
- Für PV-Überschussladen: geeigneter Fronius Wechselrichter (z. B. Symo GEN24 Plus, Verto Plus) mit Fronius Smart Meter TS 65A-3 (ETG-FRO-P002) am Einspeisepunkt und Datenkommunikation im gleichen Netzwerk
- Bauseits: 5-adrige Zuleitung (mind. 6 mm² für die 22-kW-Variante), WLAN-Netzwerk
- Optional: weitere ID-Chips (10 Stück), Kabel-Wandhalterung
- Montage (Montagehöhe mind. 140 cm), Anschluss und Inbetriebnahme durch eine Elektrofachkraft; Meldepflicht beim Netzbetreiber beachten
Downloads
Datenblatt Fronius Wattpilot 2.0 (siehe Dokumente)
