Beschreibung
Der Fronius DC SPD Type 1+2 GEN24 ist ein nachrüstbarer DC-Überspannungsschutz (Surge Protective Device) vom Typ 1+2 für beide MPP-Tracker der Fronius Wechselrichter Symo GEN24 und Primo GEN24 aller Leistungsklassen. Er schützt vor direktem und indirektem Blitzeinschlag und erfüllt die Normanforderung nach einem DC-Überspannungsschutz nahe am Wechselrichter. Der Schutz ist unabhängig davon einsetzbar, ob ein oder zwei Tracker genutzt werden; bei einem Tracker bleibt ein Eingang am SPD unbelegt. Eine integrierte Fernsignalisierung meldet das Auslösen über Fronius Solar.web an den Anlagenbetreiber, und das Nachrüstset wird im Anschlussbereich des Wechselrichters eingebaut.
Merkmale
- DC-Überspannungsschutz Typ 1+2 für 2 MPP-Tracker
- Passend für Fronius Symo GEN24 und Primo GEN24 (alle Leistungsklassen, mit und ohne Plus, auch SC)
- Nennableitstoßstrom 20 kA (15 × 8/20 µs), Blitzstoßstrom 6,25 kA (10/350 µs)
- Schutzpegel Up 4 kV (sternförmige Montage), Kurzschlussfestigkeit PV 15 kA
- Integrierte thermische Trennvorrichtung, mechanische rote Trennanzeige und Fernmeldung (Wechselkontakt)
- Nachrüstset für den Anschlussbereich des Wechselrichters, kein externer Schaltschrankeinbau
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 4,240,313,CK |
| Gerätetyp | DC-Überspannungs-Schutzeinrichtung (SPD) Typ 1+2, Nachrüstset |
| Geeignete Wechselrichter | Fronius Symo GEN24 und Primo GEN24 (alle Leistungsklassen) |
| Kontinuierlicher Betriebsstrom (Icpv) | < 0,1 mA |
| Nennableitstoßstrom (In, 15 × 8/20 µs) | 20 kA |
| Blitzstoßstrom (Iimp, 10/350 µs) | 6,25 kA |
| Schutzpegel (Up, sternförmige Montage) | 4 kV |
| Kurzschlussfestigkeit PV (Iscpv) | 15 kA |
| Thermische Trennvorrichtung / externe Sicherung | integriert / keine |
| Trennanzeige | mechanische Anzeige (rot) |
| Fernmeldung der Verbindungsunterbrechung | Ausgang am Wechselkontakt |
| Gehäusematerial | Thermoplastik UL-94-V0 |
| Prüfnormen | IEC 61643-31, DIN EN 50539-11, UL 1449 ed.4, VDE 0185-305-3 Bbl. 5 |
Lieferumfang

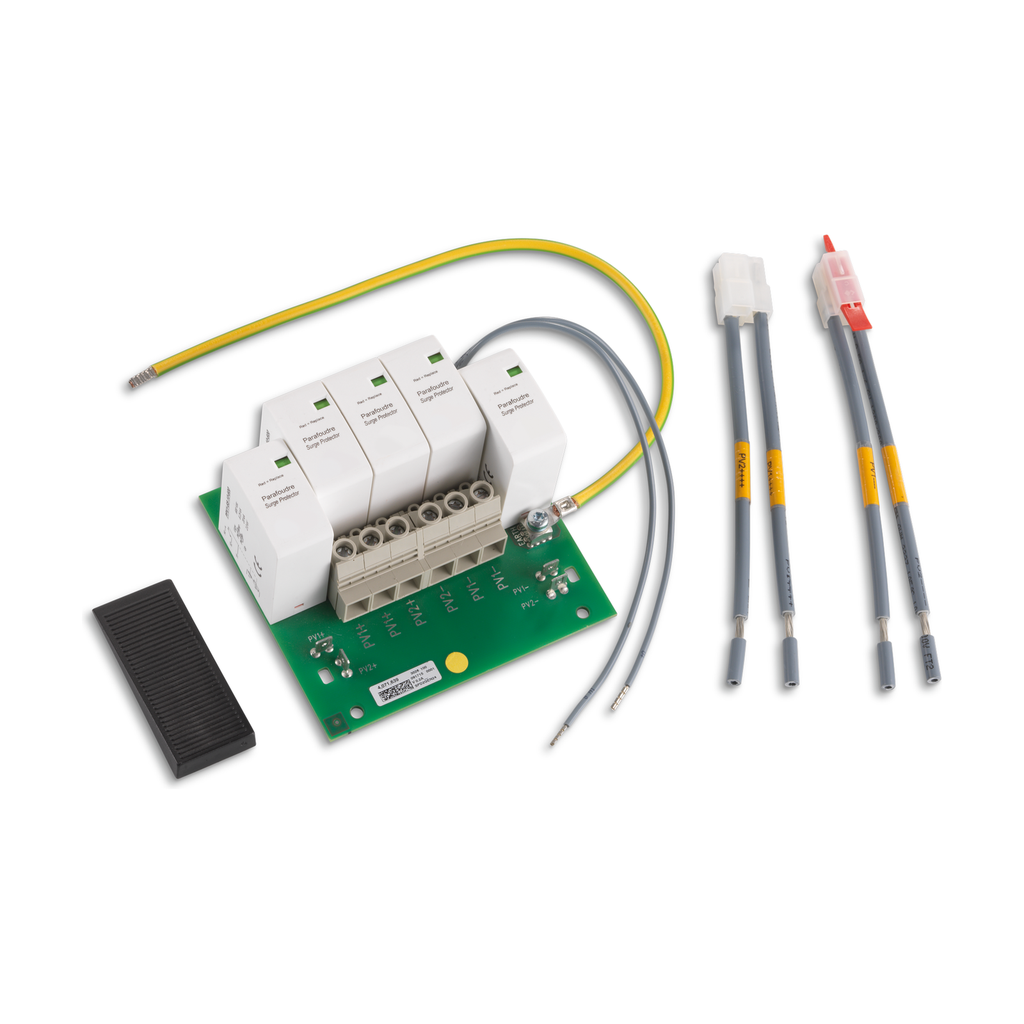

- 1 × Fronius DC SPD Type 1+2 GEN24 als Nachrüstset (Überspannungsschutz-Baugruppe mit Anschlussleitungen)
- 1 × Kurzanleitung (Quick Start Guide)
- Nicht enthalten: Wechselrichter, PV-Leitungen
Zusätzlich erforderlich
- Kompatibler Fronius Symo GEN24 oder Primo GEN24 Wechselrichter, z. B. Fronius Symo GEN24 Plus (ETG-FRO-P005 bis -P008, ETG-FRO-P001-10KW)
- Einbau und Anschluss nur durch Fronius-geschultes Fachpersonal im Rahmen der technischen Bestimmungen (siehe Bedienungsanleitung des Wechselrichters)
- Schutzleiter- bzw. Erdungsanschluss nach örtlichen Vorschriften
Downloads
Kurzanleitung Fronius DC SPD Type 1+2 GEN24 (siehe Dokumente)
