Beschreibung

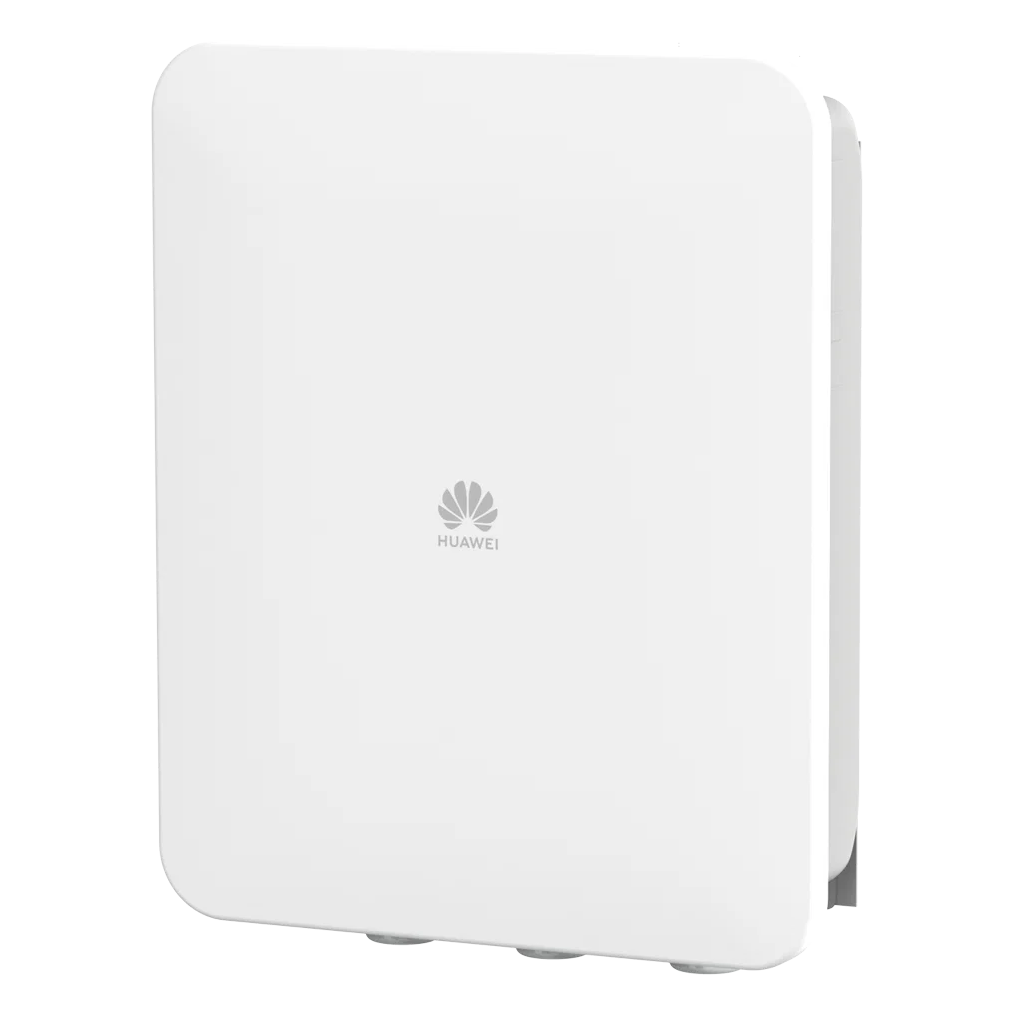

Der Huawei SmartGuard-63A-T0 ist die dreiphasige Backup-Box für Huawei FusionSolar-Anlagen: Bei Netzausfall schaltet er in ≤ 20 ms nahtlos auf Notstrom um und versorgt das ganze Haus dreiphasig aus Wechselrichter und Speicher. Mit integriertem Energiemanagement steuert er bis zu drei Wechselrichter, zwei Huawei Smart Charger, eine SG-ready-Wärmepumpe und bis zu 20 Shelly-Geräte. Ein manueller Bypass-Modus sichert die Versorgung im Fehlerfall, ein Notstromaggregat lässt sich über den DG-Modus einbinden. Das IP55-Gehäuse erlaubt die Montage innen und außen; die Anbindung erfolgt über LAN, WAN, WLAN und RS485.
Merkmale
- Nahtlose Umschaltung auf Backup-Strom in ≤ 20 ms (mit SUN2000 MAP0)
- Dreiphasige Notstromversorgung für das ganze Haus, max. 63 A
- Manueller Bypass-Modus für die Versorgung im Fehlerfall
- Intelligentes Lastmanagement für Wechselrichter, Wallbox, Wärmepumpe und Shelly-Geräte
- LAN, WAN, WLAN und RS485 für die einfache Einbindung ins FusionSolar-System
- IP55, −25 bis +50 °C – für Innen- und Außenmontage
Technische Daten

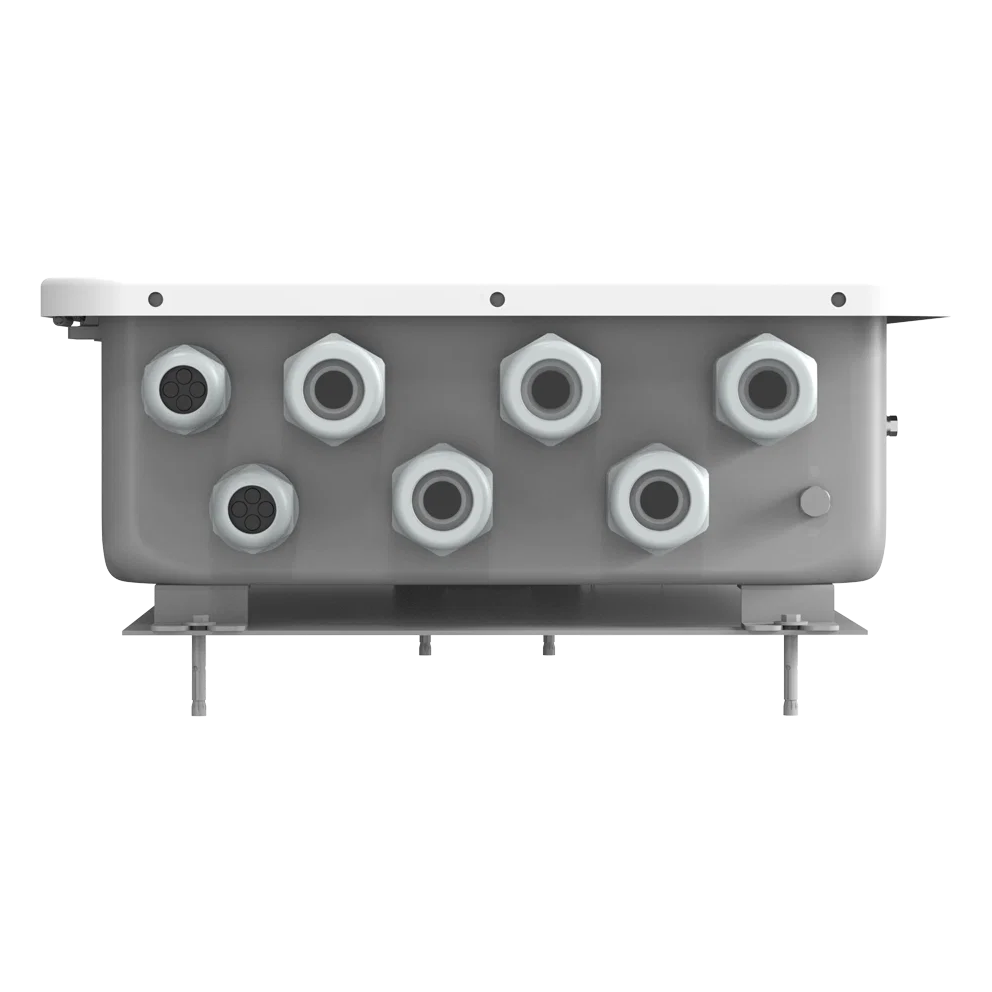

| Merkmal | SmartGuard-63A-T0 |
|---|
| Modell | SmartGuard-63A-T0 |
| Typ | Backup-Box / Notstrom-Umschalteinheit mit Energiemanagement, dreiphasig |
| AC-Nennspannung | 380 / 400 / 415 V (L1/L2/L3/N+PE), 220 / 230 / 240 V |
| Max. Strom Netz (von/zu) | 63 A |
| Max. Strom Wechselrichter (von/zu) | 60 A |
| Max. Strom Backup-Last / Nicht-Backup-Last | 63 A / 63 A (Summe max. 63 A) |
| Umschaltzeit | ≤ 20 ms (MAP0), ≤ 100 ms (M1 / MB0); nahtlose Umschaltung manuell zu aktivieren |
| Bypass-Betrieb | manuell |
| Notstromaggregat (DG-Modus) | Fernsteuerung, externe ATS erforderlich |
| Low-Voltage-Ride-Through | ja |
| Messung | Strombereich ≤ 63 A, Energiegenauigkeit ± 1 % |
| Geräteverwaltung | bis 3 Wechselrichter (parallel, MAP0; 1 bei M1/MB0), bis 2 Smart Charger, 1 Wärmepumpe (SG ready), bis 20 Shelly-Geräte |
| Kompatible Geräte | SUN2000 MAP0 / M1 / MB0; SCharger-7KS / 22KT-S0; Shelly Plus Plug S, Plus 2PM, Pro 2PM |
| Kommunikation | LAN + WAN 10/100 Mbit/s, WLAN AP 802.11b/g/n, 2 × RS485, 2 × DI, 2 × DO, DG-DO |
| Hilfsausgang | 9,5 – 13,2 V, 100 mA, ≤ 3 m |
| Kühlung | natürliche Konvektion |
| Schutzart | IP55 |
| Betriebstemperatur | −25 bis +50 °C (Derating ab 30 °C netzparallel / 40 °C Inselbetrieb) |
| Rel. Luftfeuchte / Max. Höhe | 5 – 95 % / 4.000 m (Derating ab 2.000 m) |
| Abmessungen B × H × T | 600 × 170 × 490 mm |
| Gewicht | 17 kg (ohne Montageplatte) |
Lieferumfang
- 1 × Huawei SmartGuard-63A-T0
- Montageplatte, Montagematerial, Dokumentation
Zusätzlich erforderlich
- Huawei SUN2000 Hybrid-Wechselrichter (MAP0 für ≤ 20 ms, M1 / MB0 für ≤ 100 ms)
- Huawei LUNA2000 Batteriespeicher für die Notstromversorgung
- Externe ATS bei Einbindung eines Notstromaggregats
- Installation im Hausanschluss durch Elektrofachkraft
Downloads
Datenblatt Huawei SmartGuard-63A-T0 (siehe Dokumente)
