Beschreibung

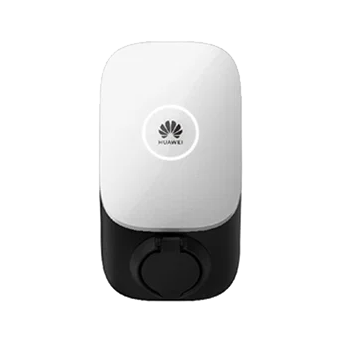

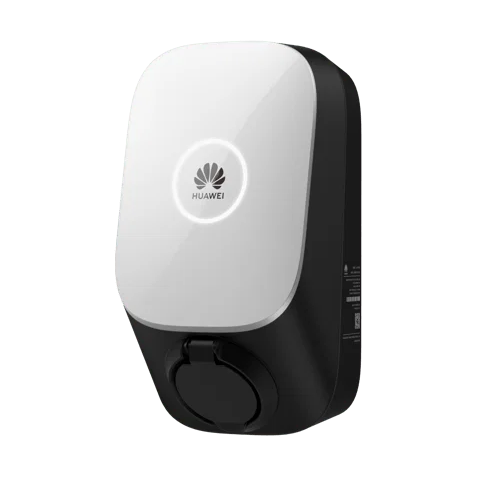

Der Huawei Smart Charger SCharger-22KT-S0 ist die dreiphasige 22-kW-Wallbox für Huawei FusionSolar-Anlagen. Im PV-Überschussmodus lädt sie das Elektroauto mit Solarstrom und schaltet automatisch zwischen ein- und dreiphasigem Laden um – so wird bis zu 100 % Solarenergie genutzt. Das dynamische Lastmanagement passt die Ladeleistung an den Hausanschluss an, Zugang und Kabelverriegelung werden über RFID-Karten, Bluetooth oder die FusionSolar App gesteuert. Die Wallbox ist in drei Schritten installiert und lässt sich kabellos austauschen; das IP54-/IK10-Gehäuse eignet sich für innen und außen.
Merkmale
- PV-Überschussladen: nachhaltig und preisstabil mit eigenem Solarstrom
- Automatische Phasenumschaltung 1-/3-phasig, Laden ab 1,4 kW
- Dynamisches Lastmanagement – keine Überlastung des Hausanschlusses
- Flexible Zugangskontrolle per RFID-Karte, Bluetooth und App
- Eine App für alles: Status, Ladehistorie, dauerhafte Kabelverriegelung
- Schnelle Installation in 3 Schritten, kabelloser Gerätetausch, IP54 / IK10
Technische Daten
| Merkmal | SCharger-22KT-S0 |
|---|
| Modell | SCharger-22KT-S0 |
| Typ | AC-Wallbox dreiphasig mit Typ-2-Buchse, PV-Überschussladen |
| Ladeleistung (einstellbar) | 1,4 kW (einphasig) bzw. 4,2 kW (dreiphasig) bis 22 kW |
| Spannung / Frequenz | 400 V dreiphasig ± 20 %, 50/60 Hz ± 1 Hz |
| Ladestrom (einstellbar) | 6 – 32 A (3 oder 1 Phase), automatische Phasenumschaltung im PV-Überschussmodus |
| Ladebuchse | Typ 2 (IEC 62196-2), Kabelverriegelung dauerhaft per App |
| Kabelquerschnitt / Netzform | bis 10 mm² / TN, TT |
| Betriebsarten | manuelles Laden, zeitgesteuertes Laden, PV-Überschussladen |
| Steuerung / Netzwerk | Modbus TCP; WLAN / Ethernet |
| Authentifizierung | RFID (ISO 14443-A), Bluetooth, FusionSolar App (iOS / Android) |
| Statusanzeige | farbige LED, App |
| Fehlerstromschutz | RCD Typ A + DC 6 mA integriert |
| Schutzfunktionen | Überlast (IEC 61851-1), Übertemperatur, Überspannungskategorie II, Brandklasse UL94 |
| Normen | EN 61851-1:2019, IEC/EN 62196-1 |
| Umgebungstemperatur | −35 bis +40 °C bei 32 A, bis +50 °C bei 16 A; Innen- und Außenbereich |
| Lagertemperatur / Luftfeuchte | −40 bis +70 °C / 5 – 95 % RH |
| Höhenlage | ≤ 2.000 m (Derating 2.000 – 4.000 m) |
| Schutzart / Schlagfestigkeit | IP54 / IK10 |
| Standby-Verbrauch | < 6 W |
| Installation | Wandmontage |
| Abmessungen H × B × T | 335 × 180 × 145 mm |
| Gewicht | 3,1 kg |
Lieferumfang
- 1 × Huawei Smart Charger SCharger-22KT-S0
- 2 × RFID-Karte
- Wandhalterung, Montagematerial, Dokumentation
Zusätzlich erforderlich
- Typ-2-Ladekabel (Buchse, kein fest angeschlossenes Kabel)
- Für PV-Überschussladen: Huawei SUN2000 Wechselrichter mit SmartDongle und Smart Power Sensor bzw. EMMA
- Externer Leitungsschutzschalter; Installation durch Elektrofachkraft
Downloads
Datenblatt Huawei Smart Charger 7KS / 22KT (siehe Dokumente)
