Beschreibung

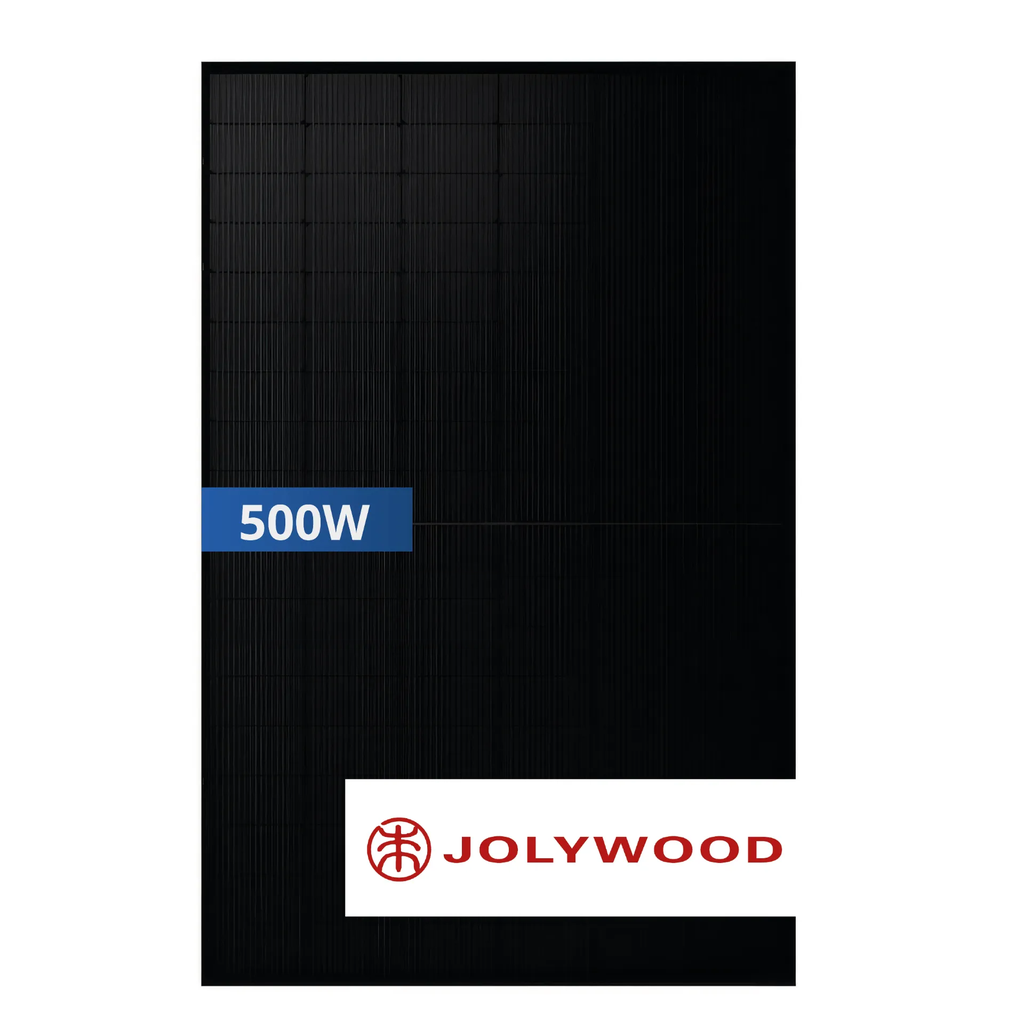

Das Jolywood JW-HD108N-R2-500 ist ein bifaziales n-Typ-TOPCon-Solarmodul im Glas-Glas-Aufbau mit 500 W Nennleistung und 22,5 % Modulwirkungsgrad. Das Herstellerdatenblatt führt die Serie JW-HD108N-R2 als „n-type Bifacial Dual-Glass Transparent Black Module“ der Black Series mit J-TOPCon-Technologie. Die n-Typ-Zelle zeigt keine lichtinduzierte Degradation (Zero LID) und ist laut Hersteller widerstandsfähig gegen Hot-Spots; über 30 Jahre Lebensdauer verspricht Jolywood 10 – 30 % mehr Ertrag als bei herkömmlichen p-Typ-Modulen. Mit 80 % Bifazialität nutzt das Modul zusätzliches Licht von der Rückseite und eignet sich laut Hersteller auch für BIPV, vertikale Montage sowie schnee-, feuchtigkeits-, wind- und staubbelastete Standorte.
Merkmale
- n-Typ-TOPCon-Zellen (J-TOPCon) ohne lichtinduzierte Degradation (Zero LID), hohe Beständigkeit gegen Hot-Spots
- Bifazial: Bifazialität 80 %, bei 20 % Rückseitengewinn bis 600 W
- Glas-Glas-Aufbau mit 2,0 mm / 2,0 mm teilvorgespanntem Glas, Rahmen aus eloxierter Aluminiumlegierung
- Niedriger Temperaturkoeffizient der Leistung (−0,280 %/°C), gute Schwachlicht-Performance laut Hersteller
- Anschlussdose IP68 mit 3 Dioden, Anschlusskabel 4,0 mm² mit je 1.300 mm Länge
- 1.500 V DC Systemspannung, statische Last 5.400 Pa (Vorderseite) und 2.400 Pa (Rückseite)
- 30 Jahre lineare Leistungsgarantie (mind. 99,0 % im ersten Jahr, max. 0,40 % pro Jahr, 87,4 % nach 30 Jahren), 12 Jahre Produktgarantie
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller | Jolywood (Taizhou) Solar Technology Co., Ltd. |
| Hersteller-Typ | JW-HD108N-R2-500 (Serie JW-HD108N-R2) |
| Nennleistung Pmax (STC) | 500 W |
| Leistungstoleranz | ± 3 % Messtoleranz |
| Modulwirkungsgrad | 22,5 % |
| Spannung im MPP Vmp | 33,50 V |
| Strom im MPP Imp | 14,92 A |
| Leerlaufspannung Voc | 39,03 V |
| Kurzschlussstrom Isc | 15,78 A |
| Leistung unter NMOT | 375 W (Vmp 32,08 V, Imp 11,67 A, Voc 37,37 V, Isc 12,75 A) |
| Leistung bei 20 % Rückseitengewinn | 600 W (Vmp 33,60 V, Imp 17,86 A) |
| Zelltyp | n-Typ TOPCon (J-TOPCon), 108 Zellen |
| Bifazialität | 80 % (Toleranz ± 5 %) |
| Modulaufbau | Glas-Glas (Dual-Glass), vorne / hinten 2,0 mm teilvorgespanntes Glas |
| Rahmen | Eloxierte Aluminiumlegierung |
| Abmessungen L × B × H | 1.960 × 1.134 × 30 mm |
| Gewicht | 27,3 kg |
| Anschlussdose / Kabel | IP68, 3 Dioden / 4,0 mm², +1.300 mm / −1.300 mm |
| Max. Systemspannung | 1.500 V DC (IEC) |
| Max. Nennstrom der Strangsicherung | 35 A |
| Temperaturkoeffizient Pmax | −0,280 %/°C |
| Temperaturkoeffizient Voc / Isc | −0,250 %/°C / +0,045 %/°C |
| Nominelle Betriebszelltemperatur (NMOT) | 45 ± 2 °C |
| Betriebstemperatur | −40 bis +85 °C |
| Max. statische Last | Vorderseite 5.400 Pa, Rückseite 2.400 Pa |
| Normen | IEC 61215 (2021), IEC 61730 (2023), IEC 61701, IEC 62716 |
| Produktgarantie | 12 Jahre (Material und Verarbeitung) |
| Leistungsgarantie | 30 Jahre linear, 99,0 % im 1. Jahr, 87,4 % nach 30 Jahren |
| Verpackung | 37 Stück je Palette |
Lieferumfang
- 1 × Jolywood Solarmodul JW-HD108N-R2-500W mit angeschlossener Anschlussdose und Anschlusskabeln
- Nicht enthalten: Montagesystem, Wechselrichter, Verlängerungsleitungen und Zubehör
Zusätzlich erforderlich
- Wechselrichter, dessen Eingangsdaten zu Voc, Isc und Strangauslegung der Module passen
- Montagesystem bzw. Unterkonstruktion passend zur Modulgröße und Rahmenhöhe (30 mm)
- DC-Leitungen, Steckverbinder und Schutzeinrichtungen (bauseits)
- Planung und Installation durch einen Elektrofachbetrieb
Downloads
Datenblatt Jolywood JW-HD108N-R2 Serie (siehe Dokumente)
