Beschreibung

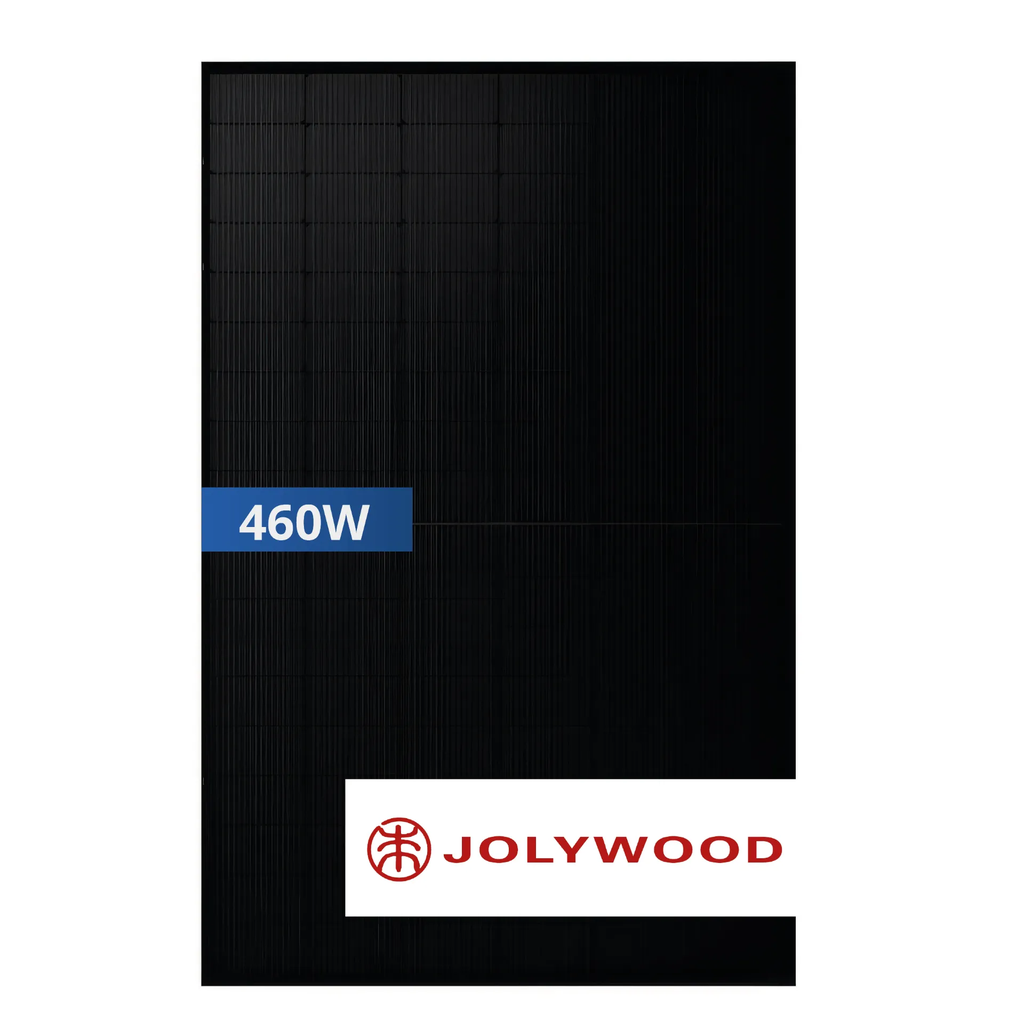

Das Jolywood JW-HD96N-R2-460W ist ein bifaziales n-Typ-TOPCon-Solarmodul im Glas-Glas-Aufbau mit 460 W Nennleistung und 23,0 % Modulwirkungsgrad. Es gehört zur Niwa Black Series von Jolywood; das Herstellerdatenblatt führt die Serie JW-HD96N-R2 als „n-type Bifacial Dual-Glass Transparent Black Module“. Beide Modulseiten erzeugen Strom, die Rückseite nutzt reflektiertes Licht. Der Hersteller nennt als Einsatzgebiete unter anderem BIPV und vertikale Installation sowie schnee-, feuchtigkeits-, wind- und staubbelastete Standorte. Es gelten 25 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie.
Merkmale
- Bifazial: Zellen nutzen Vorder- und Rückseite, Bifazialität 80 %
- n-Typ-TOPCon-Zellen (J-TOPCon) ohne lichtinduzierte Degradation (Zero LID), hohe Beständigkeit gegen Hotspots
- Glas-Glas-Aufbau mit 2,0 mm / 2,0 mm teilvorgespanntem Glas, Rahmen aus eloxierter Aluminiumlegierung
- Niedriger Temperaturkoeffizient der Leistung (−0,280 %/°C), bessere Leistung bei schwachem Licht laut Hersteller
- Anschlussdose IP68 mit 3 Dioden, Anschlusskabel 4,0 mm² mit je 1.200 mm Länge
- 1.500 V DC Systemspannung, statische Last 5.400 Pa (Vorderseite) und 2.400 Pa (Rückseite)
- Leistungsgarantie: mindestens 99,0 % im ersten Jahr, danach maximal 0,40 % Degradation pro Jahr, 87,4 % nach 30 Jahren
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller | Jolywood (Taizhou) Solar Technology Co., Ltd. |
| Hersteller-Artikelnummer / Modell | JW-HD96N-R2-460 (Serie JW-HD96N-R2, Niwa Black Series) |
| Nennleistung Pmax (STC) | 460 W |
| Leistungstoleranz | 0 – +3 % |
| Modulwirkungsgrad | 23,0 % |
| Spannung im MPP Vmp | 30,34 V |
| Strom im MPP Imp | 15,16 A |
| Leerlaufspannung Voc | 35,31 V |
| Kurzschlussstrom Isc | 16,00 A |
| Zelltyp | n-Typ TOPCon (J-TOPCon) |
| Zellanzahl | 96 Stück |
| Bifazialität | Ja, Bifazialfaktor 80 % (Toleranz ± 5 %) |
| Modulaufbau | Glas-Glas (Dual-Glass), vorne / hinten 2,0 mm teilvorgespanntes Glas |
| Rahmen | Eloxierte Aluminiumlegierung |
| Abmessungen L × B × H | 1.762 × 1.134 × 30 mm |
| Gewicht | 24,6 kg |
| Anschlussdose / Kabel | IP68, 3 Dioden / 4,0 mm², +1.200 mm / −1.200 mm |
| Max. Systemspannung | 1.500 V DC (IEC) |
| Max. Nennstrom der Strangsicherung | 35 A |
| Temperaturkoeffizient Pmax | −0,280 %/°C |
| Temperaturkoeffizient Voc / Isc | −0,250 %/°C / +0,045 %/°C |
| Nominelle Betriebszelltemperatur (NMOT) | 45 ± 2 °C |
| Betriebstemperatur | −40 bis +85 °C |
| Max. statische Last | Vorderseite 5.400 Pa, Rückseite 2.400 Pa |
| Normen | IEC 61215 (2021), IEC 61730 (2023), IEC 61701, IEC 62716 |
| Produktgarantie | 25 Jahre (Material und Verarbeitung) |
| Leistungsgarantie | 30 Jahre linear, 99,0 % im 1. Jahr, 87,4 % nach 30 Jahren |
| Verpackung | 37 Stück je Palette |
Elektrische Werte unter Standardtestbedingungen (STC): 1.000 W/m², Zelltemperatur 25 °C, AM 1,5. Angaben laut Herstellerdatenblatt, Leistungsmesstoleranz ± 3 %.
Lieferumfang
- 1 Jolywood Solarmodul JW-HD96N-R2-460W mit angeschlossener Anschlussdose und Anschlusskabeln
- Nicht enthalten: Montagesystem, Wechselrichter, DC-Leitungen und Zubehör
Zusätzlich erforderlich
- Montagesystem bzw. Unterkonstruktion passend zur Modulgröße und Rahmenhöhe (30 mm)
- Wechselrichter, dessen Eingangsdaten zu Voc, Isc und Strangauslegung der Module passen
- DC-Leitungen, Steckverbinder und Schutzeinrichtungen (bauseits)
- Planung und Installation durch einen Elektrofachbetrieb
Downloads
Datenblatt Jolywood JW-HD96N-R2 (siehe Dokumente)
