Beschreibung

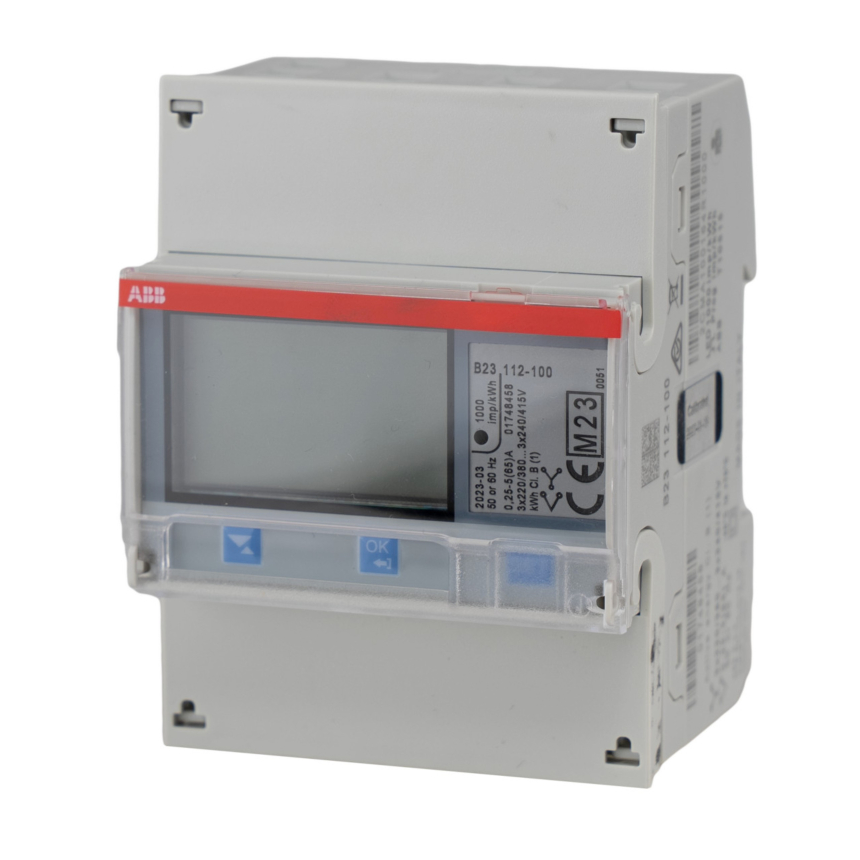

Der KERMI Stromzähler Modbus erfasst den Stromverbrauch eines Drehstromnetzes für die x-center pro Regelung. Der Zähler ist MID-geeicht und gemäß IEC zugelassen; die Kommunikation mit der Regelung erfolgt über die integrierte RS-485-Schnittstelle (Modbus RTU). Zusätzlich steht ein S0-Impulsausgang zur Ausgabe der Wirkenergie zur Verfügung. Die Einbaubreite beträgt 4 Teilungseinheiten.
Merkmale
- Direktmessender Drehstromzähler bis 65 A
- Modbus RTU über RS-485 – direkte Anbindung an x-center pro (Power-to-Heat, Wärmemengen-/Stromerfassung)
- S0-Impulsausgang für Wirkenergie
- MID-geeicht, EN 50470-1, IEC-Zulassung
- Hutschienenmontage, 4 TE, Schutzart IP20
- Passend zu x-change dynamic eco und pro mit Hydrobox / x-center pro
Technische Daten
| Merkmal | Stromzähler Modbus |
|---|
| Hersteller-Artikelnummer | W40719 |
| Serie | x-center pro |
| Bezeichnung | Modbusfähiger Drehstromzähler mit S0-Schnittstelle |
| Zählertyp | direktmessend, 3-phasig |
| Bemessungsspannung | 3 × 220–240 V |
| Bemessungsstrom | 5 A, max. 65 A |
| Kommunikation | RS-485 (Modbus RTU) |
| Impulsausgang | S0 (Wirkenergie) |
| Normen / Zulassung | EN 50470-1, MID-geeicht, zugelassen gemäß IEC |
| Schutzart | IP20 |
| Montage / Einbaubreite | Hutschiene, 4 Teilungseinheiten |
Lieferumfang
- Modbusfähiger Drehstromzähler mit S0-Schnittstelle
Zusätzlich erforderlich
- KERMI Regelung x-center pro (in Hydrobox eco/pro enthalten)
- Modbus-Datenleitung zur Regelung und Einbau im Zählerschrank (bauseits, Elektrofachkraft)
