Beschreibung

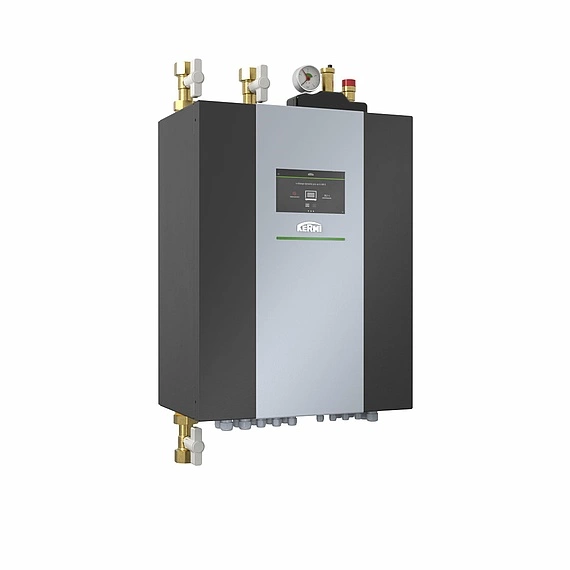

Die KERMI Hydrobox ist die zentrale Regel- und Steuerungseinheit sowie die hydraulische Schnittstelle zwischen x-change dynamic Wärmepumpe und Pufferspeichersystem. Im pulverbeschichteten Metallgehäuse für die Wandmontage sind Speicherladepumpe, 3-Wege-Umschaltventil, Durchlauferhitzer und die x-center pro Regelung mit 7"-Touch-Display bereits verbaut und ab Werk verdrahtet. Die Hydrobox pro ist für die KERMI x-change dynamic pro S/M/L vorgesehen.
Merkmale
- PWM-gesteuerte Speicherladepumpe und 3-Wege-Umschaltventil integriert
- Elektrischer Durchlauferhitzer als Zusatzheizung im Hydraulikkreis
- Alle elektrischen Komponenten ab Werk an der Regelung verdrahtet – minimaler Verkabelungsaufwand
- x-center pro Regelung: 7"-Touch-Farbdisplay, Fernwartung, App- und Web-Bedienung ohne Zubehör
- Diffusionsdichte Dämmung – Kühlbetrieb bis min. 15 °C
- Universalmodul für Zirkulationspumpe oder weiteren gemischten Heizkreis, Smart Grid, Power-to-Heat, Wärmemengenerfassung, Modbus
Technische Daten
| Merkmal | Hydrobox pro |
|---|
| Hersteller-Artikelnummer | W40716 |
| Passend für | KERMI x-change dynamic pro S/M/L |
| Regelung | x-center pro, 7"-Touch-Display, App/Web, fernwartungsfähig, Modbus |
| Spannung Klemmenleiste | 230 V ~1N, 50 Hz |
| Durchlauferhitzer | 400 V ~3N, max. 8,8 kW |
| Max. Massenstrom | 4,0 m³/h |
| Betriebstemperatur min. / max. | 15 / 95 °C |
| Max. Betriebsdruck | 3 bar |
| Umwälzpumpe | Wilo Para G 25-180 / 8-75 / iPWM-6 |
| Energieeffizienzindex Pumpe | ≤ 0,21 |
| Umschaltventil | 3-Wege mit Stellantrieb ESBE ARA 551, KV 10 |
| Zusätzliche Ausgänge | Universalmodul: Zirkulationspumpe oder weiterer gemischter Heizkreis |
| Anschlüsse | 3× IG 1 1/4", gewindedichtend |
| Rückflussverhinderer | im unteren Kugelhahn |
| Abmessungen H × B × T | 905 × 490 × 310 mm |
| Gewicht | 33 kg |
Lieferumfang
- Hydrobox mit x-center pro Regelung, Speicherladepumpe, Umschaltventil und Durchlauferhitzer
- 3 Kugelhähne, davon einer mit Rückflussverhinderer
- Sicherheitsgruppe, Befestigungsset
- 5 Temperaturfühler NTC 10, Außentemperaturfühler NTC 10, 3 Fühlerclips, 2 Tauchhülsen
Zusätzlich erforderlich
- Passende Außeneinheit: KERMI x-change dynamic pro S/M/L
- Pufferspeicher / Warmwasserspeicher (z. B. KERMI x-buffer)
- Daten- und Kommunikationskabel zur Wärmepumpe (bauseits)
Downloads
Datenblatt Hydrobox pro (siehe Dokumente)
