Beschreibung

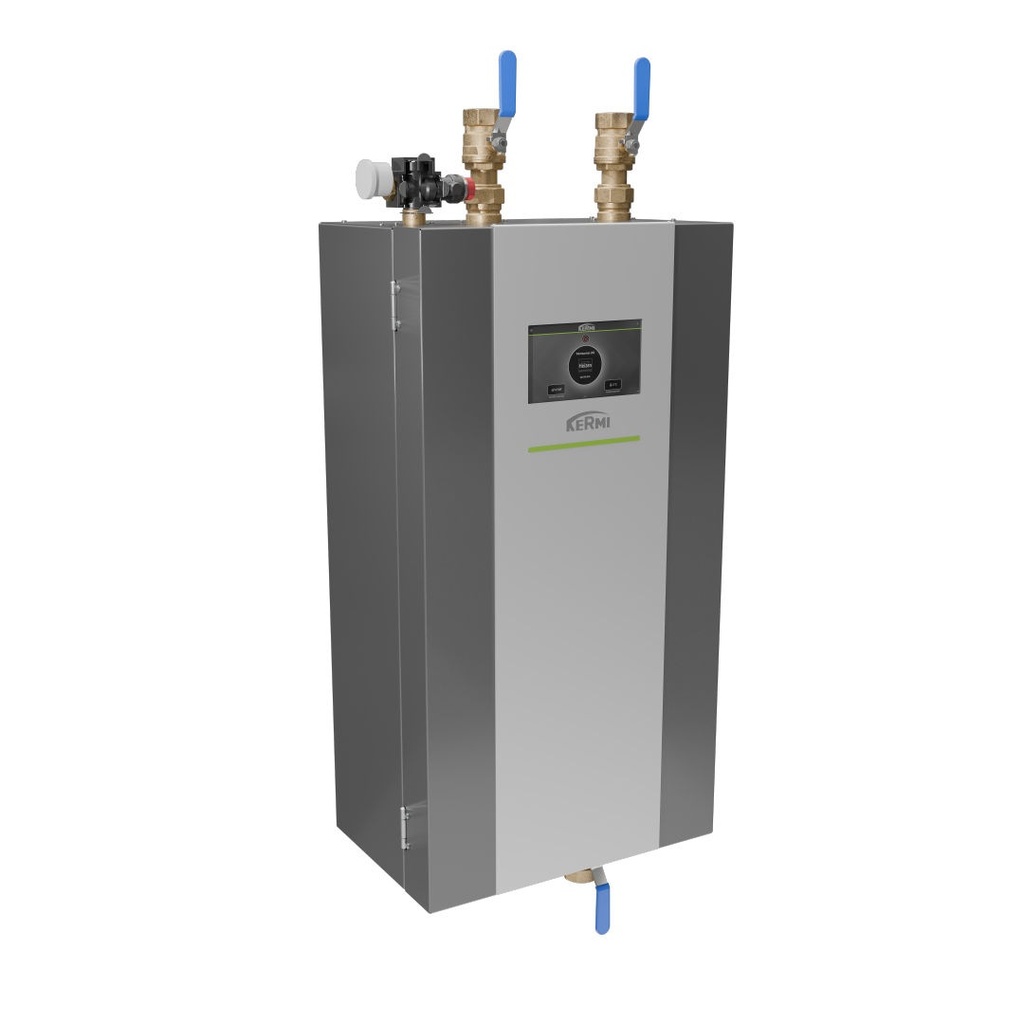

Die KERMI Hydrobox ist die zentrale Regel- und Steuerungseinheit sowie die hydraulische Schnittstelle zwischen x-change dynamic Wärmepumpe und Pufferspeichersystem. Im pulverbeschichteten Metallgehäuse für die Wandmontage sind Speicherladepumpe, 3-Wege-Umschaltventil, Durchlauferhitzer und die x-center pro Regelung mit 7"-Touch-Display bereits verbaut und ab Werk verdrahtet. Die Hydrobox eco ist für die KERMI x-change dynamic eco S/M/L vorgesehen.
Merkmale
- PWM-gesteuerte Speicherladepumpe und 3-Wege-Umschaltventil integriert
- Elektrischer Durchlauferhitzer als Zusatzheizung im Hydraulikkreis
- Alle elektrischen Komponenten ab Werk an der Regelung verdrahtet – minimaler Verkabelungsaufwand
- x-center pro Regelung: 7"-Touch-Farbdisplay, Fernwartung, App- und Web-Bedienung ohne Zubehör
- Diffusionsdichte Dämmung – Kühlbetrieb bis min. 15 °C
Technische Daten
| Merkmal | Hydrobox eco |
|---|
| Hersteller-Artikelnummer | W40853 |
| Passend für | KERMI x-change dynamic eco S/M/L |
| Regelung | x-center pro, 7"-Touch-Display, App/Web, fernwartungsfähig |
| Spannung Klemmenleiste | 230 V ~1N, 50 Hz |
| Durchlauferhitzer | 400 V ~3N, max. 9 kW (230 V: max. 3 kW) |
| Max. Massenstrom | 4,0 m³/h |
| Betriebstemperatur min. / max. | 15 / 70 °C |
| Max. Betriebsdruck | 3 bar |
| Umwälzpumpe | Grundfos UPM4XL, max. 9 m, 90 W |
| Energieeffizienzindex Pumpe | ≤ 0,21 |
| Umschaltventil | 3-Wege mit Stellantrieb (3-Punkt) |
| Zusätzliche Ausgänge | Heizkreispumpen / Universalausgänge 230 V, max. 1 A |
| Anschlüsse | 3× IG 1 1/4", gewindedichtend |
| Rückflussverhinderer | im unteren Kugelhahn |
| Abmessungen H × B × T | 1.040 × 421 × 284 mm (Gehäuse 790 mm) |
| Gewicht | 36 kg |
Lieferumfang
- Hydrobox mit x-center pro Regelung, Speicherladepumpe, Umschaltventil und Durchlauferhitzer
- 3 Kugelhähne, davon einer mit Rückflussverhinderer
- Sicherheitsgruppe, Befestigungsset
- 4 Temperaturfühler NTC 10, Außentemperaturfühler NTC 10, 3 Fühlerclips, 2 Tauchhülsen
Zusätzlich erforderlich
- Passende Außeneinheit: KERMI x-change dynamic eco S/M/L
- Pufferspeicher / Warmwasserspeicher (z. B. KERMI x-buffer)
- Daten- und Kommunikationskabel zur Wärmepumpe (bauseits)
Downloads
Datenblatt Hydrobox eco (siehe Dokumente)
