Beschreibung

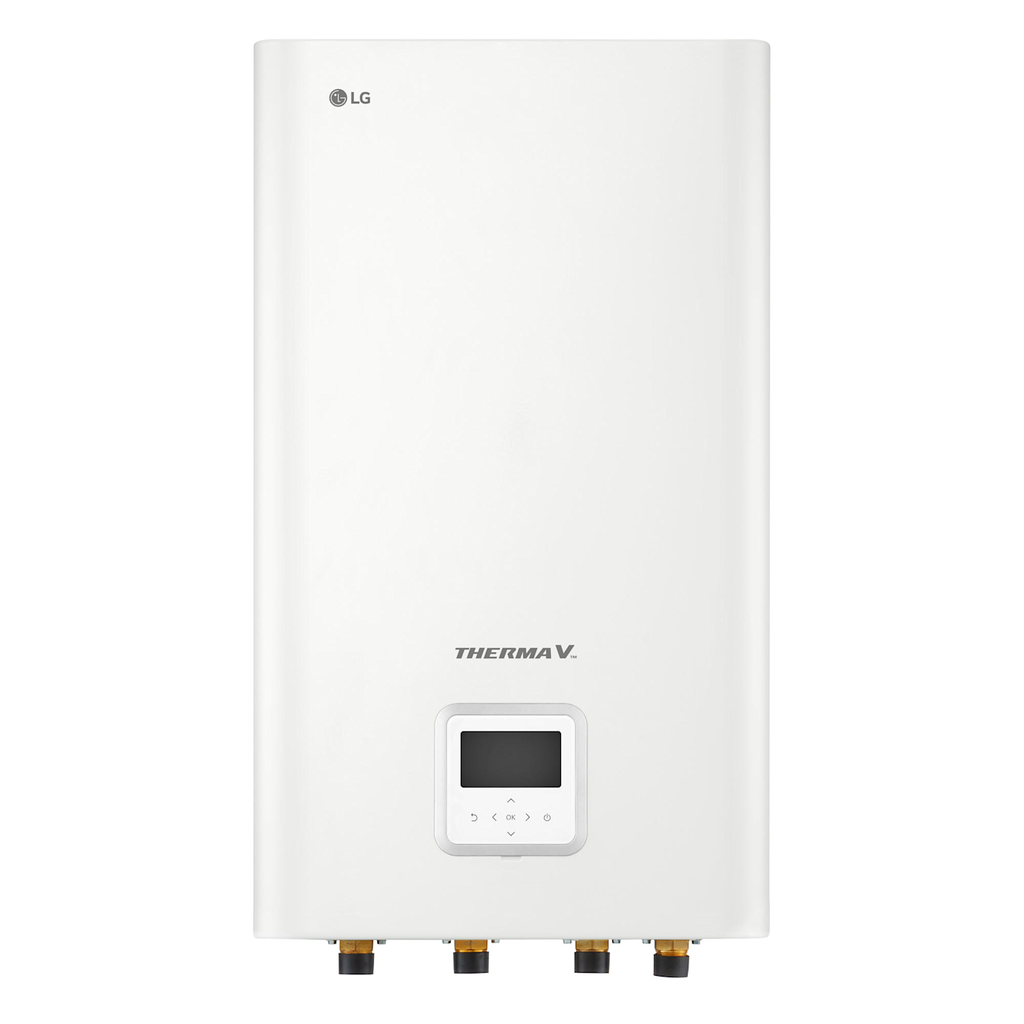

Die LG THERMA V R290 Hydrobox HN1639HC.NK0 ist das zentrale Hydraulikmodul für die THERMA V R290 Monobloc und eignet sich für monovalente wie bivalente Heizsysteme. Steuerung, Ausdehnungsgefäß und dreistufiger Elektroheizstab (3 × 3 kW) sind integriert; alle Wasseranschlüsse liegen an der Geräteunterseite. Das kompakte, geräuscharme Gerät (39 dB(A)) wird an der Wand montiert und über die frontseitig integrierte Kabelfernbedienung bedient.
Merkmale
- Integrierte Steuerung, Ausdehnungsgefäß und Elektroheizstäbe 3 × 3,0 kW (9 kW)
- Getrennte Stromversorgung: Zusatzheizung 400 V / 3~, Steuerung 230 V / 1~
- Kabelfernbedienung frontseitig integriert
- Robustes, selbsttragendes Stahlblechgehäuse mit Korrosionsschutz (RAL 9016)
- Wasseranschlüsse 1" AG, alle Anschlüsse unten – einfache Installation
- Kompakt (490 × 850 × 315 mm) und leise (39 dB(A))
Technische Daten
| Merkmal | Hydrobox HN1639HC.NK0 |
|---|
| Modell | HN1639HC.NK0 |
| EAN | 8806087078442 |
| Passend für | LG THERMA V R290 Monobloc 7 – 16 kW (laut LG-Set-Datenblättern; LG nennt 9/12/14/16 kW) |
| Funktion | Hydraulikmodul mit integrierter Steuerung, Ausdehnungsgefäß und Elektroheizstäben, mono- und bivalent |
| Zusatzheizung | 3 × 3,0 kW = 9 kW, 380–415 V / 3~ / 50 Hz, Nennstrom 16 A |
| Steuerung / Regelung | 220–240 V / 1~ / 50 Hz, empfohlener Schutzschalter 10 A; Kabelfernbedienung frontseitig integriert |
| Betriebsbereich Wasseraustritt | Heizen 15 – 75 °C, Kühlen 5 – 27 °C, Warmwasser 15 – 80 °C |
| Wasseranschlüsse | 1" AG, konisch (ISO 7-1), alle Anschlüsse an der Unterseite |
| Schallleistung / Schalldruck (1 m) | 39 dB(A) / 31 dB(A) |
| Gehäuse | Stahlblech, elektrostatische Polyesterlackierung, Edelweiß RAL 9016 |
| Abmessungen B × H × T | 490 × 850 × 315 mm |
| Gewicht | 31 kg |
Lieferumfang
- Inneneinheit HN1639HC.NK0 mit integrierter Steuerung, Ausdehnungsgefäß und Heizstab
- Kabelfernbedienung (frontseitig integriert)
Zusätzlich erforderlich
- Außeneinheit LG THERMA V R290 Monobloc
- Puffer-/Warmwasserspeicher, Vor-/Rücklauf und Kommunikationskabel zur Außeneinheit (bauseits)
- Optional: WiFi-Modul ThinQ, Cloud Gateway
Downloads
Datenblatt Hydro Unit, Produktdatenblatt EU 811/2013, technische Daten (siehe Dokumente)
