Beschreibung

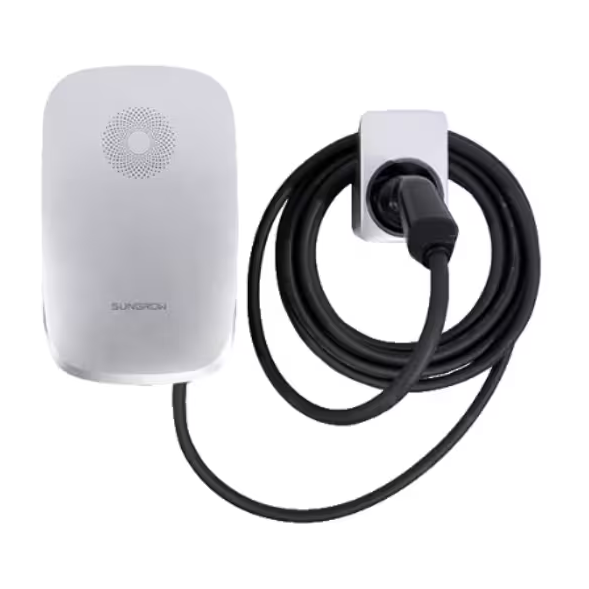

Der Sungrow EV Charger AC22E-01 ist eine dreiphasige Wallbox mit konfigurierbarer Ladeleistung bis 22 kW und integrierter 6-mA-DC-Fehlererkennung. Sie lädt mit dem fest angeschlossenen 7-m-Typ-2-Kabel, unterstützt verschiedene Lademodi – darunter PV-Überschussladen – und lässt sich per RFID-Karte, Plug & Play oder über die iSolarCloud- bzw. iEnergyCharge-App steuern. In Kombination mit einem Sungrow Hybrid-Wechselrichter der SH-RT-Serie und einem Smart Meter nutzt sie überschüssigen Solarstrom optimal und vermeidet mit adaptivem Lastmanagement eine Überlastung des Hausanschlusses. IP65 und IK10 erlauben die Montage an Wand oder Standsäule, innen wie außen; ein optionaler MID-Zähler ermöglicht die genaue Abrechnung der Ladevorgänge.
Merkmale
- Konfigurierbar 11 kW oder 22 kW, automatische Phasenumschaltung
- Integrierter MID-Zähler (optional) für genaue Verbrauchsmessung
- PV-Überschussladen in Kombination mit Sungrow Hybrid-WR (SH-RT)
- Zugang per RFID, Plug & Play oder App; Steuerung über iSolarCloud
- Wand- oder Pfostenmontage, IP65 / IK10, −30 bis +50 °C
- 2 RFID-Karten und 7-m-Ladekabel Typ 2 im Lieferumfang
Technische Daten
| Merkmal | Sungrow AC22E-01 |
|---|
| Hersteller-Artikelbezeichnung | AC22E-01 |
| Typ | AC-Wallbox mit MID-Zähler, konfigurierbar 11 / 22 kW |
| Netzanschluss | 3 / N / PE, 230 V / 400 V, 50/60 Hz, TT / TN |
| Max. Ladeleistung | 22 kW / 11 kW (konfigurierbar) |
| Max. Ladestrom | 32 A / 16 A (konfigurierbar) |
| Ladeanschluss / Kabellänge | Typ 2, fest angeschlossen, 7 m |
| Automatische Phasenumschaltung | ja |
| Fehlerstromschutz | integrierte DC-Fehlerstromüberwachung 6 mA |
| Schutzfunktionen | Überlast-, Übertemperatur-, Überspannungsschutz, Erdschlussmessung |
| Energiezähler | MID-zertifizierter Stromzähler (optional), Genauigkeitsklasse B |
| Lademodi | PV-Überschussladen, Schnellladen, terminiertes Laden, benutzerdefiniert über iSolarCloud |
| Zugangsberechtigung | Plug & Play, RFID-Karte (Mifare ISO 14443 A), iSolarCloud / iEnergyCharge App |
| Kommunikation | RS485 (zu Wechselrichter / Zähler), WLAN, Ethernet, 4G; OCPP 1.6J |
| Kompatible Wechselrichter | Sungrow SH-RT V11-Serie, SH-RT-20-Serie; T-Serie mit iHomeManager |
| Lastmanagement | adaptives Lastmanagement mit zusätzlichem Smart Meter |
| Schutzart / Stoßfestigkeit | IP65 / IK10 |
| Umgebungstemperatur | −30 bis +50 °C |
| Kühlung | natürliche Konvektion |
| Montage | Wandhalterung (Standard), Standsäule (optional) |
| Abmessungen B × H × T | 214 × 346 × 125 mm |
| Gewicht | < 6,65 kg |
| Garantie | 3 Jahre Standard (Herstellerangabe), erweiterbar auf 5 Jahre |
Lieferumfang
- 1 × Sungrow EV Charger AC22E-01 mit 7 m Ladekabel Typ 2
- 2 × RFID-Karte
- Wandhalterung, Montagematerial
Zusätzlich erforderlich
- Sungrow Hybrid-Wechselrichter SH-RT-Serie für PV-Überschussladen (T-Serie benötigt iHomeManager)
- Sungrow Smart Meter für adaptives Lastmanagement
- Optionale Standsäule bei freistehender Montage
- Installation durch Elektrofachkraft
Downloads
Datenblatt Sungrow EV Charger AC22E-01 MID (siehe Dokumente)
