Beschreibung

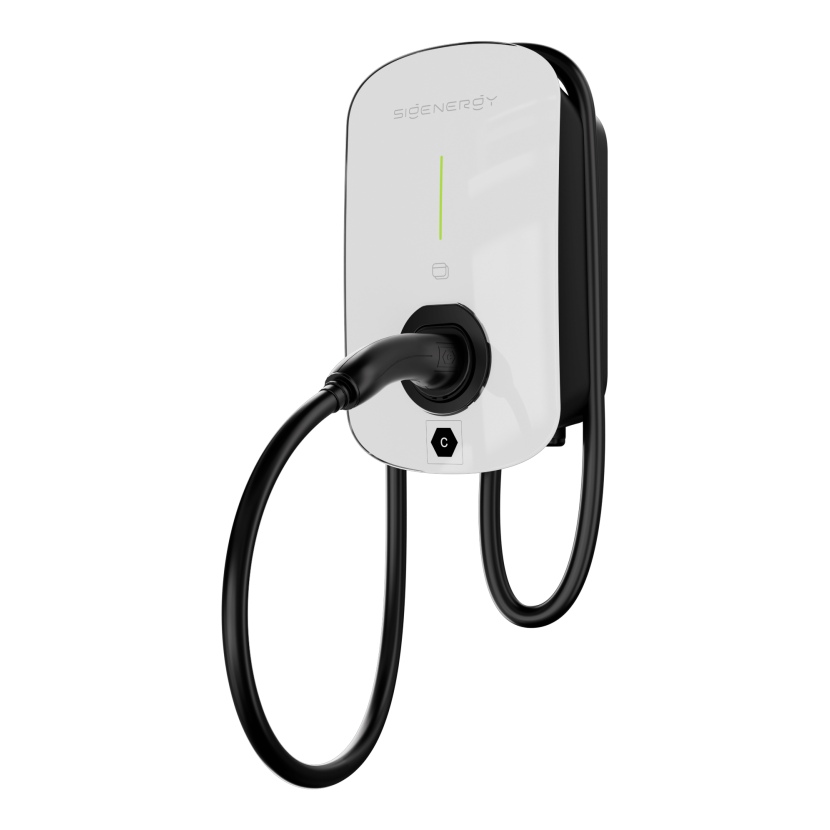

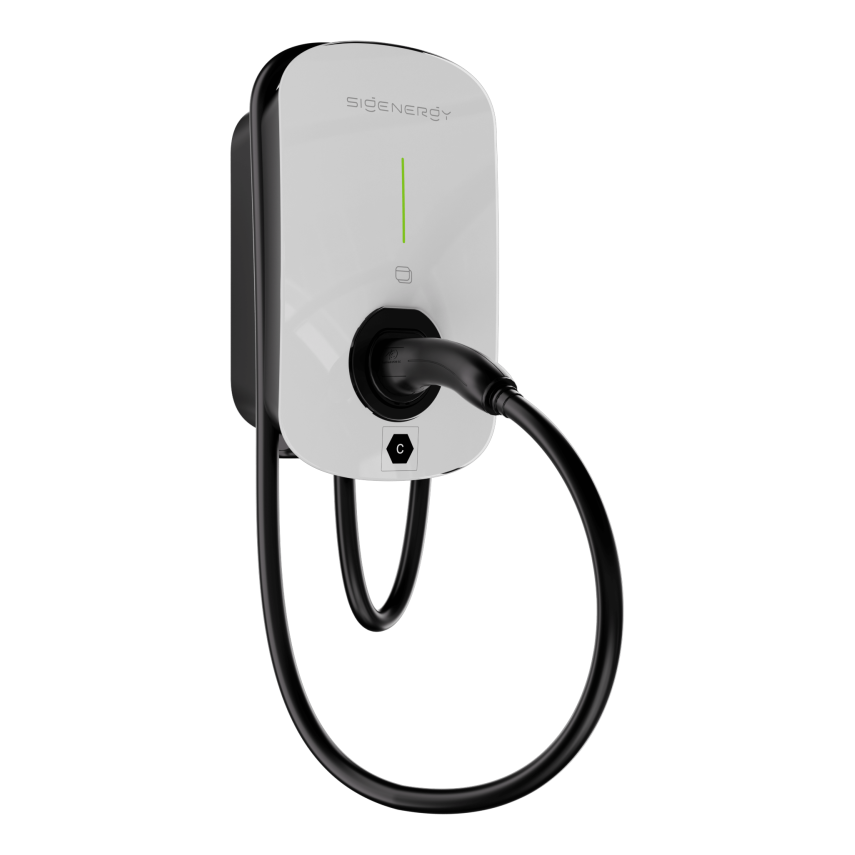

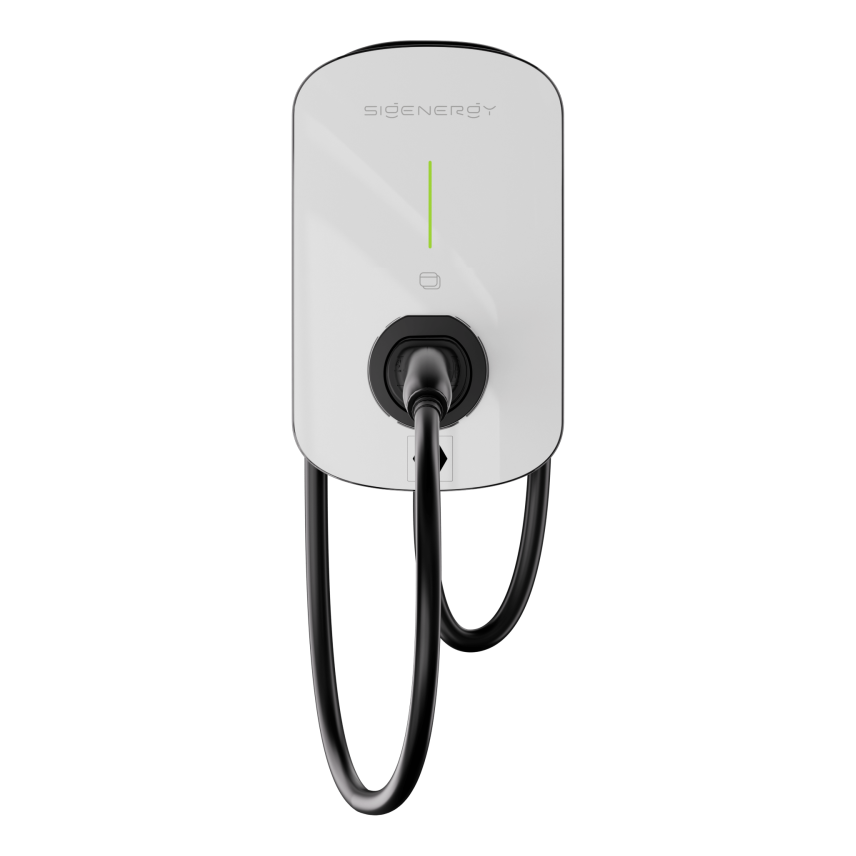

Die Sigenergy Sigen EV AC Charger Wallbox mit 11 kW Ladeleistung und 5 m Typ-2-Kabel ist die Ladelösung für Elektrofahrzeuge im SigenStor-System – zu Hause wie im Gewerbe. Sie integriert sich nahtlos in das Sigenergy Home Energy System und lädt per dynamischem Lastmanagement ohne Netzüberlastung, mit PV-Überschuss, Solar-Boost oder im Schnelllademodus. Der integrierte Fehlerstromschutz (DC 6 mA / AC 30 mA) spart den externen RCD, die Kabeleinführung ist oben, unten oder hinten möglich. IP65 erlaubt Innen- und Außenmontage; Bedienung per mySigen App oder LED-Anzeige.
Merkmale
- 11 kW dreiphasig, 6 – 16 A, regelbar, Typ-2-Kabel 5 m
- PV-Überschussladen, Solar-Boost und Schnellladen im SigenStor-System
- Dynamisches Lastmanagement und Phasenumschaltung (mit Sigen Power Sensor)
- Integrierter DC-6-mA- und AC-30-mA-Fehlerstromschutz, PEN-Schutz
- 4G, WLAN, Ethernet, RS-485/Modbus, OCPP 1.6J; mySigen App
- IP65, −30 bis +55 °C, wartungsfrei, Kabeleinführung oben/unten/hinten
Technische Daten
| Merkmal | Sigen EVAC 11 |
|---|
| Hersteller-Artikelnummer | 11070012 |
| Modell | Sigen EVAC 11 4G T2-WH |
| Typ | AC-Wallbox dreiphasig mit fest angeschlossenem Typ-2-Ladekabel (5 m) |
| Nennladeleistung | 11 kW |
| Netzanschluss | 3W+N+PE, 220 – 240 / 380 – 415 V, 50/60 Hz |
| Ladestrom | 6 – 16 A, regelbar |
| Fahrzeuganschluss | Stecker Typ 2, Kabel 5 m |
| AC-Zuleitung | 2,5 – 6,0 mm², Kabeleinführung oben / unten / hinten |
| Fehlerstromschutz | integriert: DC 6 mA (IEC 62955) und AC 30 mA |
| Weitere Schutzfunktionen | Über-/Unterspannung, Überlast, Übertemperatur, PEN-Schutz, Erdschluss, Überspannung; Netzformen TT, TN, IT |
| Lademodi | PV-Überschussladen, Solar-Boost, Schnellladen (mit SigenStor) |
| Lastmanagement | dynamisch (mit Sigen Power Sensor), Phasenumschaltung |
| Messung | integrierter Mess-IC, externer Zähler über RS485 |
| Kommunikation | 4G, WLAN, Fast Ethernet; RS-485 / Modbus RTU; OCPP 1.6J |
| Bedienung | LED-Anzeige, mySigen App |
| Standby-Verbrauch | < 3,6 W |
| Betriebstemperatur / Lagertemperatur | −30 bis +55 °C / −40 bis +70 °C |
| Kühlung / Schutzart | natürliche Konvektion / IP65, wartungsfrei |
| Montage | Wandmontage, innen und außen |
| Normen | EN IEC 61851-1, IEC 62955, EN IEC 61851-21-2, EN IEC 62311, EN 50665 |
| Abmessungen B × H × T | 234 × 384 × 126 mm |
| Gewicht | 4,5 – 6,4 kg (je nach Ausführung) |
Lieferumfang
- Sigenergy Sigen EV AC Charger 11 kW mit 5 m Typ-2-Ladekabel
- Wandhalterung, Montagematerial, Dokumentation
Zusätzlich erforderlich
- Netzanschluss 400 V dreiphasig, Absicherung bauseits (FI integriert)
- Für PV-Überschussladen und Lastmanagement: SigenStor-System bzw. Sigen Power Sensor
Downloads
Datenblatt Sigenergy Sigen EV AC Charger 7 / 11 / 22 kW (siehe Dokumente)
