Beschreibung

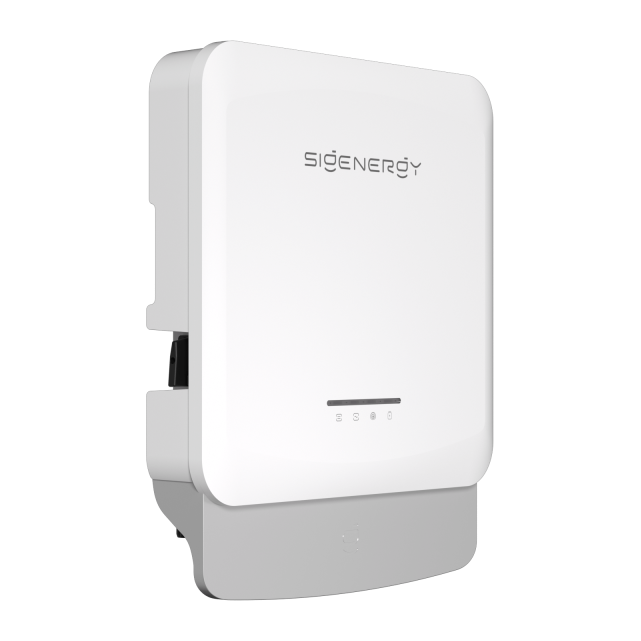

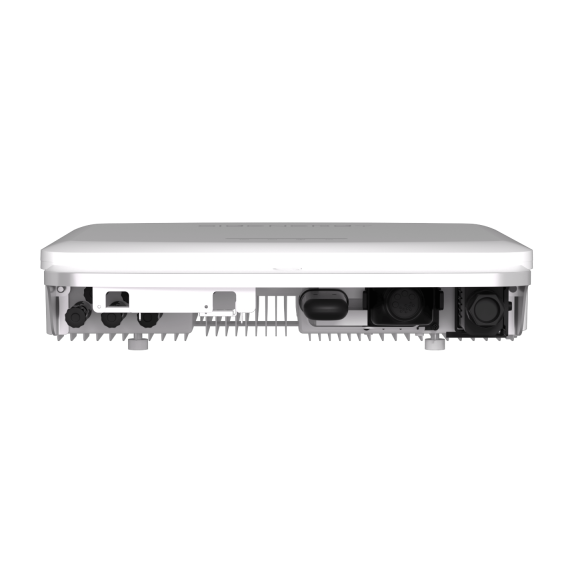

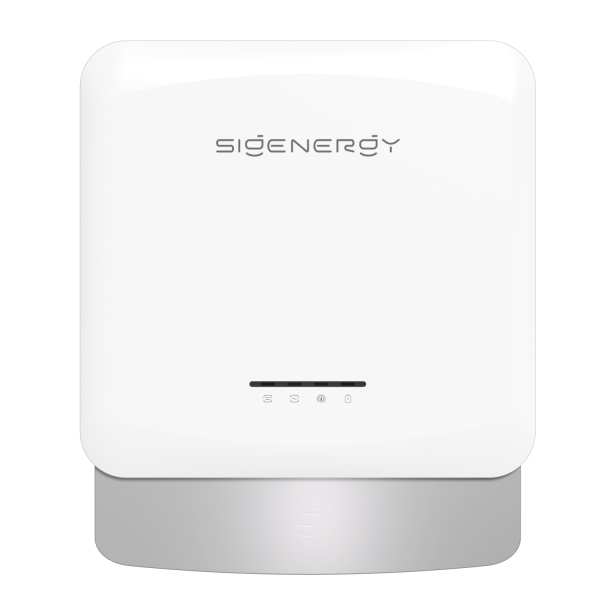

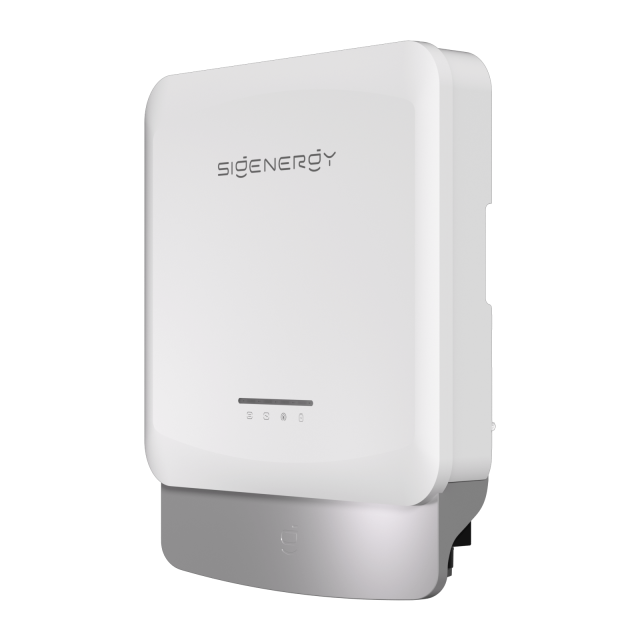

Der Sigenergy Sigen Hybrid Wechselrichter 12 kW TP2 ist ein dreiphasiger, batterie-ready Hybrid-Wechselrichter im ultraflachen Gehäuse mit nur 99 mm Tiefe. Mit bis zu 98,7 % Wirkungsgrad, zwei MPP-Trackern (160 – 1.000 V) und lüfterlosem Design bei nur 28 dB arbeitet er effizient und leise; IP66 erlaubt Innen- und Außenmontage. SigenStor-Batteriemodule lassen sich über den SigenStor Battery Controller jederzeit nachrüsten, mit dem Sigen Energy Gateway wird unterbrechungsfreier Notstrom (0 ms) möglich. AFCI, Überspannungsschutz Typ II und Fehlerstromüberwachung sind integriert; Monitoring per mySigen App.
Merkmale
- Dreiphasig 12 kW, 2 MPPT (160 – 1.000 V), bis 24.000 Wp PV
- Batterie-ready: SigenStor BAT-Module über SigenStor BC nachrüstbar (1 – 6 Module)
- Notstrom mit 0 ms Umschaltung in Kombination mit Sigen Energy Gateway
- Max. Wirkungsgrad 98,7 %, lüfterlos, nur 28 dB
- Ultraflach 99 mm, kompakteste Bauform, schnelle Wandmontage, IP66
- AFCI, Überspannungsschutz Typ II, Fehlerstromüberwachung; WLAN / Ethernet / RS485 / 4G
Technische Daten
| Merkmal | Sigen Hybrid 12.0 TP2 |
|---|
| Hersteller-Artikelnummer | 11010186 |
| Modell | Sigen Hybrid 12.0 TP2 |
| Typ | Dreiphasiger Hybrid-Wechselrichter, batterie-ready (SigenStor BAT über SigenStor BC) |
| Max. PV-Leistung | 24.000 Wp |
| Max. DC-Eingangsspannung / Nenn-Eingangsspannung | 1.100 V / 600 V |
| MPPT-Spannungsbereich / Startspannung | 160 – 1.000 V / 180 V |
| MPP-Tracker / Eingänge je MPPT | 2 / 1 / 2 |
| Max. Eingangsstrom / Kurzschlussstrom je MPPT | 16 / 32 A / 22 / 44 A |
| AC-Nennleistung / Max. Scheinleistung | 12.000 W / 13.200 VA |
| AC-Nennstrom / Max. Ausgangsstrom | 18,2 A / 20,1 A |
| AC-Nennspannung / Frequenz | 3W+N+PE, 230 / 400 V / 50 – 60 Hz |
| Leistungsfaktor / THDi | 0,8 kap. bis 0,8 ind. / < 3 % |
| Max. / Europäischer Wirkungsgrad | 98,7 % / 98,2 % |
| Batterie | SigenStor BAT-Serie über SigenStor BC, 1 – 6 Module, 600 – 900 V |
| Spitzenausgangsleistung (10 s) | 18.000 W |
| Backup | 0 ms Umschaltung mit Sigen Energy Gateway |
| Schutz | AFCI, DC/AC-Überspannungsschutz Typ II, DC-Verpolungsschutz, Isolations- und Fehlerstromüberwachung, Inselnetzerkennung, AC-Überstrom-/Kurzschlussschutz |
| Kommunikation | WLAN, Fast Ethernet, RS485, Sigen CommMod (4G/3G) |
| Betriebstemperatur / Lagertemperatur | −30 bis +60 °C / −40 bis +70 °C |
| Luftfeuchte / Aufstellhöhe | 0 – 95 % / max. 4.000 m |
| Kühlung / Geräusch / Schutzart | natürliche Konvektion, lüfterlos / 28 dB / IP66 |
| Montage | Wandmontage, innen und außen |
| Abmessungen B × H × T | 475 × 568 × 99 mm |
| Gewicht | 19,5 kg |
| Garantie | 10 Jahre |
Lieferumfang
- Sigenergy Sigen Hybrid Wechselrichter 12 kW TP2
- Wandhalterung, Steckverbinder, Dokumentation
Zusätzlich erforderlich
- Für Speicherbetrieb: Sigenergy SigenStor Battery Controller + SigenStor Batteriemodule
- Für Notstrom: Sigenergy Sigen Energy Gateway; für Einspeiseregelung: Sigenergy Power Sensor
- Netzanschluss 3/N/PE 400 V, Absicherung und PV-Strings bauseits
Downloads
Datenblatt Sigenergy Sigen Hybrid Wechselrichter TP2 3 – 12 kW (siehe Dokumente)
