Beschreibung

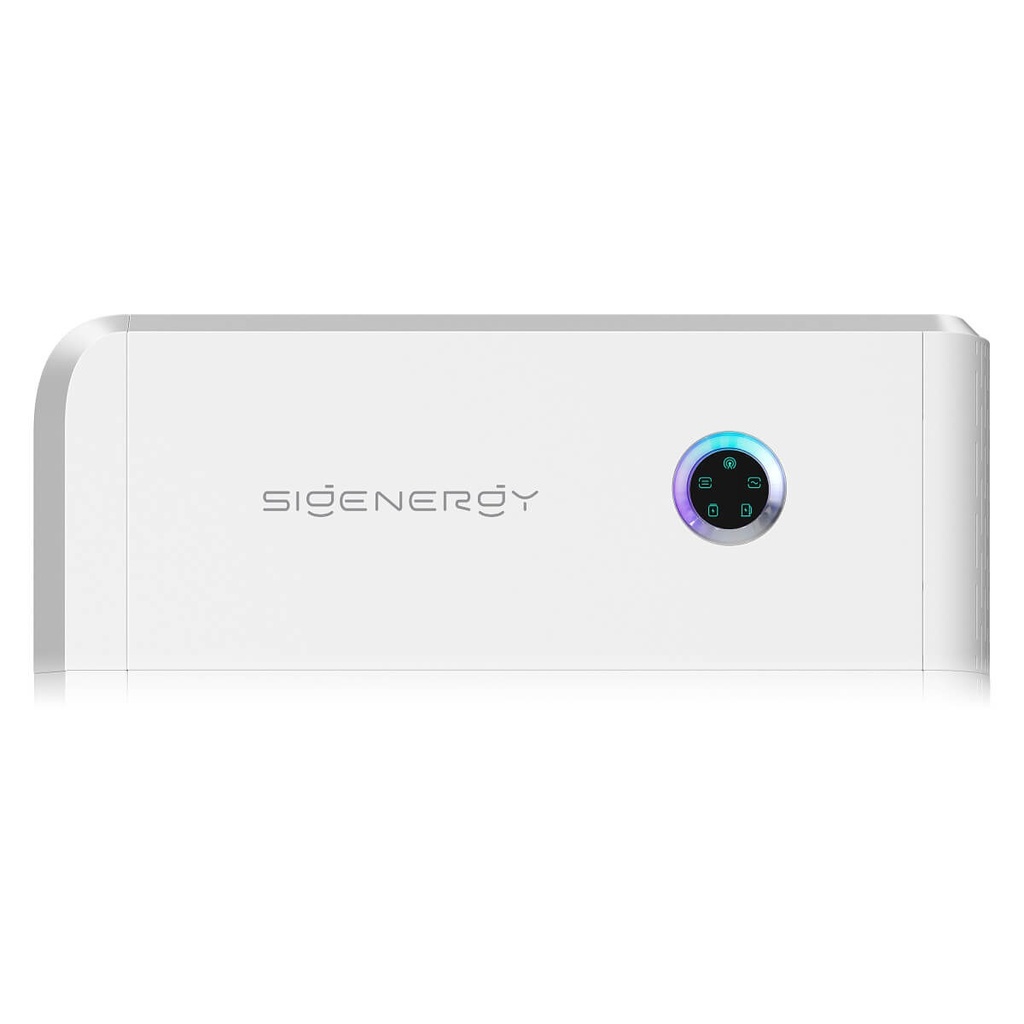

Der Sigenergy SigenStor Energy Controller 15 kW (Modell SigenStor EC 15.0 TP) ist der dreiphasige Hybrid-Wechselrichter des modularen SigenStor-Speichersystems. Er verbindet PV-Generator, Batterie und Hausnetz in einem Gerät, arbeitet netzgekoppelt und im Inselbetrieb und steuert die Energieflüsse über das integrierte Energiemanagement. Unter dem Energy Controller werden 1 – 6 SigenStor-Batteriemodule (SigenStor BAT) gestapelt. Zusammen mit Sigen Energy Gateway und Sigen Battery schaltet das System bei Netzausfall lastseitig ohne Unterbrechung (0 ms) in den Notstrombetrieb um.
Merkmale
- Dreiphasig, Nennausgangsleistung 15.000 W, max. Scheinleistung 16.500 VA
- Max. PV-Leistung 24.000 W (DC/AC-Verhältnis bis 1,6), 3 MPP-Tracker, MPPT-Bereich 160 – 1.000 V
- Batterieanschluss für 1 – 6 SigenStor BAT-Module (600 – 900 V)
- Notstrom-Spitzenleistung 22.500 W für 10 Sekunden, Umschaltzeit 0 ms mit Sigen Energy Gateway und Sigen Battery
- Max. Wirkungsgrad 98,3 %, europäischer Wirkungsgrad 97,9 %
- Schutzart IP66, aktive Kühlung, Kommunikation über WLAN, Fast Ethernet, RS485 und Sigen CommMod (4G/3G)
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11010015 |
| Hersteller-Modell | SigenStor EC 15.0 TP |
| Gerätetyp | Dreiphasiger Hybrid-Wechselrichter (Sigen Energy Controller) |
| Max. PV-Leistung | 24.000 W |
| Max. DC-Eingangsspannung | 1.100 V |
| Nominale DC-Eingangsspannung | 600 V |
| Startspannung | 180 V |
| MPPT-Spannungsbereich | 160 – 1.000 V |
| Anzahl MPP-Tracker | 3 |
| Max. Anzahl Eingänge je MPPT | 1 |
| Max. Eingangsstrom je MPPT | 16 A |
| Max. Kurzschlussstrom je MPPT | 20 A |
| Nennausgangsleistung (netzgebunden) | 15.000 W |
| Max. Ausgangsscheinleistung | 16.500 VA |
| Nennausgangsstrom | 22,8 A |
| Max. Ausgangsstrom | 25,1 A |
| Nennausgangsspannung | 380 / 400 V, 3W+N+PE |
| Nennfrequenz | 50 / 60 Hz |
| Leistungsfaktor | 0,8 kap. … 0,8 ind. |
| Klirrfaktor (THDi) | < 2 % |
| Max. Wirkungsgrad | 98,3 % |
| Europäischer Wirkungsgrad | 97,9 % |
| Notstrom: Spitzenausgangsleistung (10 s) | 22.500 W |
| Notstrom: Ausgangsspannung / Frequenz | 380 / 400 V, 3W+N+PE / 50 / 60 Hz |
| Unterbrechungszeit Backup-Schalter | 0 ms (lastseitig, mit Sigen Energy Gateway und Sigen Battery) |
| Batteriemodule | SigenStor BAT-Serie, 1 – 6 Stück |
| Spannungsbereich Batteriemodul | 600 – 900 V |
| Schutzfunktionen | AFCI (optional, modellabhängig), DC/AC-Überspannungsschutz Typ II, DC-Verpolungsschutz, Isolations- und Fehlerstromüberwachung, Inselnetzerkennung, AC-Überstrom-/Überspannungs-/Kurzschlussschutz |
| Abmessungen (B × H × T) | 700 × 300 × 260 mm |
| Gewicht | 36 kg |
| Betriebstemperaturbereich | −30 bis 60 °C |
| Temperaturbereich bei Lagerung | −40 bis 70 °C |
| Relative Luftfeuchtigkeit | 0 – 95 % |
| Max. Betriebshöhe | 4.000 m |
| Kühlung | Aktive Kühlung |
| Schutzart | IP66 |
| Kommunikation | WLAN, Fast Ethernet, RS485, Sigen CommMod (4G/3G) |
| Normen | IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2 |
Lieferumfang
- 1 × Sigen Energy Controller SigenStor EC 15.0 TP
- Zubehör laut Packliste des Herstellers
- Nicht enthalten: Batteriemodule, Montageset, Sigen Energy Gateway und Sigen Power Sensor
Zusätzlich erforderlich
- SigenStor BAT-Batteriemodule (1 – 6 Stück) für den Speicherbetrieb
- SigenStor Montageset für Boden- oder Wandmontage
- Sigen Power Sensor am Netzanschlusspunkt für die Einspeise- bzw. Bezugsregelung
- Sigen Energy Gateway für Notstrombetrieb (optional)
- PV-Strings sowie AC-Anschluss 3/N/PE 400 V mit Absicherung und Anschlussmaterial (bauseits)
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt Sigen Energy Controller 5,0 – 30,0 kW dreiphasig (siehe Dokumente)
