Beschreibung

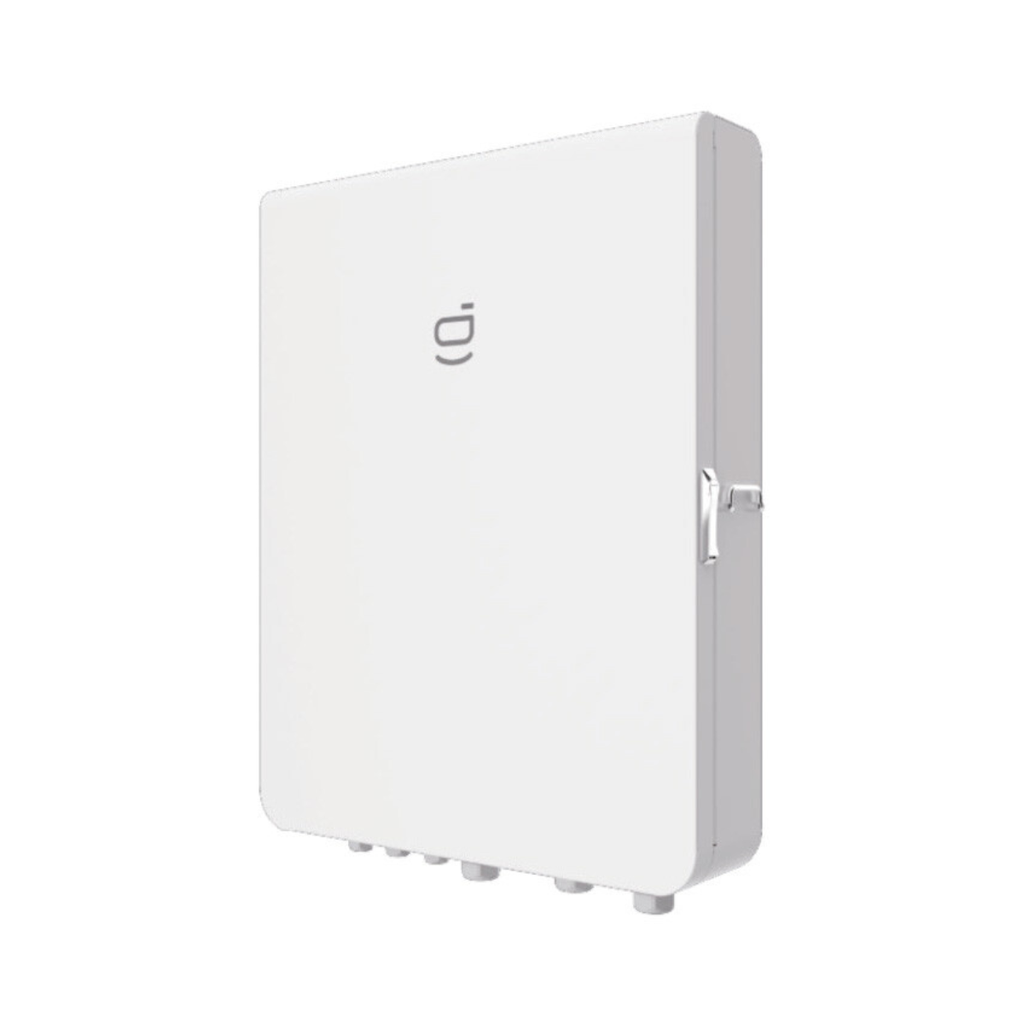

Das Sigenergy Sigen Gateway C60-2 ist das wandmontierte Energy Gateway der C&I-Serie für dreiphasige Gewerbe- und Industrieanlagen mit bis zu 60 kW Netzleistung. Es verbindet bis zu zwei SigenStor-Systeme (SigenStor EC bzw. Sigen Hybrid TP) mit dem Netz und den Notstromlasten und schaltet bei Netzausfall lastseitig ohne Unterbrechung in den Notstrombetrieb um. Über den Smart-Port lassen sich ein Generator (2-adriger Startkontakt) oder steuerbare Lasten wie Wärmepumpen einbinden. Leitungsschutzschalter, Umgehungsschalter (Bypass) und Überspannungsschutz sind im Gehäuse integriert.
Merkmale
- Dreiphasiger Netzanschluss 380 / 400 V, 60 kW (91,2 A)
- Anschluss für bis zu 2 Wechselrichter (SigenStor EC / Sigen Hybrid TP, 5 – 30 kW), max. ESS-Kapazität 108,48 kWh
- Notstromausgang (Backup) 60 kW, lastseitige Umschaltzeit 0 ms (in Verbindung mit Sigen Energy Controller und Sigen Battery)
- Smart-Port 60 kW für Generator (2-adriges Startsignal) oder steuerbare Lasten
- Rückleistungsschutz (350 ms) von Netz und Generator
- Schutzart IP54, Wandmontage, Kommunikation über Fast Ethernet, RS485 und Digitalkontakt
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11110050 |
| Hersteller-Modell | Sigen Gateway C60-2 |
| Art des Netzanschlusses | dreiphasig |
| Nenn-AC-Spannung | 380 / 400 V |
| Nenn-AC-Strom (Netz) | 91,2 A |
| Nenn-AC-Leistung (Netz) | 60 kW |
| Nenn-AC-Frequenz | 50 / 60 Hz |
| Unterbrechungszeit des Backup-Schalters | 0 ms (nur in Verbindung mit Sigen Energy Controller und Sigen Battery) |
| Notstromausgang: Nenn-AC-Ausgangsstrom | 91,2 A |
| Notstromausgang: Nenn-AC-Ausgangsleistung | 60 kW |
| Überspannungskategorie | III |
| Max. Anzahl Wechselrichteranschlüsse | 2 |
| Max. AC-Eingangsstrom je Wechselrichteranschluss | 45,6 A |
| Smart-Port: Generatorausgangsspannung | 380 / 400 V |
| Smart-Port: Nenn-AC-Strom | 91,2 A |
| Smart-Port: Nenn-AC-Leistung | 60 kW |
| Generator-Startsignal 2-adrig | unterstützt |
| Max. ESS-Kapazität | 108,48 kWh |
| Abmessungen (B × H × T) | 510 × 795 × 173 mm |
| Gewicht | 35 kg |
| Betriebstemperaturbereich | −30 bis 55 °C |
| Temperaturbereich bei Lagerung | −40 bis 70 °C |
| Max. Betriebshöhe | 4.000 m |
| Kühlung | Natürliche Konvektion |
| Schutzart | IP54 |
| Kommunikation | Fast Ethernet (FE), RS485, Digitalkontakt |
| Montage | Wandmontage |
Lieferumfang
- Sigen Energy Gateway C60-2 (Sigen Gateway C60-2, 1 Stück)
- Schlüssel zur Verriegelung der Frontplatte (laut Installationsanleitung im Lieferumfang)
- Weiteres Zubehör laut Packliste des Herstellers
- Nicht enthalten: SigenStor, Batterien, Wechselrichter, Power Sensor und Installationsmaterial
Zusätzlich erforderlich
- Mindestens ein SigenStor EC bzw. Sigen Hybrid Wechselrichter (dreiphasig, TP) mit Sigen Battery – bis zu 2 Systeme je Gateway
- Sigen Power Sensor am Netzanschlusspunkt, je nach Anlagenkonzept (z. B. Teil-Notstrom mit Nullstrom-Netzanschluss)
- Anschlussleitungen für Netz, Wechselrichter, Notstromlasten und Funktionserdung sowie RJ45-Netzwerkkabel (bauseits, laut Installationsanleitung)
- Generator bzw. Smart Loads bei Bedarf (bauseits)
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt Sigen Energy Gateway (Home-Serie und C60-2, siehe Dokumente)
