Beschreibung

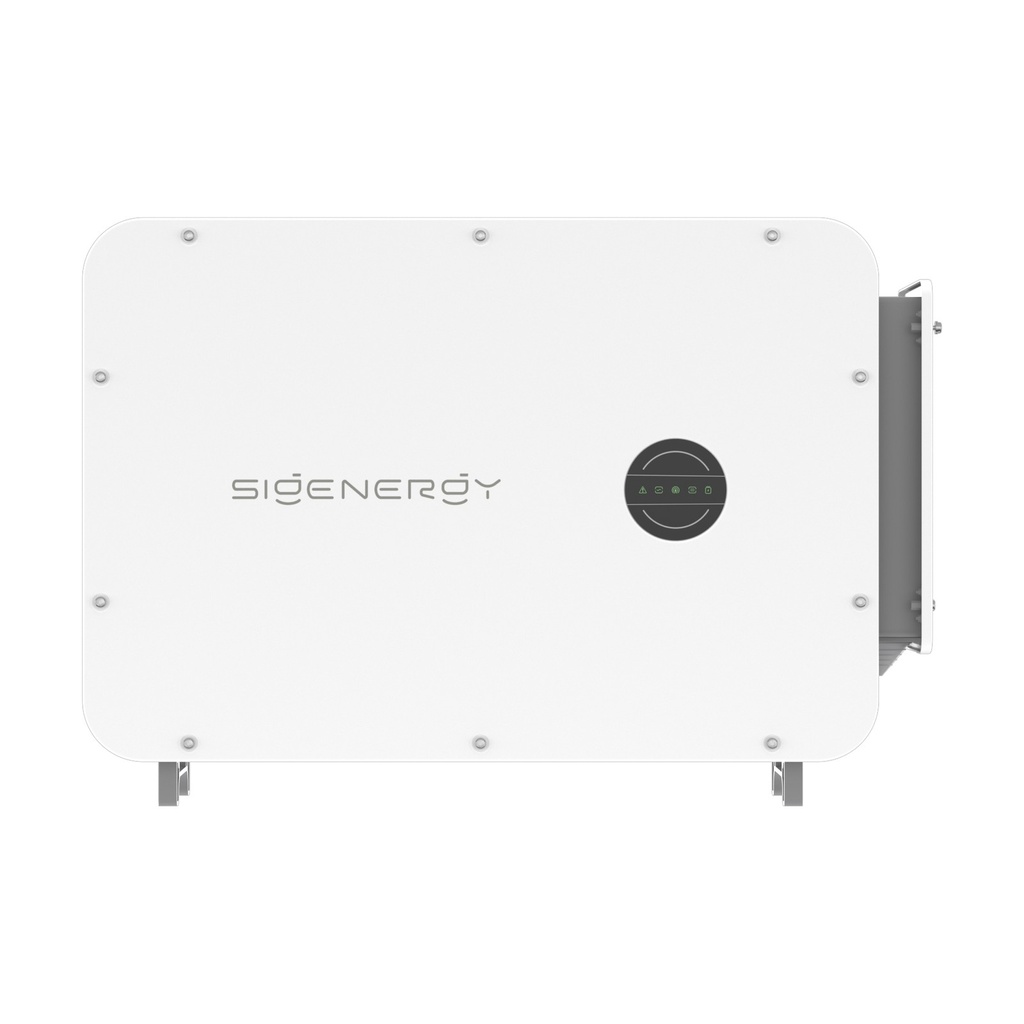

Der Sigenergy Sigen Hybrid Wechselrichter 80M1-HYA (Modell Sigen PV 80M1-HYA) ist ein dreiphasiger Hybrid-Wechselrichter mit 80 kW Nennleistung für Gewerbe- und Industrieanlagen. Er verfügt über 6 MPP-Tracker für bis zu 160 kWp PV-Leistung und einen Batterieeingang für das modulare Speichersystem SigenStack mit 4 – 21 Modulen SigenStack BAT 12.0. Laut Hersteller ist er batteriebereit, sodass ein Speicher jederzeit nachgerüstet werden kann, und das integrierte EMS unterstützt bis zu 100 Geräte parallel ohne Datenlogger. Lichtbogenerkennung (AFCI) und Schutzart IP66 erlauben die uneingeschränkte Außenmontage.
Merkmale
- Nennausgangsleistung 80 kW, max. 88 kVA, dreiphasig 380 / 400 V
- 6 MPP-Tracker mit je 2 Eingängen, max. 40 A je MPPT, bis 160.000 Wp PV
- Batterieeingang für SigenStack BAT 12.0 (4 – 21 Module), max. Lade-/Entladeleistung 88 kW
- Max. Wirkungsgrad 98,6 %, europäischer Wirkungsgrad 98,3 %
- AFCI, DC- und AC-Überspannungsschutz Typ II (DC Typ I + II optional)
- Schutzart IP66, aktive Kühlung, Kommunikation über WLAN, Fast Ethernet, RS485 und Sigen CommMod
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11010133 |
| Hersteller-Modell | Sigen PV 80M1-HYA |
| Max. PV-Leistung | 160.000 Wp |
| Max. DC-Eingangsspannung | 1.100 V |
| Nominale DC-Eingangsspannung | 600 V |
| Startspannung | 180 V |
| MPPT-Spannungsbereich | 160 – 1.000 V |
| Anzahl MPP-Tracker | 6 |
| Max. Anzahl Eingänge je MPPT | 2 |
| Max. Eingangsstrom je MPPT | 40 A |
| Max. Kurzschlussstrom je MPPT | 60 A |
| Batteriemodul | SigenStack BAT 12.0, 4 – 21 Stück |
| Max. Lade- / Entladeleistung | 88.000 W / 88.000 W |
| Max. Betriebsstrom Batterie | 180 A |
| Nennausgangsleistung | 80.000 W |
| Max. Ausgangsscheinleistung | 88.000 VA |
| Max. Wirkleistung (cos φ = 1) | 88.000 W |
| Nennausgangsstrom bei 380 V / 400 V | 121,5 A / 115,9 A |
| Max. Ausgangsstrom bei 380 / 400 V | 133,7 A |
| Nennausgangsspannung | 380 / 400 V, 3W+(N)+PE |
| Nennfrequenz | 50 / 60 Hz |
| Leistungsfaktor | 0,8 kap. … 0,8 ind. |
| Klirrfaktor (THDi) | < 2 % |
| Max. Wirkungsgrad | 98,6 % |
| Europäischer Wirkungsgrad | 98,3 % |
| Schutzfunktionen | AFCI, DC-Verpolungsschutz, Isolations- und Fehlerstromüberwachung, Inselnetzerkennung, AC-Überstrom-/Überspannungs-/Kurzschlussschutz, DC-Überspannungsschutz Typ II (Typ I + II optional), AC-Überspannungsschutz Typ II |
| Abmessungen (B × H × T) | 918 × 640 × 340 mm |
| Gewicht | 75 kg |
| Eigenverbrauch nachts | < 3,5 W |
| Geräuschpegel | < 65 dB |
| Betriebstemperaturbereich | −30 bis 60 °C |
| Temperaturbereich bei Lagerung | −40 bis 70 °C |
| Relative Luftfeuchtigkeit | 0 – 100 % |
| Max. Betriebshöhe | 5.000 m (Leistungsreduzierung ab 4.000 m) |
| PV-Anschluss | MC4 / H4 Pro (max. 6 mm²) |
| AC-Anschluss | OT-/DT-Kabelschuh (max. 240 mm²) |
| Kühlung | Aktive Kühlung |
| Schutzart | IP66 |
| Kommunikation | WLAN, Fast Ethernet, RS485, Sigen CommMod (4G/3G) |
| Normen | IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2 |
Lieferumfang
- 1 × Sigen PV 80M1-HYA Hybrid-Wechselrichter
- Zubehör laut Packliste des Herstellers
- Nicht enthalten: SigenStack Battery Controller, Batteriemodule, Bases, BC-Kabel und Power Sensor
Zusätzlich erforderlich
- Für den Speicherbetrieb: SigenStack Battery Controller (bei PV-Speicher mit DC-Kopplung Ausführung BST), 4 – 21 SigenStack BAT 12.0, SigenStack Bases und BC-Kabelset
- Sigen Power Sensor am Netzanschlusspunkt für die Einspeise- bzw. Bezugsregelung
- PV-Strings, AC-Anschluss 3/(N)/PE 380 / 400 V mit Absicherung und Anschlussmaterial (bauseits)
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt Sigen Hybrid Wechselrichter 50 – 125 kW (HYA, siehe Dokumente)
