Beschreibung

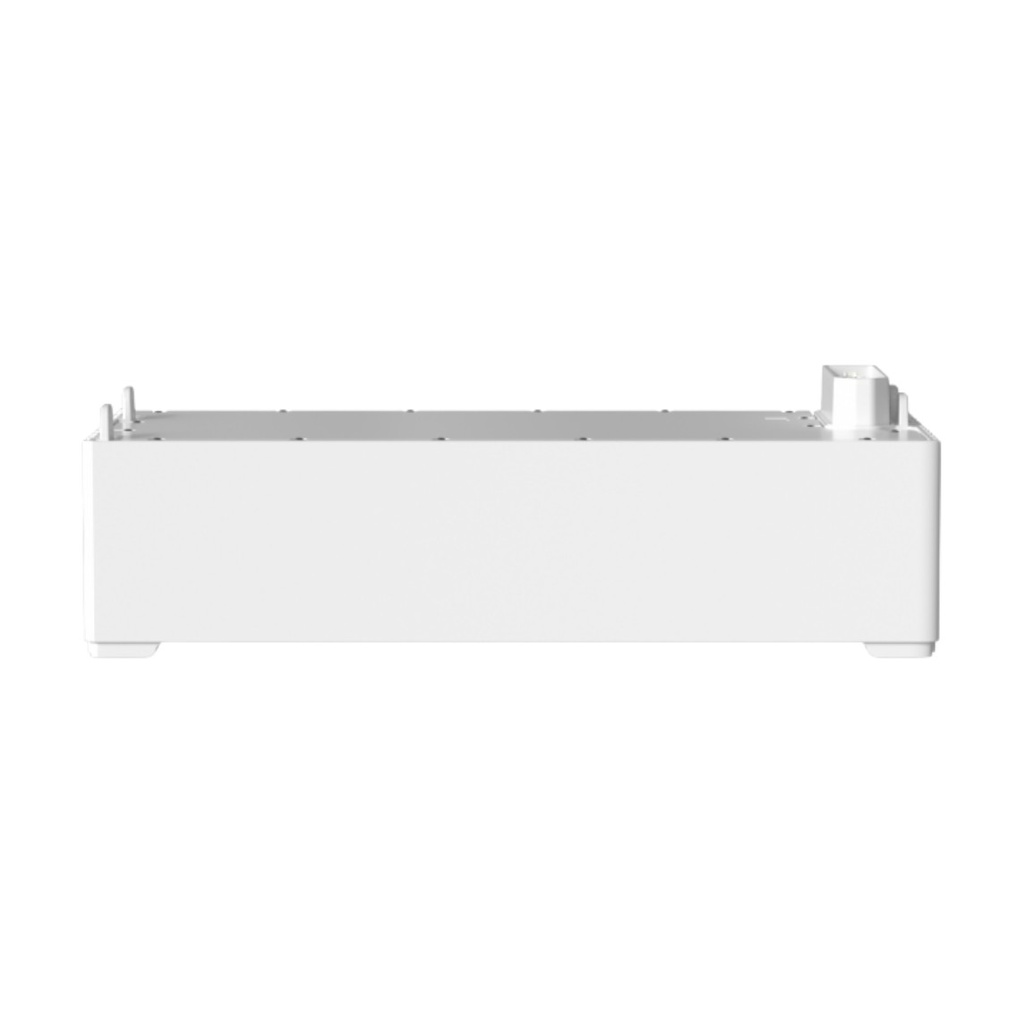

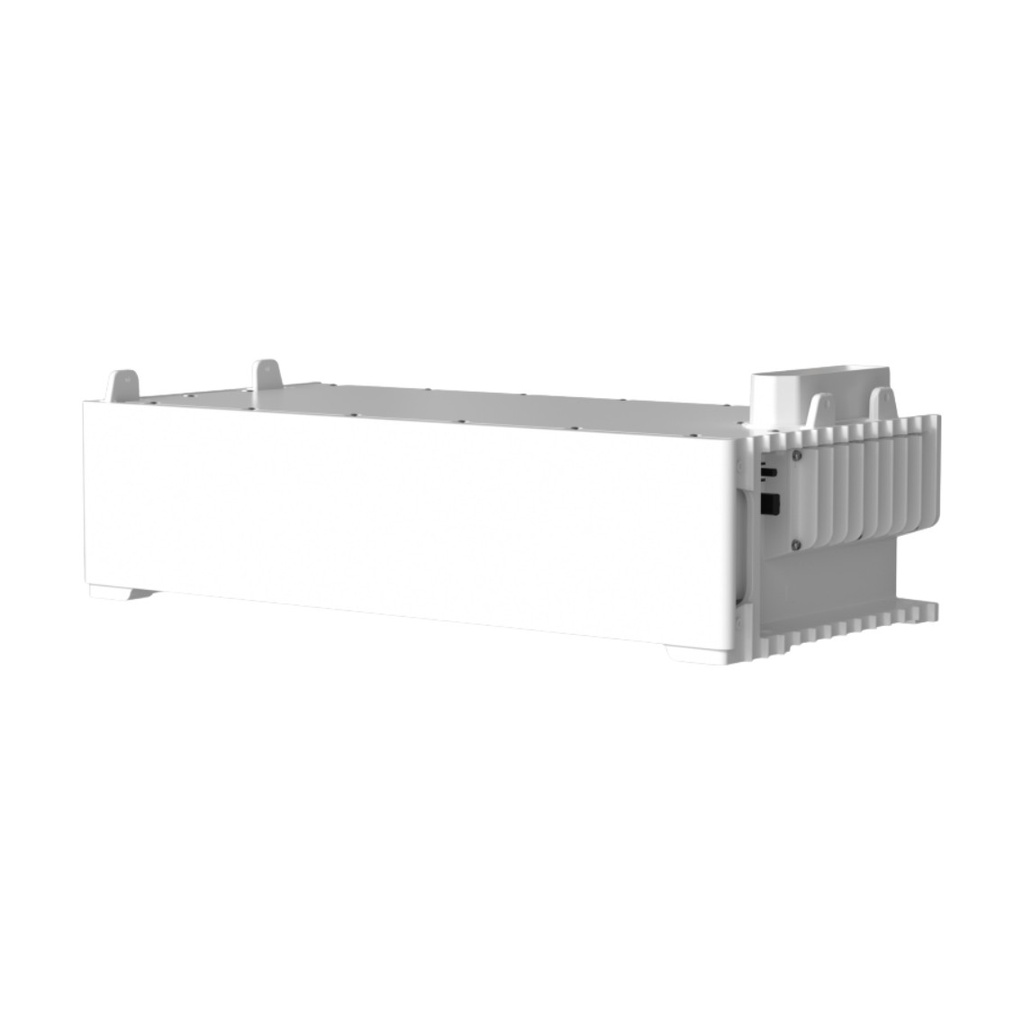

Die Sigenergy SigenStack Base MAIN-0.5C ist der Sockel für den Hauptturm (MAIN Stack) eines SigenStack-Speichersystems in der 0,5C-Ausführung. Auf ihr werden die Batteriemodule SigenStack BAT 12.0 und der SigenStack Battery Controller gestapelt. Die Base stellt die Anschlüsse für Batteriestrang, Balancing, Kommunikation und Hilfsenergieversorgung zu weiteren Türmen bereit; Kabel, Kabelschutzabdeckungen und Abschlussstecker liegen laut Hersteller bei. Jedes SigenStack-System benötigt eine MAIN-Base, weitere Türme stehen auf SUB-Bases.
Merkmale
- Sockel für den Hauptturm eines SigenStack-Systems (0,5C-Ausführung)
- Trägt bis zu 7 SigenStack BAT 12.0 Module plus Battery Controller
- Anschlüsse für Batteriestrang, Balancing, Kommunikation und Hilfsenergie zu weiteren Türmen
- Abmessungen 770 × 195 × 363 mm, passend zur Grundfläche der Batteriemodule
- System-Schutzart IP66, bodenstehende Aufstellung
- Verbindungskabel, Kabelschutzabdeckungen und Abschlussstecker im Lieferumfang
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11180002 |
| Hersteller-Modell | SigenStack Base MAIN-0.5C |
| Ausführung | MAIN-Base, 0,5C |
| Abmessungen Base (B × H × T) | 770 × 195 × 363 mm |
| Kompatible Batteriemodule | SigenStack BAT 12.0 |
| Kompatibler Battery Controller | SigenStack BC M2-0.5C / M2-0.5C-BST |
| Max. Module je Turm | 7 |
| Max. Module je System | 21 |
| System: Betriebstemperaturbereich | −20 bis 55 °C |
| System: Temperaturbereich bei Lagerung | −25 bis 60 °C |
| System: Relative Luftfeuchtigkeit | 0 – 100 % |
| System: Max. Betriebshöhe | 4.000 m (Leistungsreduzierung ab 2.000 m) |
| System: Kühlung | Aktive Kühlung |
| System: Schutzart | IP66 |
| System: Montage | bodenstehend |
Lieferumfang
- 1 × SigenStack Base MAIN-0.5C
- Verbindungskabel, Kabelschutzabdeckungen und Abschlussstecker (laut Hersteller-Systemübersicht)
- Nicht enthalten: Batteriemodule, Battery Controller, SUB-Bases und Wechselrichter
Zusätzlich erforderlich
- SigenStack Battery Controller in 0,5C-Ausführung (bei PV-Speicher mit DC-Kopplung M2-0.5C-BST)
- SigenStack BAT 12.0 Batteriemodule (4 – 21 je System)
- Sigen Hybrid Wechselrichter der C&I-Serie (50 – 125 kW) mit SigenStack BC-Kabelset
- Für weitere Türme: SigenStack SUB-Bases (0,5C)
- Bei 6 oder 7 Modulen je Turm laut Hersteller zusätzliche Befestigung (Kippsicherung)
- Montage durch einen qualifizierten Fachbetrieb
Downloads
Datenblatt SigenStack mit Battery Controller, BAT 12.0 und Systemdaten (siehe Dokumente)
