Beschreibung

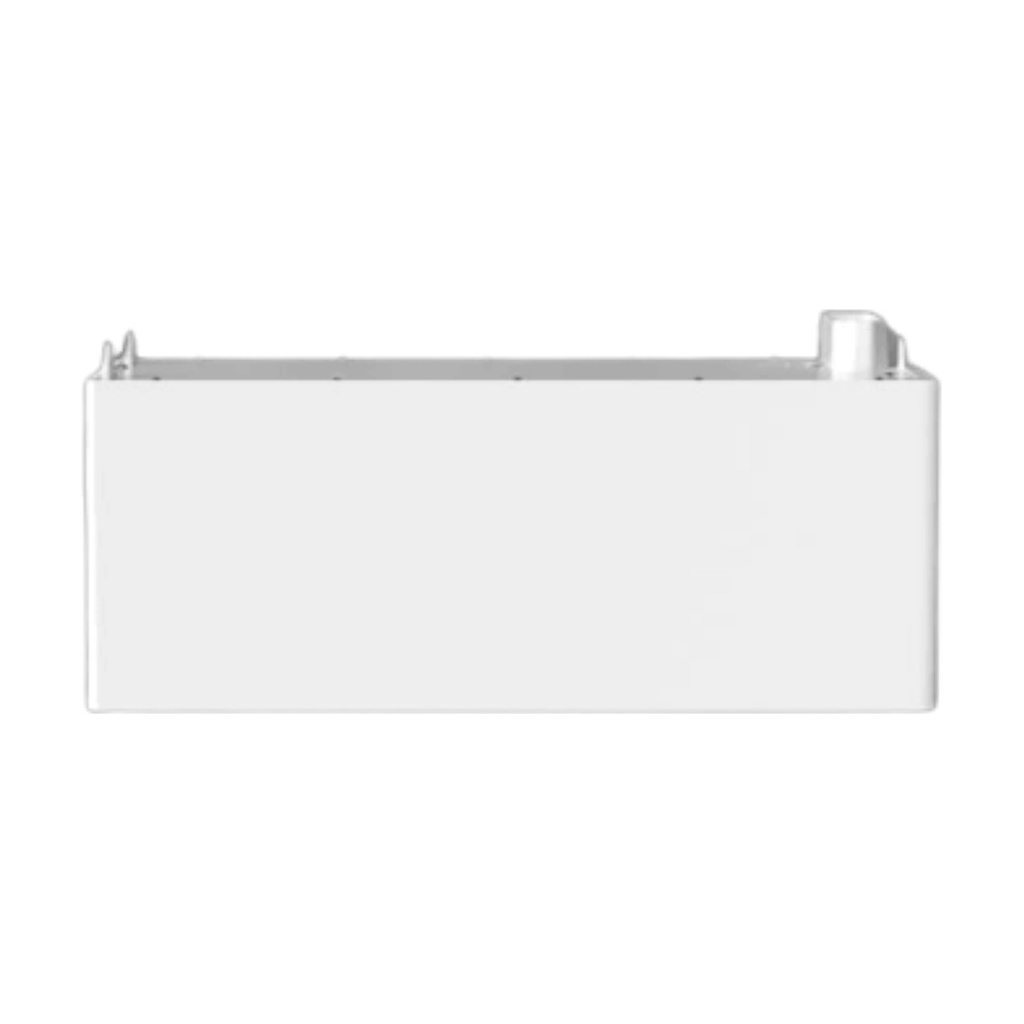

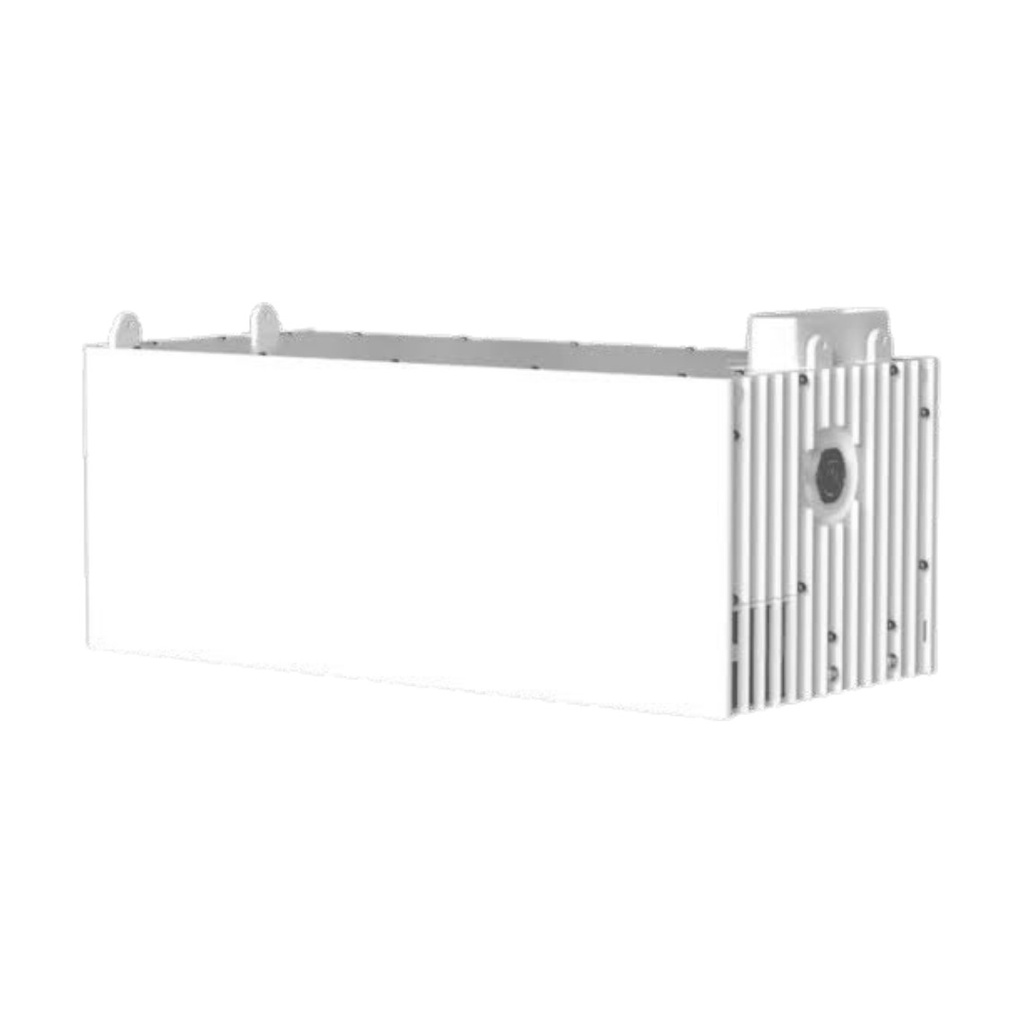

Das Sigenergy SigenStack BAT 12.0 ist das stapelbare LiFePO4-Batteriemodul des modularen Gewerbespeichers SigenStack mit 12,06 kWh Energieinhalt (11,70 kWh nutzbar). Je System werden 4 – 21 Module an einem Sigen Hybrid Wechselrichter der C&I-Serie betrieben, bis zu 7 Module je Turm; so entstehen Systemkapazitäten bis 253 kWh. Sicherheitsschutz und aktives Balancing erfolgen auf Modulebene, eine SOC-Kalibrierung vor Ort entfällt. Das System verfügt über ein Feuerlöschsystem mit Aerosol, Rauchsensor und Abluft, ist nach IP66 geschützt und wird bodenstehend aufgestellt.
Merkmale
- LiFePO4, Zellkapazität 314 Ah, 12,06 kWh je Modul (11,70 kWh nutzbar)
- Nenn-Lade-/Entladerate 0,5C, maximal 1C
- 4 – 21 Module je System, max. 7 je Turm, Systemkapazität bis 253 kWh
- Zyklenlebensdauer 10.000 (Angabe des Zellherstellers)
- Sicherheitsschutz und aktives Balancing auf Modulebene
- IP66, aktive Kühlung, Betrieb −20 bis 55 °C
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11130014 |
| Hersteller-Modell | SigenStack BAT 12.0 |
| Zelltechnologie | LiFePO4 |
| Zellkapazität | 314 Ah |
| Energieinhalt je Modul | 12,06 kWh |
| Nutzbare Kapazität je Modul | 11,70 kWh |
| Nenn-Lade-/Entladerate | 0,5C |
| Max. Lade-/Entladerate | 1C |
| Zyklenlebensdauer | 10.000 (Zellherstellerangabe: 25 ± 2 °C, 0,5C, SOH 60 %) |
| Module je System | 4 – 21 |
| Max. Energiekapazität des Systems | 253 kWh |
| Gewicht | 105 kg |
| Abmessungen (B × H × T) | 770 × 300 × 363 mm |
| Feuerlöschsystem (System) | Aerosol, Rauchsensor und Abluftsystem |
| Geräuschpegel (System) | < 65 dB |
| Normen | IEC/EN 60730-1, UN 38.3, IEC/EN 62619, IEC/EN 63056, IEC/EN 62040, UL 9540A |
| Max. Module je Turm | 7 |
| Max. Module je System | 21 |
| System: Betriebstemperaturbereich | −20 bis 55 °C |
| System: Temperaturbereich bei Lagerung | −25 bis 60 °C |
| System: Relative Luftfeuchtigkeit | 0 – 100 % |
| System: Max. Betriebshöhe | 4.000 m (Leistungsreduzierung ab 2.000 m) |
| System: Kühlung | Aktive Kühlung |
| System: Schutzart | IP66 |
| System: Montage | bodenstehend |
Lieferumfang
- 1 × SigenStack BAT 12.0 Batteriemodul
- Nicht enthalten: Battery Controller, Bases und Wechselrichter
Zusätzlich erforderlich
- Sigen Hybrid Wechselrichter der C&I-Serie (50 – 125 kW)
- SigenStack Battery Controller, SigenStack Base MAIN (und SUB-Bases für weitere Türme) sowie BC-Kabelset
- Mindestens 4 Module je System
- Bei 6 oder 7 Modulen je Turm laut Hersteller zusätzliche Befestigung (Kippsicherung)
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt SigenStack mit Battery Controller, BAT 12.0 und Systemdaten (siehe Dokumente)
