Beschreibung

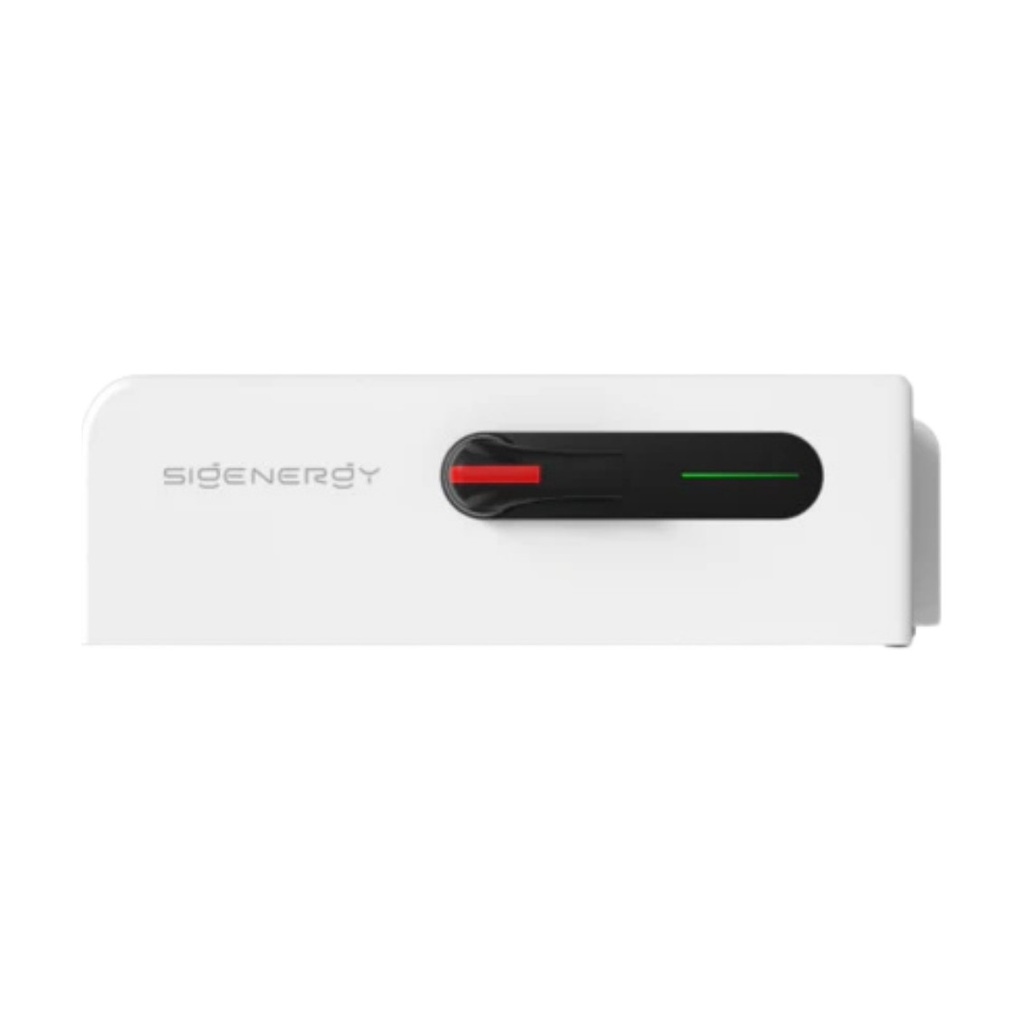

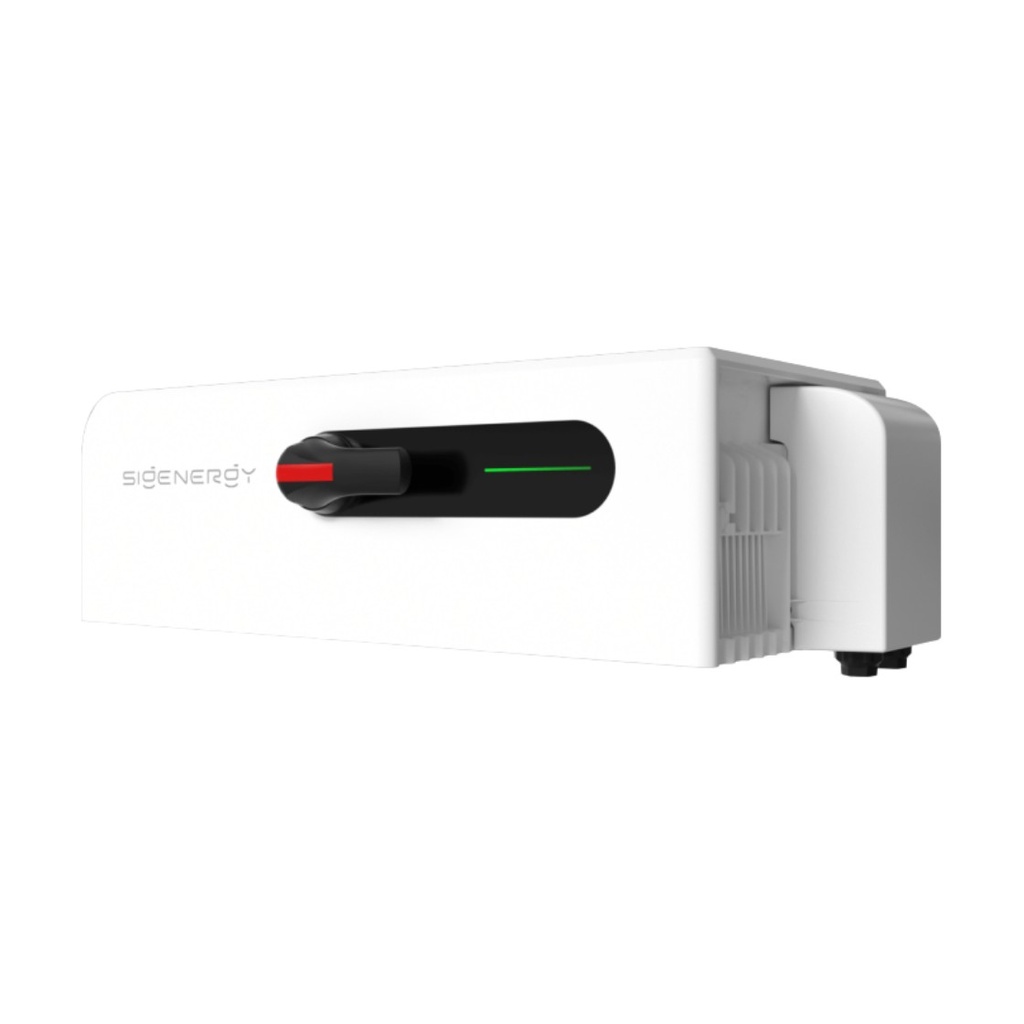

Der Sigenergy SigenStack Battery Controller M2-0.5C-BST verbindet die Batteriemodule SigenStack BAT 12.0 mit einem Sigen Hybrid Wechselrichter der C&I-Serie. Die Ausführung BST besitzt ein integriertes DC/DC-Boost-Modul und ist laut Hersteller für PV-Speicher-Systeme mit DC-Kopplung vorgesehen. Der Controller sitzt oben auf dem Hauptturm, führt Lade- und Entladeströme bis 180 A zum Wechselrichter (Nennstrom der Batterie 157 A in der 0,5C-Konfiguration) und kommuniziert per CAN mit dem Wechselrichter.
Merkmale
- Battery Controller für SigenStack BAT 12.0 in 0,5C-Konfiguration
- Integriertes DC/DC-Boost-Modul (BST) für PV-Speicher-Systeme mit DC-Kopplung
- Max. Ausgangs- und Eingangsstrom 180 A, Spannungsbereich 550 – 1.100 V
- Nennlade-/Entladestrom der Batterie 157 A
- Kommunikation per CAN mit Sigen C&I Hybrid Wechselrichtern
- Nicht kompatibel mit der DC-Combiner-Box SigenStack BC CMB-4
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11140003 |
| Hersteller-Modell | SigenStack BC M2-0.5C-BST |
| Max. Ausgangsstrom (zum Wechselrichter) | 180 A |
| Max. Eingangsstrom (vom Wechselrichter) | 180 A |
| Spannungsbereich | 550 – 1.100 V |
| Nennlade-/Entladestrom der Batterie | 157 A |
| Gewicht | 60 kg |
| Abmessungen (B × H × T) | 770 × 248 × 363 mm |
| Kommunikation | CAN |
| Kompatible Wechselrichter | Sigen C&I Hybrid Inverter-Serie |
| Kompatibilität mit SigenStack BC CMB-4 | nicht kompatibel |
| Max. Module je Turm | 7 |
| Max. Module je System | 21 |
| System: Betriebstemperaturbereich | −20 bis 55 °C |
| System: Temperaturbereich bei Lagerung | −25 bis 60 °C |
| System: Relative Luftfeuchtigkeit | 0 – 100 % |
| System: Max. Betriebshöhe | 4.000 m (Leistungsreduzierung ab 2.000 m) |
| System: Kühlung | Aktive Kühlung |
| System: Schutzart | IP66 |
| System: Montage | bodenstehend |
Lieferumfang
- 1 × SigenStack Battery Controller M2-0.5C-BST
- Zubehör laut Packliste des Herstellers
- Nicht enthalten: Batteriemodule, Bases und BC-Kabelset zum Wechselrichter
Zusätzlich erforderlich
- Sigen Hybrid Wechselrichter der C&I-Serie (50 – 125 kW)
- SigenStack BAT 12.0 Batteriemodule (4 – 21 je System) und SigenStack Base MAIN-0.5C (plus SUB-Bases für weitere Türme)
- SigenStack BC-Kabelset (4 m oder 8 m) zum Wechselrichter
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt SigenStack mit Battery Controller, BAT 12.0 und Systemdaten (siehe Dokumente)
