Beschreibung

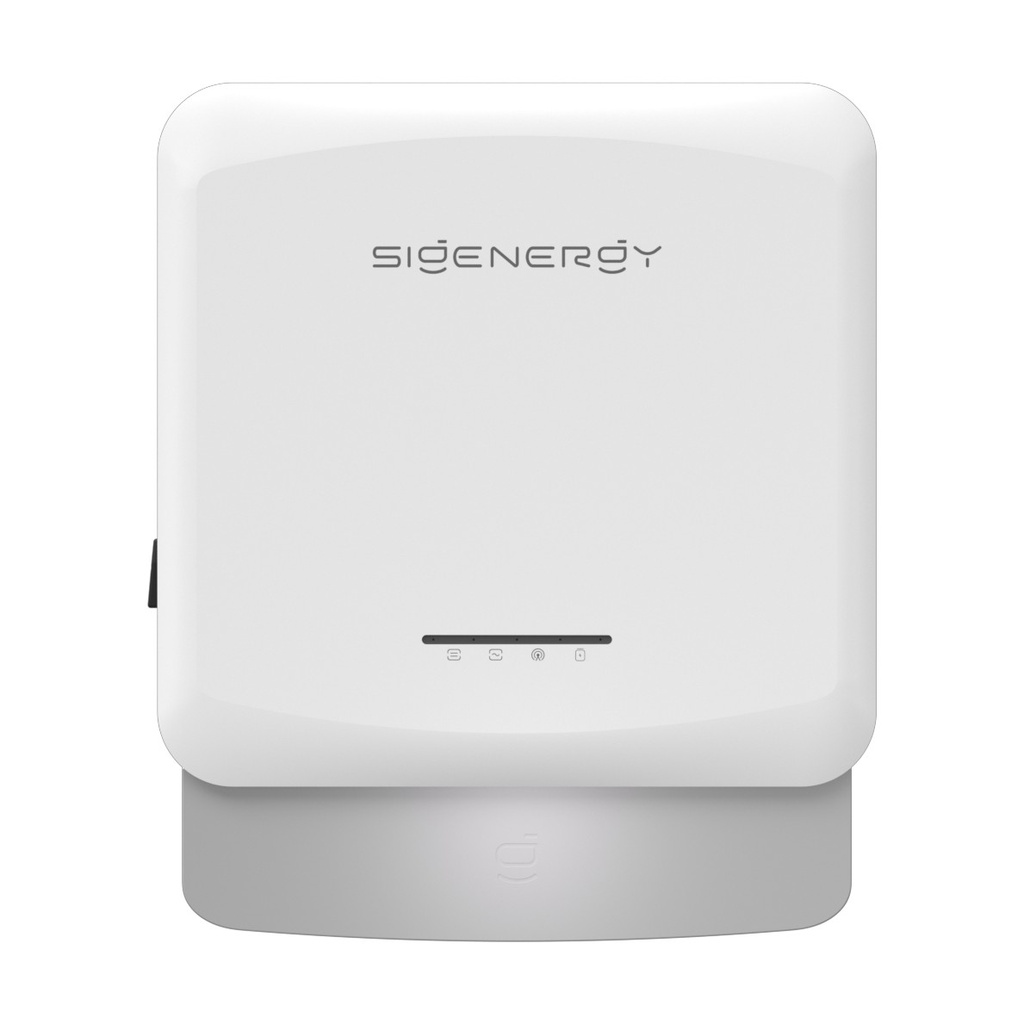

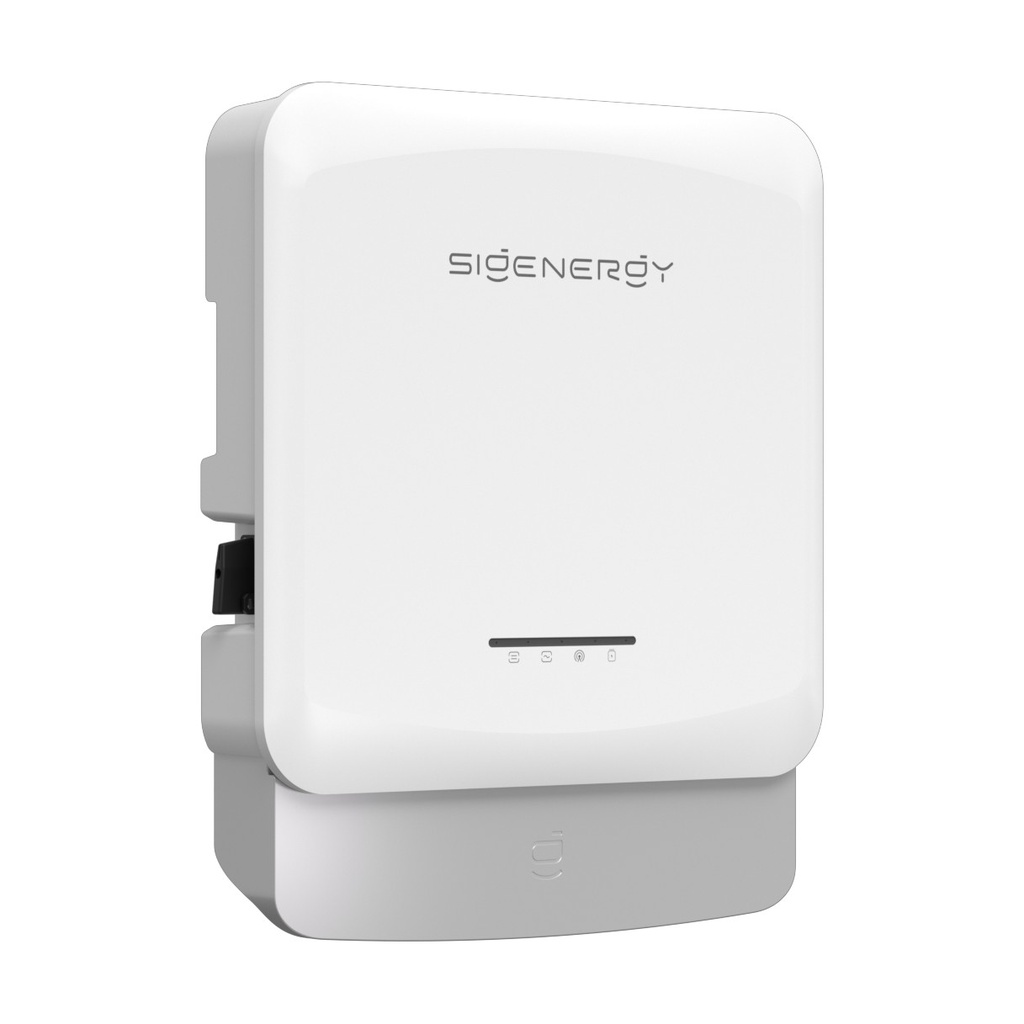

Der Sigenergy Sigen Hybrid 5.0 TP2 ist ein dreiphasiger Hybrid-Wechselrichter mit 5 kW Nennleistung für Wohngebäude und kleine Gewerbeanlagen. Er arbeitet zunächst als PV-Wechselrichter und lässt sich jederzeit über den SigenStor Battery Controller (SigenStor BC) mit 1 – 6 SigenStor-Batteriemodulen zum Speichersystem erweitern. Das lüfterlose Gerät (natürliche Konvektion, 28 dB) wird an der Wand montiert und ist mit Schutzart IP66 für die Außeninstallation geeignet. Zusammen mit Sigen Energy Gateway und Sigen Battery ist eine unterbrechungsfreie Notstromversorgung möglich.
Merkmale
- Dreiphasig, Nennausgangsleistung 5.000 W, max. Scheinleistung 5.500 VA
- Max. PV-Leistung 10.000 W, 2 MPP-Tracker, MPPT-Bereich 160 – 1.000 V
- Batterie nachrüstbar: SigenStor BC mit 1 – 6 SigenStor BAT-Modulen (600 – 900 V)
- Notstrom-Spitzenleistung: das Zweifache der Nennleistung für 10 Sekunden, Umschaltzeit 0 ms mit Sigen Energy Gateway
- Max. Wirkungsgrad 98,9 %, europäischer Wirkungsgrad 98,1 %
- Lüfterlos, 28 dB, IP66, Wandmontage, 477 × 568 × 99 mm, 19,5 kg
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11010182 |
| Hersteller-Modell | Sigen Hybrid 5.0 TP2 |
| Gerätetyp | Dreiphasiger Hybrid-Wechselrichter |
| Max. PV-Leistung | 10.000 W |
| Max. DC-Eingangsspannung | 1.100 V |
| Nominale DC-Eingangsspannung | 600 V |
| Startspannung | 180 V |
| MPPT-Spannungsbereich | 160 – 1.000 V |
| Anzahl MPP-Tracker | 2 |
| Max. Anzahl Eingänge je MPPT | 1 |
| Max. Eingangsstrom je MPPT | 16 A |
| Max. Kurzschlussstrom je MPPT | 22 A |
| Batteriecontroller | SigenStor BC |
| Batteriemodule | SigenStor BAT-Serie, 1 – 6 Stück je Controller |
| Spannungsbereich Batteriemodul | 600 – 900 V |
| Nennausgangsleistung | 5.000 W |
| Max. Ausgangsscheinleistung | 5.500 VA |
| Nennausgangsstrom | 7,6 A |
| Max. Ausgangsstrom | 8,4 A |
| Nennausgangsspannung | 220/380, 230/400, 240/415 V, 3W+N+PE |
| Nennfrequenz | 50 / 60 Hz |
| Leistungsfaktor | 0,8 kap. … 0,8 ind. |
| Klirrfaktor (THDi) | < 3 % |
| Notstrom: Spitzenleistung (10 s) | das Zweifache der Nennausgangsleistung |
| Unterbrechungszeit Backup-Schalter | 0 ms (lastseitig, mit Sigen Energy Gateway und Sigen Battery) |
| Max. Wirkungsgrad | 98,9 % |
| Europäischer Wirkungsgrad | 98,1 % |
| Schutzfunktionen | AFCI, DC/AC-Überspannungsschutz Typ II, DC-Verpolungsschutz, Isolations- und Fehlerstromüberwachung, Inselnetzerkennung, AC-Überstrom-/Überspannungs-/Kurzschlussschutz |
| Abmessungen (B × H × T) | 477 × 568 × 99 mm |
| Gewicht | 19,5 kg |
| Betriebstemperaturbereich | −30 bis 60 °C |
| Temperaturbereich bei Lagerung | −40 bis 70 °C |
| Relative Luftfeuchtigkeit | 0 – 100 % |
| Max. Betriebshöhe | 4.000 m |
| Kühlung | Natürliche Konvektion |
| Schutzart | IP66 |
| Geräuschpegel | 28 dB |
| Eigenverbrauch nachts | 3 W |
| Kommunikation | WLAN, Fast Ethernet, RS485, Sigen CommMod (4G/3G) |
| Montage | Wandmontage |
| Normen | IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2 |
Lieferumfang
- 1 × Sigen Hybrid 5.0 TP2
- Zubehör laut Packliste des Herstellers
- Nicht enthalten: SigenStor Battery Controller, Batteriemodule, Sigen Power Sensor und Sigen Energy Gateway
Zusätzlich erforderlich
- PV-Generator (bis 10.000 W PV-Leistung) und AC-Anschluss 3/N/PE mit Absicherung und Anschlussmaterial (bauseits)
- Sigen Power Sensor am Netzanschlusspunkt für die Einspeise- bzw. Bezugsregelung
- Für den Speicherbetrieb: SigenStor Battery Controller (SigenStor BC) und 1 – 6 SigenStor BAT-Batteriemodule
- Für den Notstrombetrieb: Sigen Energy Gateway
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt Sigen Hybrid Wechselrichter 3,0 – 12,0 kW dreiphasig (TP2, siehe Dokumente)
