Beschreibung

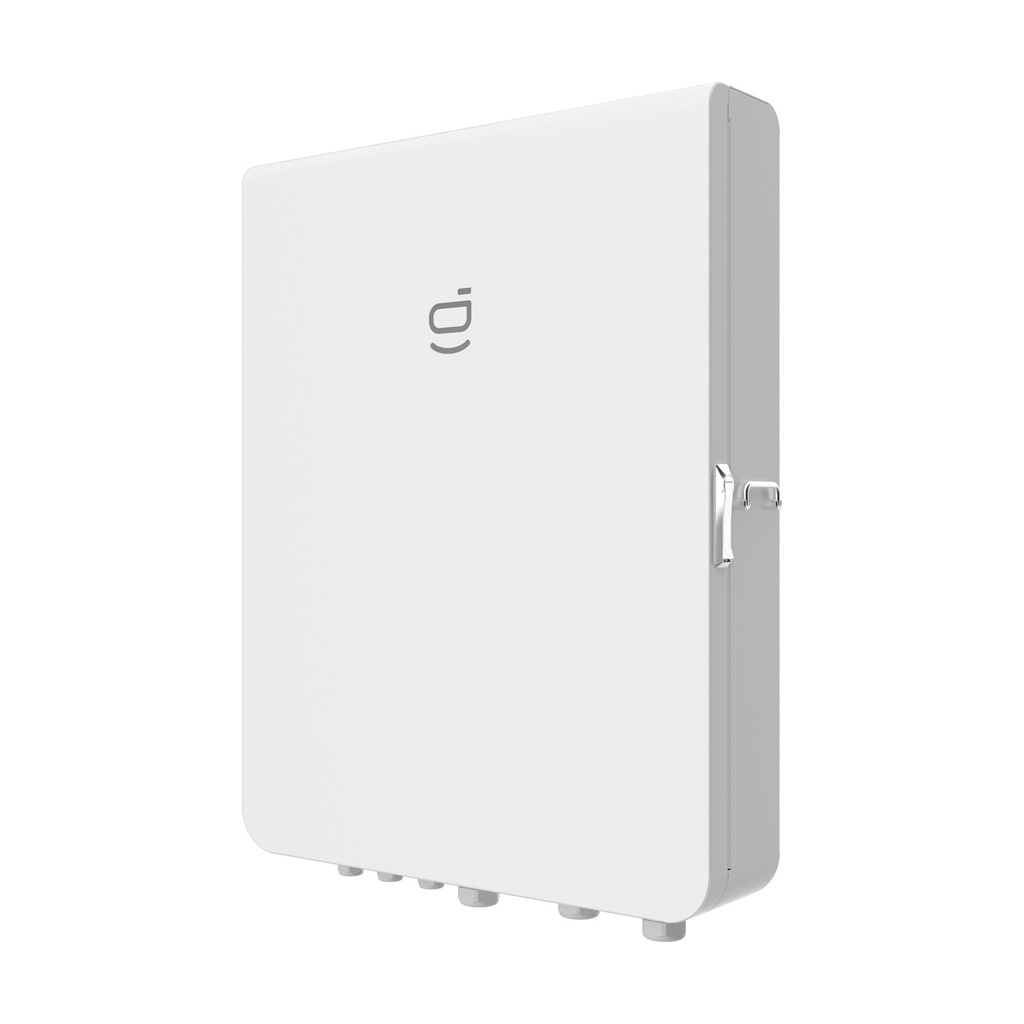

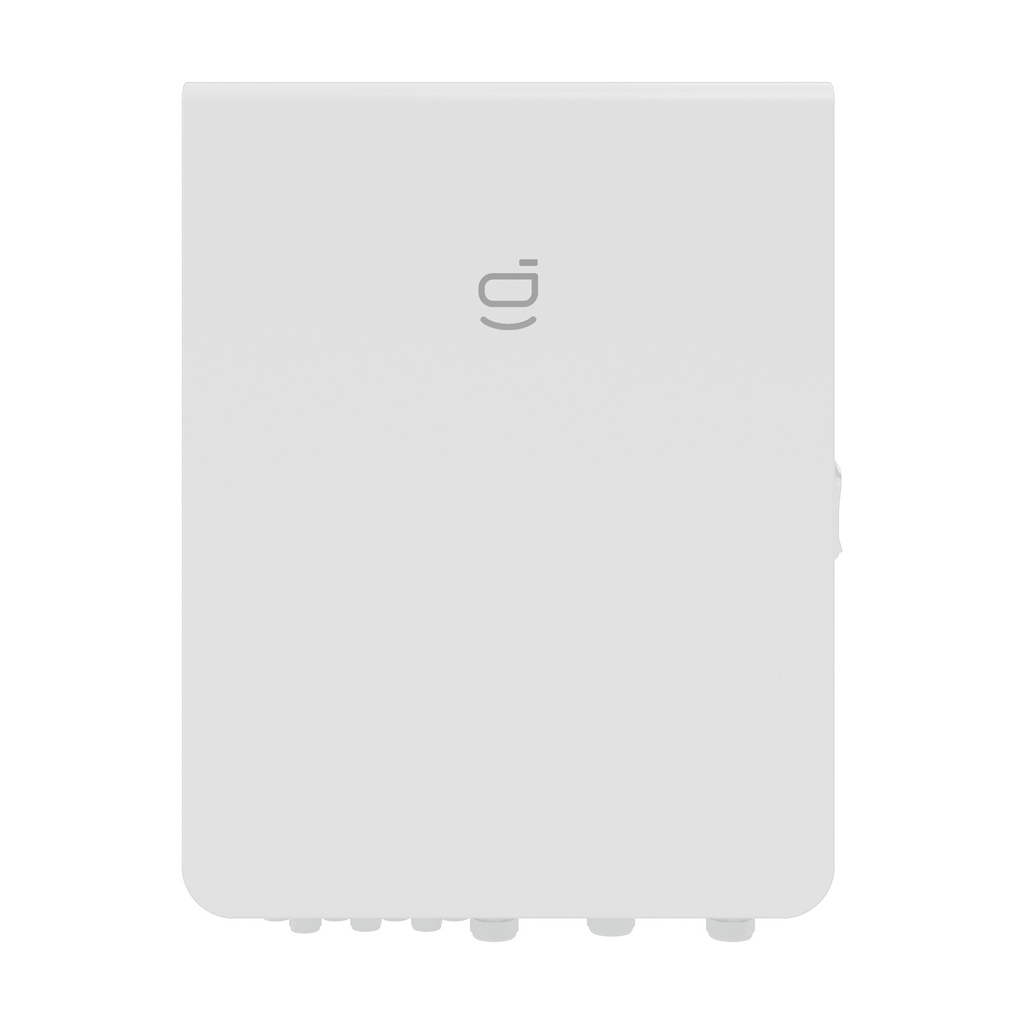

Das Sigenergy Sigen Gateway C120-6 ist das wandmontierte Energy Gateway der C&I-Serie für dreiphasige Gewerbeanlagen mit bis zu 120 kW Netzleistung. Es verbindet bis zu sechs SigenStor-Systeme (SigenStor Energy Controller bzw. Sigen Hybrid TP) mit dem Netz und den Notstromlasten und schaltet bei Netzausfall lastseitig ohne Unterbrechung in den Notstrombetrieb um. Über den Smart-Port lassen sich ein Generator mit 2-adrigem Startsignal oder steuerbare Lasten einbinden. Bypass-Schaltkreis und Echtzeit-Stromüberwachung mit 350 ms Rückleistungsschutz sind integriert.
Merkmale
- Dreiphasiger Netzanschluss 380 – 400 V, 120 kW (182,4 A)
- 6 Wechselrichteranschlüsse (je 45,6 A) für SigenStor Energy Controller bzw. Sigen Hybrid TP
- Notstromausgang 120 kW, lastseitige Umschaltzeit 0 ms (mit Sigen Energy Controller und Sigen Battery)
- Smart-Port 120 kW für Generator (2-adriges Startsignal) oder steuerbare Lasten
- Integrierter Bypass-Schaltkreis, Echtzeit-Stromüberwachung mit 350 ms Rückleistungsschutz
- Schutzart IP54, Wandmontage, Kommunikation über Fast Ethernet, RS485 und Digitalkontakt
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11110009 |
| Hersteller-Modell | Sigen Gateway C120-6 |
| Art des Netzanschlusses | dreiphasig |
| Nenn-AC-Spannung | 380 – 400 V |
| Nenn-AC-Strom (Netz) | 182,4 A |
| Nenn-AC-Leistung (Netz) | 120 kW |
| Nenn-AC-Frequenz | 50 / 60 Hz |
| Unterbrechungszeit Backup-Schalter | 0 ms (lastseitig, mit Sigen Energy Controller und Sigen Battery) |
| Notstromausgang: Nenn-AC-Strom | 182,4 A |
| Notstromausgang: Nenn-AC-Leistung | 120 kW |
| Überspannungskategorie | III |
| Anzahl Wechselrichteranschlüsse | 6 |
| Nenn-AC-Strom je Wechselrichteranschluss | 45,6 A |
| Smart-Port: Generatorausgangsspannung | 380 – 400 V |
| Smart-Port: Nenn-AC-Strom | 182,4 A |
| Smart-Port: Nenn-AC-Leistung | 120 kW |
| Generator-Startsignal 2-adrig | unterstützt |
| Abmessungen (B × H × T) | 850 × 1.152 × 305 mm |
| Gewicht | 74 kg |
| Betriebstemperaturbereich | −30 bis 55 °C |
| Temperaturbereich bei Lagerung | −40 bis 70 °C |
| Relative Luftfeuchtigkeit | 0 – 100 % |
| Max. Betriebshöhe | 4.000 m |
| Kühlung | Natürliche Konvektion |
| Schutzart | IP54 |
| Kommunikation | Fast Ethernet, RS485, Digitalkontakt |
| Montage | Wandmontage |
Lieferumfang
- 1 × Sigen Gateway C120-6
- Zubehör laut Packliste des Herstellers
- Nicht enthalten: SigenStor, Batterien, Wechselrichter, Power Sensor und Installationsmaterial
Zusätzlich erforderlich
- Mindestens ein SigenStor Energy Controller bzw. Sigen Hybrid Wechselrichter (dreiphasig, TP) mit Sigen Battery – bis zu 6 Systeme je Gateway
- Anschlussleitungen für Netz, Wechselrichter, Notstromlasten und Erdung sowie RJ45-Netzwerkkabel (bauseits, laut Installationsanleitung)
- Generator bzw. steuerbare Lasten bei Bedarf (bauseits)
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt Sigen Energy Gateway für SigenStor, C60-2 bis C1200 (englisch, siehe Dokumente)
