Beschreibung

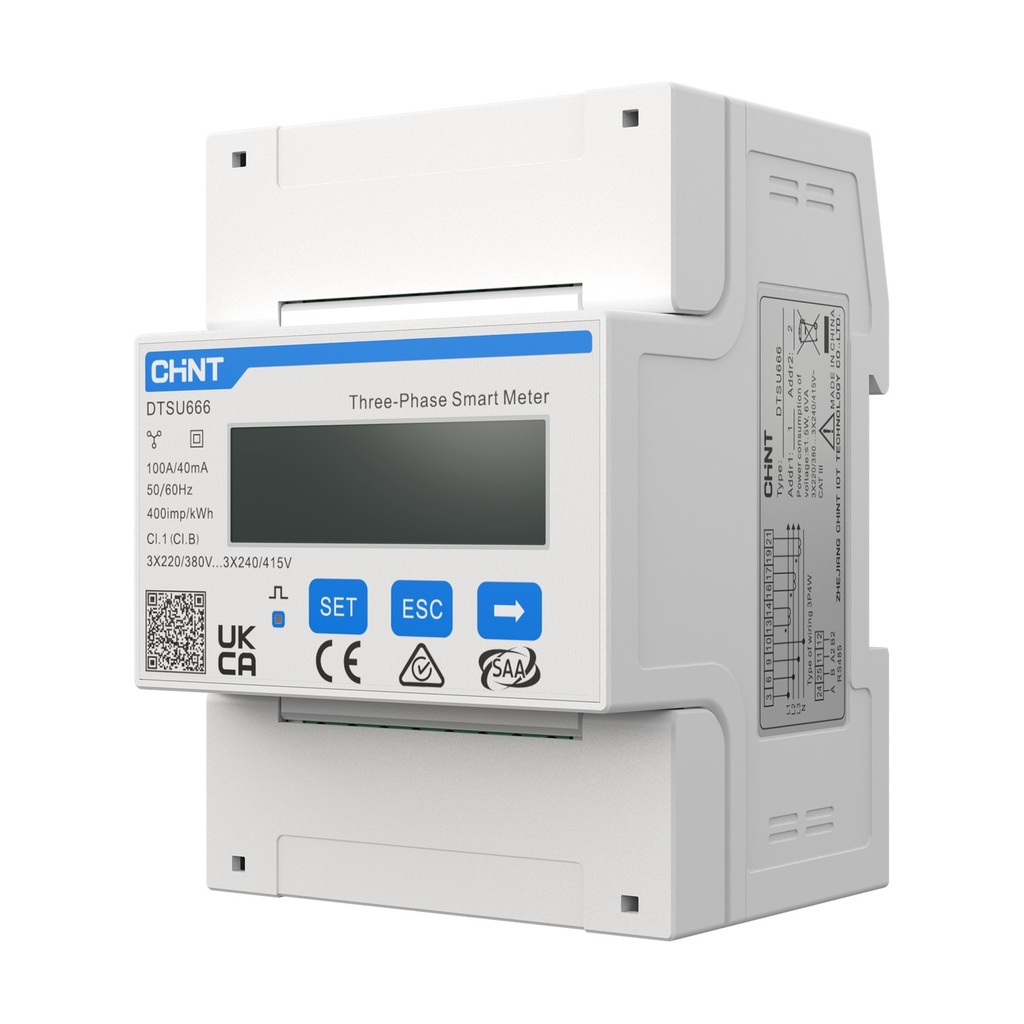

Der Sigenergy Sigen Power Sensor TPX-CH ist ein dreiphasiger Leistungsmesser mit LCD-Anzeige für die indirekte Messung über externe Stromwandler. Er erfasst am Netzanschlusspunkt Spannung, Strom, Leistung und Frequenz und liefert die Werte per RS485 (Modbus RTU) an das Sigenergy-System, das damit unter anderem Export- und Importbegrenzungen umsetzen kann. Da Stromwandler nicht enthalten sind, lässt sich der Sensor über das einstellbare Wandlerverhältnis an große Anschlussleistungen anpassen. Das Messgerät wird auf eine 35-mm-Hutschiene montiert.
Merkmale
- Dreiphasig (3P3W / 3P4W), Eingangsspannung 100 – 480 V, 50 / 60 Hz
- Messung über externe Stromwandler (Sekundärstrom 5 A oder 1 A), Wandlerverhältnis am Gerät einstellbar
- Messgenauigkeit: Leistung 1 %, Spannung und Strom 0,5 %, Frequenz 0,2 %
- LCD-Echtzeitanzeige am Gerät, Datenaktualisierung alle 100 ms
- Kommunikation über RS485 (Modbus RTU, 9.600 bps)
- Hutschienenmontage 35 mm, Bauform 72 × 100 × 65,5 mm, Schutzart IP20
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 1426002200 |
| Hersteller-Modell | Sigen Sensor TPX-CH |
| Art des Netzanschlusses | 3P3W / 3P4W (dreiphasig) |
| AC-Eingangsspannung | 100 – 480 V |
| AC-Nennfrequenz | 50 / 60 Hz |
| Genauigkeit Spannung | 0,5 % |
| Genauigkeit Strom | 0,5 % |
| Genauigkeit Leistung | 1 % |
| Genauigkeit Frequenz | 0,2 % |
| Schnittstelle | RS485 |
| Baudrate | 9.600 bps |
| Kommunikationsprotokoll | Modbus RTU |
| Abmessungen (B × H × T) | 72 × 100 × 65,5 mm |
| Gewicht | 0,35 kg |
| Betriebstemperaturbereich | −25 bis 65 °C |
| Temperaturbereich bei Lagerung | −40 bis 70 °C |
| Relative Luftfeuchtigkeit | 0 – 90 % |
| Schutzart | IP20 |
| Montage | Hutschiene 35 mm |
| Stromwandler | nicht im Lieferumfang (extern, Sekundärstrom 5 A oder 1 A, Genauigkeit 0,5 oder besser) |
| Normen | EN 61010-1:2010, EN 61010-2-030:2010 |
Lieferumfang
- 1 × Sigen Power Sensor TPX-CH (Messgerät)
- Nicht enthalten: Stromwandler und Spannungswandler
Zusätzlich erforderlich
- 3 externe Stromwandler (Primärstrom ≥ Messstrom, Sekundärstrom 5 A oder 1 A, Genauigkeit 0,5 oder besser), Wandlerverhältnis am Sensor einstellen
- Bei Netzspannungen über 480 V (L-L) zusätzlich Spannungswandler
- Absicherung der Spannungsmessleitungen: Leitungsschutzschalter oder je Phase eine Sicherung (≥ Messspannung / 1 A)
- Kompatibles Sigenergy-System zur Anbindung per RS485 sowie Anschluss- und Kommunikationsleitungen (bauseits)
- Installation durch eine Elektrofachkraft
Downloads
Datenblatt Sigen Power Sensor (C&I) TP-CT120-DH / TP-CT300-DH / TP-CT600-DH / TPX-CH (englisch, siehe Dokumente)
