Beschreibung

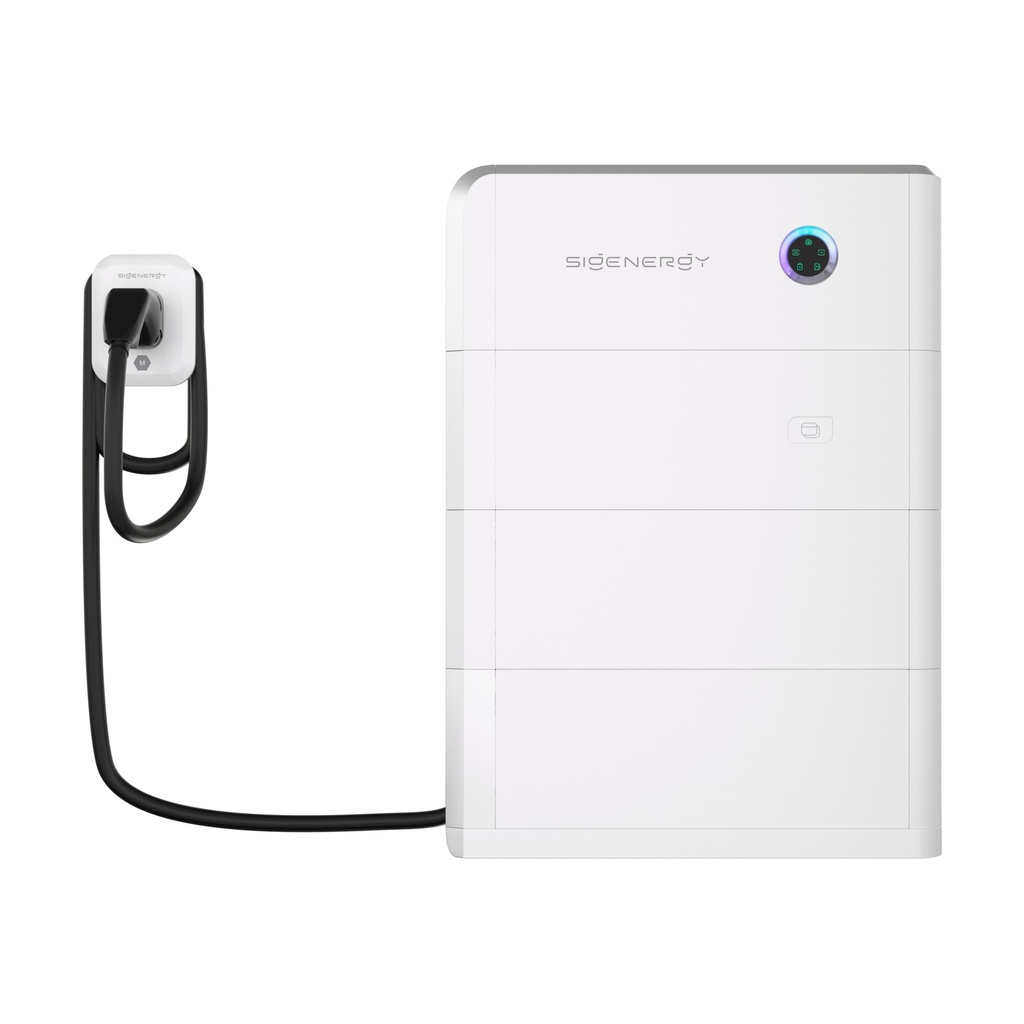

Das Sigenergy SigenStor EV DC Charging Module 12 (SigenStor EVDC 12 10S2) ist ein bidirektionales DC-Lademodul für Elektrofahrzeuge, das im SigenStor-Turm zwischen Energy Controller und Batteriemodulen gestapelt und mit dem Sigen Energy Controller betrieben wird. Es lädt über den fest angeschlossenen CCS2-Ladestecker mit 10 m Kabel mit bis zu 12,5 kW Gleichstrom aus PV, Batterie und Netz. Über eine separat erhältliche Lizenz (License Boost Mode) lässt sich die Lade- und Entladeleistung auf 25 kW erhöhen. Geplantes Laden, PV-Überschussladen und Schnellladen werden per App gesteuert; bidirektionales Laden (V2X) hängt von den Fähigkeiten des Fahrzeugs ab.
Merkmale
- DC-Laden und -Entladen mit 12,5 kW, per Lizenz auf 25 kW erweiterbar
- Betriebsspannungsbereich 150 – 1.000 V für nahezu alle Elektrofahrzeuge
- Fest angeschlossenes CCS2-Ladekabel, Länge 10 m
- Intelligentes Laden: Zeitplan, PV-Überschuss, Schnellladen mit Netz und PV
- Bidirektional (V2X) je nach Fahrzeug, OCPP 1.6J, Bedienung per LED, App und RFID
- Schutzart IP66, geregelte aktive Kühlung, Betrieb −30 bis 60 °C
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 11080024 |
| Hersteller-Modell | SigenStor EVDC 12 10S2 |
| Max. Ladeleistung Ladeanschluss | 12,5 kW (Standard) / 25 kW (mit Lizenz) |
| Max. Entladeleistung Ladeanschluss | 12,5 kW (Standard) / 25 kW (mit Lizenz) |
| Betriebsspannungsbereich | 150 – 1.000 V |
| Max. Betriebsstrom | 40 A (Standard) / 80 A (mit Lizenz) |
| Ladeschnittstelle | CCS2 |
| Ladekabellänge (fest angeschlossen) | 10 m |
| Schutzfunktionen | Kurzschluss-, Über-/Unterspannungs-, Überlast-, Übertemperatur- und Verpolungsschutz, Prüfung auf verschweißte Schütze |
| Abmessungen (B × H × T) | 700 × 270 × 260 mm |
| Gewicht | 41 kg (inkl. CCS2-Kabel) |
| Betriebstemperaturbereich | −30 bis 60 °C |
| Temperaturbereich bei Lagerung | −40 bis 70 °C |
| Relative Luftfeuchtigkeit | 5 – 95 % |
| Max. Betriebshöhe | 4.000 m |
| Kühlung | Geregelte aktive Kühlung |
| Schutzart | IP66 |
| Authentifizierung | RFID-Karte, App oder ohne Authentifizierung |
| Funktionen | Geplantes Laden, PV-Überschussladen, Schnellladen, bidirektionales Laden (V2X), intelligentes Lastmanagement |
| Benutzerschnittstellen | LED-Anzeige, App, RFID |
| Fernwartung | OTA, Ferndiagnose |
| OCPP-Protokoll | OCPP 1.6J ED 2 |
| Normen | EN IEC 61851-1, EN 61851-23, EN IEC 61851-21-2, ETSI EN 303 645 |
Lieferumfang
- 1 × SigenStor EV DC Charging Module 12 mit fest angeschlossenem CCS2-Ladekabel (10 m)
- Zubehör laut Packliste des Herstellers
- Nicht enthalten: Fast-Charging-Lizenz 25 kW (separater Artikel), Energy Controller und Batteriemodule
Zusätzlich erforderlich
- SigenStor-System mit Sigen Energy Controller (zwingend erforderlich)
- SigenStor-Batteriemodule für das Laden aus dem Speicher
- Optional: SigenStor EVDC 25 kW Fast Charging Lizenz für 25 kW Ladeleistung
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt Sigen EV DC Charging Module 12 / 25 kW (englisch, siehe Dokumente)
