Beschreibung

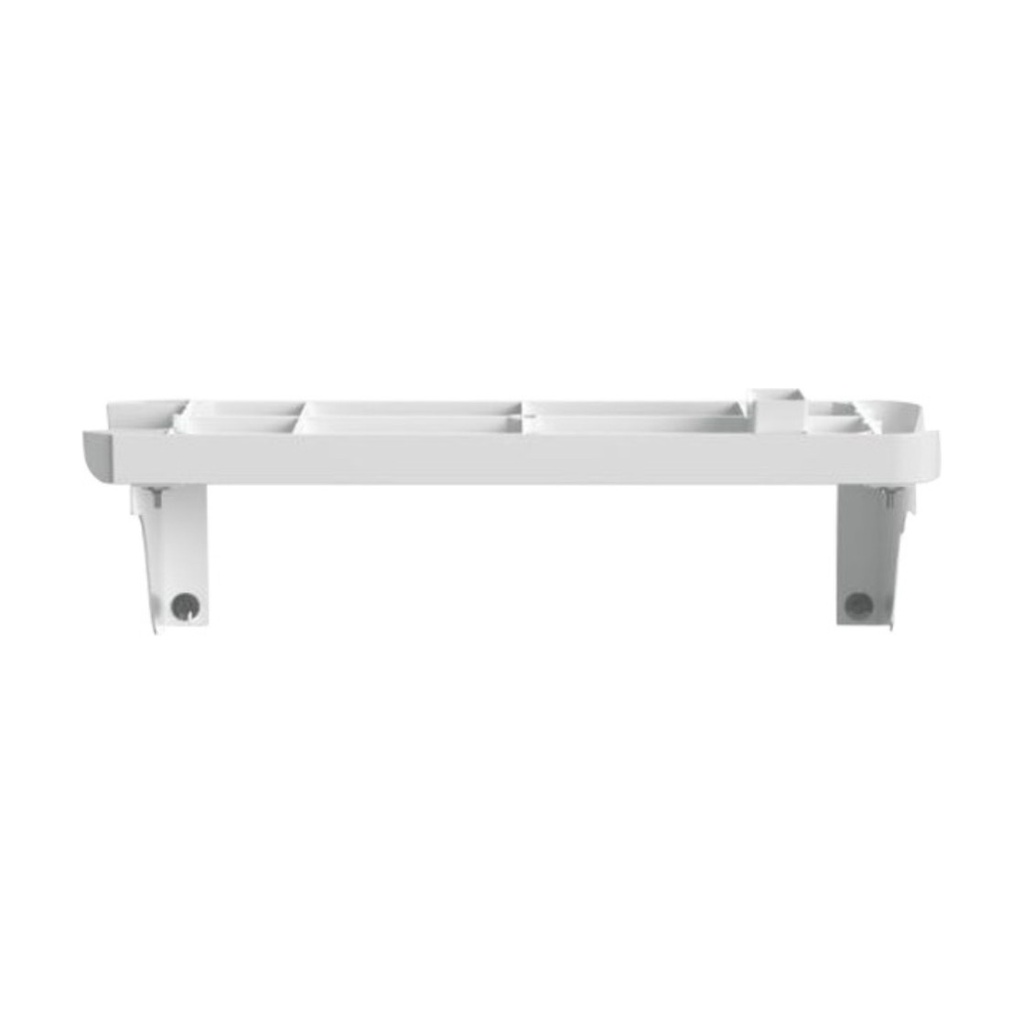

Das Sigenergy SigenStor Wandmontageset (SigenStor Installation Kit for Wall-mounted) dient der wandhängenden Montage eines SigenStor-Systems. Es trägt einen SigenStor Energy Controller bzw. Sigen Hybrid Wechselrichter mit bis zu zwei SigenStor-Batteriemodulen, optional ergänzt um ein SigenStor EV DC Charging Module. Der Grundrahmen mit Wandkonsolen wird an der Wand verschraubt, darauf werden die Module gestapelt und zusätzlich oben an der Wand gesichert. Laut Hersteller-Kurzanleitung ist das Set für massive Wände wie Vollziegel und Beton vorgesehen; für Holzwände gibt es ein eigenes Montageset.
Merkmale
- Wandhängende Montage eines SigenStor-Systems
- Für SigenStor Energy Controller bzw. Sigen Hybrid mit bis zu 2 SigenStor BAT-Modulen
- Optional mit SigenStor EV DC Charging Module im Turm
- Für massive Wände (z. B. Vollziegel, Beton)
- Befestigung mit M8-Schrauben (9 N·m) in Bohrungen Ø 10 mm, 105 mm tief
- Abstand der oberen Wandbefestigungen 631 mm
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | 30020002 |
| Hersteller-Modell | SigenStor Installation Kit for Wall-mounted |
| Montageart | Wandmontage |
| Kompatible Geräte | SigenStor Energy Controller / Sigen Hybrid, SigenStor BAT, SigenStor EVDC |
| Max. Anzahl Batteriemodule | 2 |
| Untergrund | massive Wand (z. B. Vollziegel, Beton) |
| Bohrung | Ø 10 mm, 105 mm tief |
| Anzugsmoment M8 / M5 | 9 N·m / 4,5 N·m |
| Horizontaler Abstand obere Befestigung | 631 mm |
| Höhe obere Befestigung über Rahmen | 261 mm + N × 270 mm (N = Anzahl Batteriemodule, max. 2); mit EVDC zusätzlich 270 mm |
Lieferumfang
- 1 × Wandmontageset für ein SigenStor-System (Teile laut Packliste des Herstellers)
- Nicht enthalten: Energy Controller, Batteriemodule und EV DC Charging Module
Zusätzlich erforderlich
- SigenStor-System (Energy Controller bzw. Sigen Hybrid und 1 – 2 SigenStor BAT-Module)
- Tragfähige massive Wand; für Holzwände das separate Montageset des Herstellers verwenden
- Montage durch einen qualifizierten Fachbetrieb nach Installationsanleitung des Herstellers
Downloads
Montage-Kurzanleitung des Herstellers für massive Wände (mehrsprachig, siehe Dokumente)
