Beschreibung

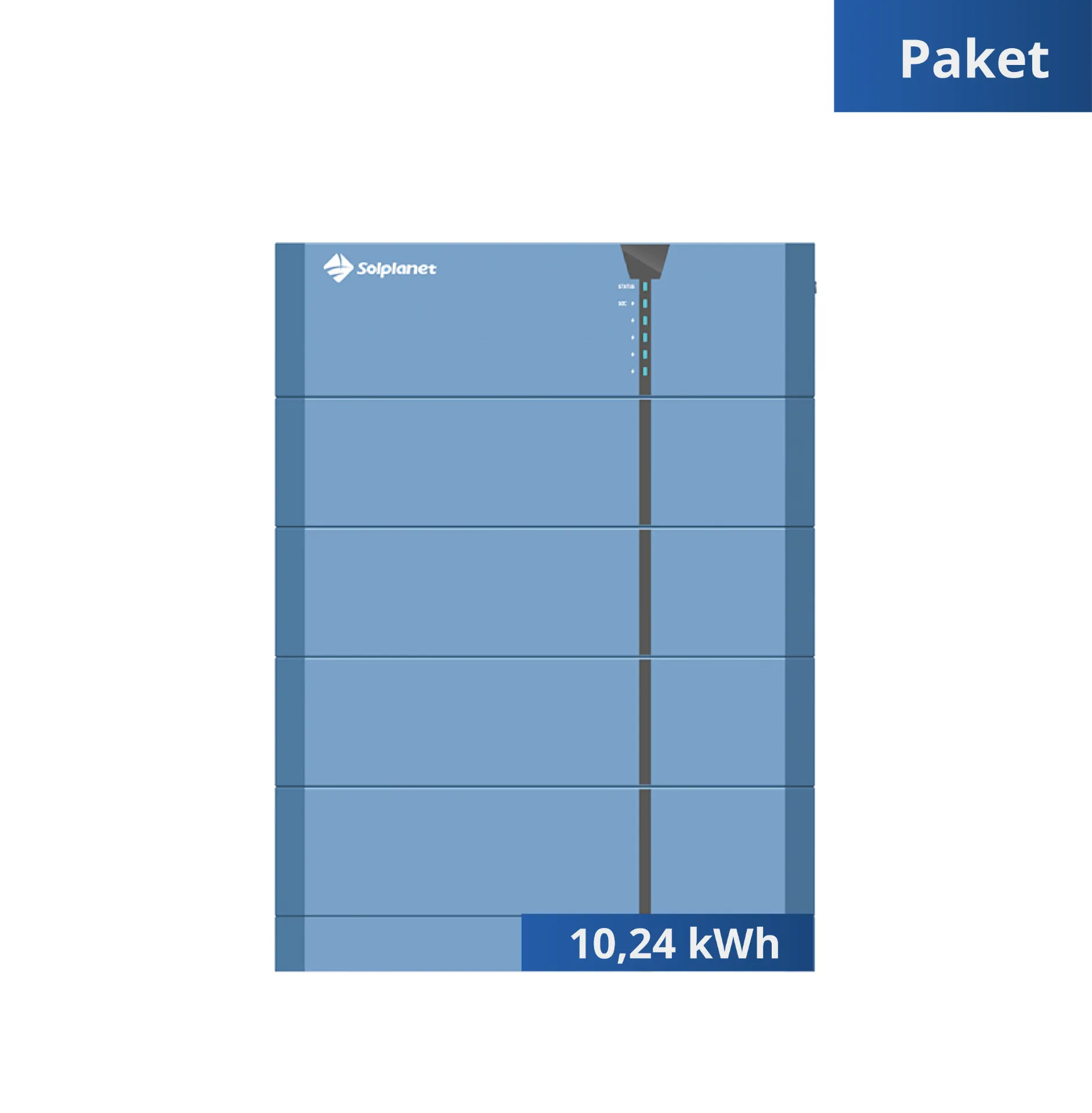

Das Solplanet Ai-HB G2 Pro Speicherset mit 10,24 kWh ist ein stapelbarer Hochvolt-Batteriespeicher mit LiFePO4-Technologie für Solplanet Hybrid-Wechselrichter. Das Set besteht aus Controller, vier Batteriemodulen HB051050B und Batteriebasis und lässt sich modular auf bis zu 20,48 kWh je Einheit und 81,92 kWh im Parallelbetrieb erweitern. Mit bis zu 1C Lade-/Entladerate, integrierter Brandunterdrückung, VDE-Konformität und IP65 eignet sich das System für Innen- und Außenaufstellung; Monitoring und Betriebsmodi (Eigenverbrauch, Lastverschiebung, Nutzungszeittarife) über die Solplanet App.
Merkmale
- 10,24 kWh nominal / 9,72 kWh nutzbar, LiFePO4, 8.000 Zyklen
- Hochvolt 204,8 V, bis 50 A und 10,24 kW Lade-/Entladeleistung (1C)
- Modular stapelbar: bis 8 Module (20,48 kWh), 4 Einheiten parallel (81,92 kWh)
- Integrierte Brandunterdrückung, Zellüberwachung, VDE-AR-E 2510-50, IP65
- Steckbare Verbindungen, schnelle Installation mit Standardwerkzeug, kippsicher
- Controller mit LAN/RS485/USB, App-Monitoring, Betriebsmodi Eigenverbrauch und Nutzungszeittarife
Technische Daten
| Merkmal | Ai-HB Pro 100 A |
|---|
| Modell | Ai-HB Pro 100 A (Ai-HB G2 Pro Serie) |
| Aufbau | 1 × Controller (BMS) + 4 × Batteriemodul HB051050B + Batteriebasis |
| Zelltyp | LiFePO4 (LFP) |
| Nennenergie / Nutzbare Energie | 10,24 kWh / 9,72 kWh (95 % DoD) |
| Nennkapazität je Modul | 50 Ah, 2,56 kWh, 51,2 V |
| Nennspannung / Betriebsspannung | 204,8 V / 160 – 233,6 V |
| Max. Lade-/Entladestrom | 50 A / 50 A (bis 1C) |
| Nenn- / Max. Lade- und Entladeleistung | 10,24 kW / 10,24 kW |
| Erweiterbar | bis 8 Module je Einheit (20,48 kWh), bis 4 Einheiten parallel (81,92 kWh) |
| Zyklen / Wirkungsgrad | 8.000 Zyklen (90 % DoD, 70 % EoL) / ≥ 95 % Round-Trip |
| Betriebstemperatur | Laden 2 bis 58 °C, Entladen −28 bis 58 °C; Lagerung −20 bis 45 °C |
| Kommunikation | CAN zum Wechselrichter; Controller mit LAN, RS485, USB, 4 DI / 2 DO |
| Schutz | Über-/Unterspannung, Überstrom, Übertemperatur, Kurzschluss, integrierte Brandunterdrückung |
| Zertifizierung | IEC 62619, EN 61000, VDE-AR-E 2510-50, IEC 62040, UN 38.3 |
| Schutzart / Kühlung | IP65 / natürliche Konvektion |
| Aufstellung | Innen und Außen, Bodenmontage, stapelbar |
| Abmessungen B × T × H | 540 × 390 × 730 mm |
| Gewicht | 140 kg (Modul 31 kg) |
Lieferumfang
- 1 × Solplanet Batteriesteuerung (Controller) Ai-HB G2 Pro
- 4 × Solplanet Batteriemodul HB051050B (2,56 kWh)
- 1 × Batteriebasis Ai-HB G2 Pro, Verbindungsmaterial, Dokumentation
Zusätzlich erforderlich
- Solplanet Hybrid-Wechselrichter (ASW H-T2, H-T3 oder TH-Serie)
- Smart Meter am Wechselrichter, DC-Verkabelung Batterie – Wechselrichter bauseits
- Erweiterung: weitere Batteriemodule HB051050B (max. 8 je Einheit)
Downloads
Datenblatt, Schnellanleitung und Handbuch Ai-HB G2 Pro (siehe Dokumente)
