Beschreibung

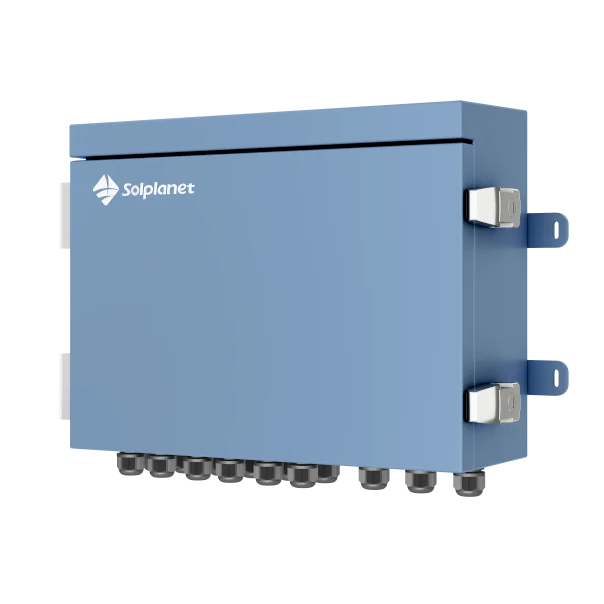

Die Solplanet Combiner-Box ASW1000-CB-HB schaltet bis zu vier Hochvolt-Batterietürme (z. B. Ai-HB G2 Pro) parallel und führt sie sicher auf einen Batterieeingang des Solplanet Hybrid-Wechselrichters zusammen. Mit 1.000 V DC Betriebsspannung, 30 A je Turm und 50 A Ausgangsstrom ist sie für Speichersysteme bis 81,92 kWh ausgelegt. Das IP65-Gehäuse aus Aluminiumlegierung mit vorkonfigurierten M20-Kabelverschraubungen erlaubt Innen- und Außenmontage bei −40 bis +50 °C.
Merkmale
- Parallelschaltung von bis zu 4 Hochvolt-Batterietürmen
- 1.000 V DC, 30 A je Eingang, 50 A Ausgang, Kurzzeitstromfestigkeit < 4,5 kA
- Bemessungsstoßspannung 6 kV, Verschmutzungsgrad 3
- Aluminiumgehäuse IP65 für Innen- und Außenbereich, −40 bis +50 °C
- 12 × M20 Eingangs- und 3 × M20 Ausgangsverschraubungen vormontiert
- Kompakt (390 × 300 × 140 mm), 4,4 kg, einfache Wandmontage
Technische Daten
| Merkmal | ASW1000-CB-HB |
|---|
| Modell | ASW1000-CB-HB |
| Funktion | DC-Combiner-Box zur Parallelschaltung von bis zu 4 Hochvolt-Batterietürmen an einem Wechselrichter |
| Max. Betriebsspannung / Isolationsspannung | 1.000 V DC / 1.000 V DC |
| Bemessungsstoßspannung | 6 kV |
| Max. Eingangsstrom | 30 A je Batterieturm |
| Max. Ausgangsstrom | 50 A |
| Kurzzeitstromfestigkeit (Icw) | < 4,5 kA |
| Batterietürme | max. 4 |
| Eingang | 12 × M20 Kabelverschraubung, DC-Leiter 6 mm², PE 10 mm² |
| Ausgang | 3 × M20 Kabelverschraubung, DC-Leiter 10 mm², PE 10 mm² |
| Gehäuse | Aluminiumlegierung, IP65, Verschmutzungsgrad 3 |
| Betriebs-/Lagertemperatur | −40 bis +50 °C |
| Luftfeuchte / Aufstellhöhe | 5 – 95 % nicht kondensierend / max. 4.000 m |
| Abmessungen L × B × H | 390 × 300 × 140 mm |
| Gewicht | 4,4 kg |
Lieferumfang
- 1 × Solplanet Combiner-Box ASW1000-CB-HB
- Montagematerial, Bedienungsanleitung
Zusätzlich erforderlich
- 2 bis 4 Solplanet Hochvolt-Batterietürme (Ai-HB G2 Pro Controller + Basis + Module)
- Solplanet Hybrid-Wechselrichter (ASW H-T2, H-T3 oder TH-Serie)
- DC-Kabel 6 mm² (Eingang) / 10 mm² (Ausgang) und PE 10 mm² bauseits
Downloads
Datenblatt Solplanet ASW1000-CB-HB (siehe Dokumente)
