Beschreibung

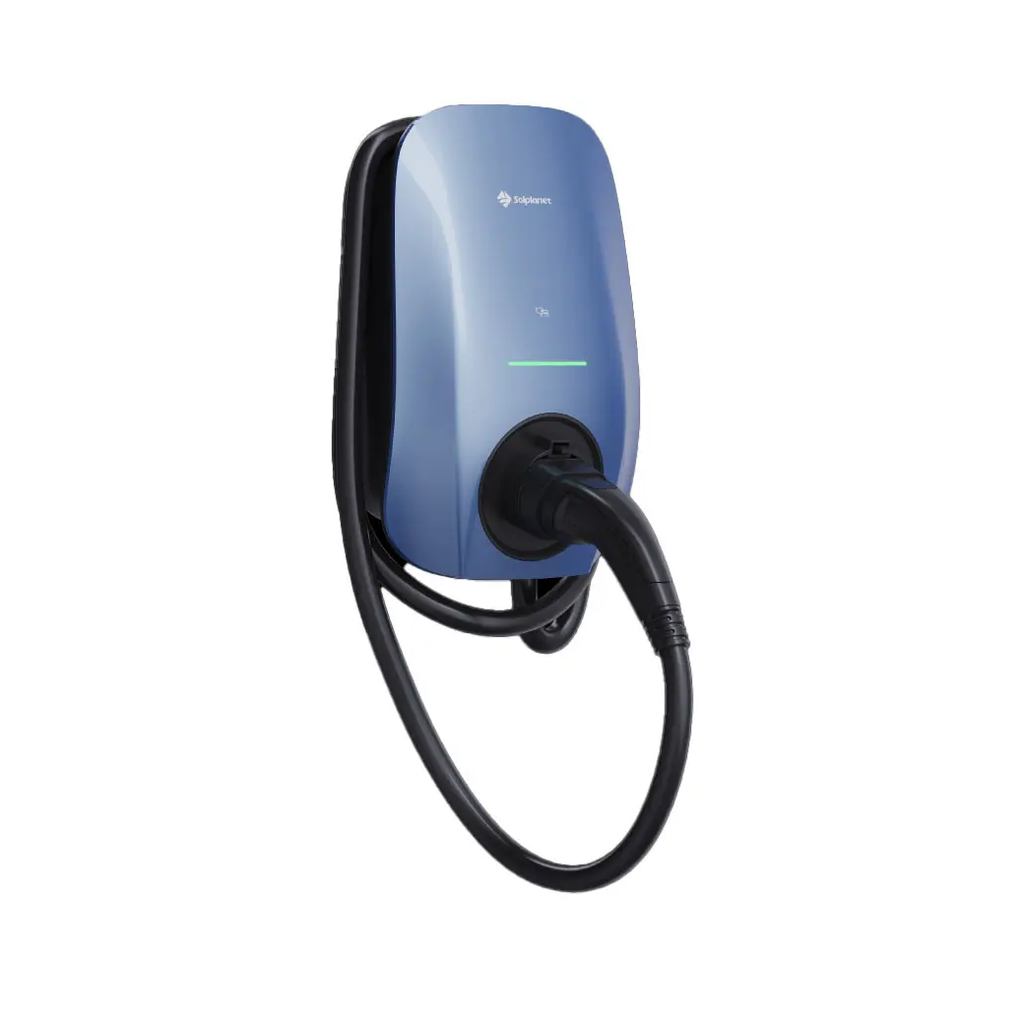

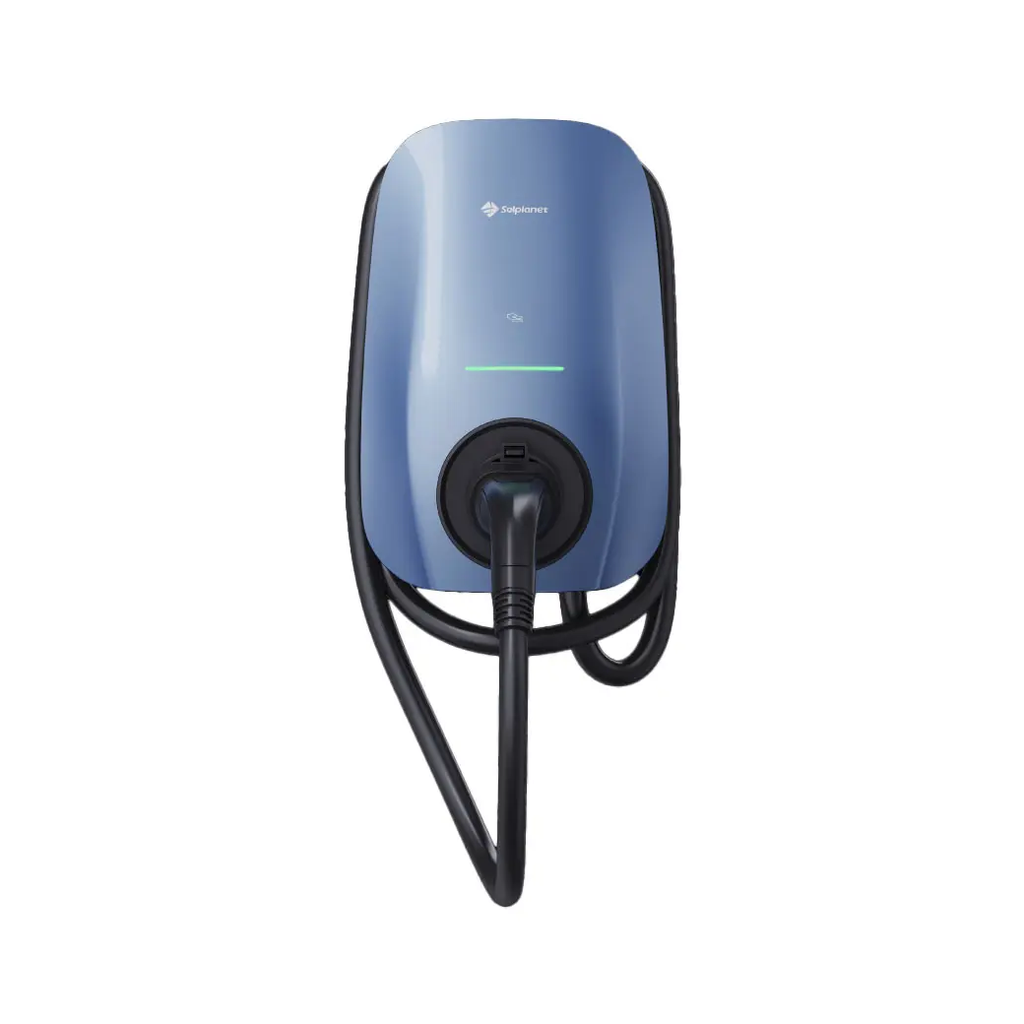

Die Solplanet SOL 22H aus der Serie SOL APOLLO ist eine dreiphasige 22-kW-Wallbox mit fest angeschlossenem 7,5-m-Typ-2-Kabel für das schnellste Laden im privaten Bereich. Über die Solplanet App lassen sich geplantes Laden, Laden außerhalb der Spitzenzeiten und die Fernüberwachung steuern; mit optionalem Energiezähler sind Solar-/Öko-Modus und dynamischer Lastausgleich möglich, die RS485-Schnittstelle bindet die Wallbox in Energiemanagementsysteme ein. Authentifizierung per App, RFID, NFC oder Plug & Play. Das IP65/IK10-Gehäuse mit UV-beständigen Materialien ist für den Außenbereich ausgelegt; werkzeuglose Reihenklemmen und flexible Kabeleinführung vereinfachen die Installation.
Merkmale
- 22 kW dreiphasig, 32 A, Typ-2-Kabel 7,5 m mit Kabelhalter, Abdeckung und elektronischem Schloss
- App-Steuerung: geplantes Laden, Laden außerhalb der Spitzenzeiten, Fernüberwachung
- Solar-/Öko-Modus und dynamischer Lastausgleich mit optionalem Energiezähler, RS485 für EMS
- WLAN, Bluetooth, LAN (4G optional); Authentifizierung App / RFID / NFC / Plug & Play
- IP65, IK10, UV-beständig, −25 bis +50 °C; DC-Auslaufschutz 6 mA, Überspannungsschutz Typ III
- CE und TÜV nach EN/IEC 61851-1, werkzeuglose Installation
Technische Daten
| Merkmal | SOL 22H |
|---|
| Modell | SOL 22H (Serie SOL APOLLO) |
| Typ | AC-Wallbox dreiphasig mit fest angeschlossenem Ladekabel |
| Max. Ladeleistung / Ausgangsstrom | 22 kW / 32 A |
| Bemessungsspannung / Frequenz | 400 V AC, 3-phasig / 50 Hz |
| Ladekabel | Typ 2 (IEC 62196-2), 7,5 m, mit Kabelhalter; selbstschließende Abdeckung und elektronisches Schloss |
| Fehlerstromerkennung | DC 6 mA integriert |
| Standby-Verbrauch | < 5 W |
| Kommunikation | WLAN, Bluetooth, Ethernet (LAN), RS485; 4G optional |
| Authentifizierung | App, RFID, NFC oder Plug & Play |
| Funktionen | Geplantes Laden, Laden außerhalb der Spitzenzeiten, Fernüberwachung; Solar-/Öko-Modus und dynamischer Lastausgleich mit optionalem Energiezähler |
| Statusanzeige | LED-Lichtleiste |
| Schutz | DC-Auslaufschutz, Übertemperaturabsicherung, Bodensicherung, Überspannungsschutz Typ III (EN 60664) |
| Zertifizierung | CE, TÜV, EN/IEC 61851-1 |
| Schutzart / Stoßfestigkeit | IP65 / IK10, UV-beständig |
| Betriebstemperatur / Lagertemperatur | −25 bis +50 °C / −40 bis +70 °C |
| Montage | Wand oder Standfuß; werkzeuglose Reihenklemmen, Kabeleinführung vorne oder hinten |
| Abmessungen H × B × T | 230 × 360 × 130 mm |
| Gewicht | 5,1 kg (mit Kabel) |
| Farbe | Morandi-Blau |
Lieferumfang
- Solplanet Wallbox SOL 22H mit 7,7,5 m Typ-2-Ladekabel und Kabelhalter
- Wandhalterung, Montagematerial, Dokumentation
Zusätzlich erforderlich
- Netzanschluss 400 V 3-phasig, Absicherung und FI-Schutz Typ A bauseits
- Optional: Energiezähler für Solarladen und dynamischen Lastausgleich
- Optional: Standfuß für freie Aufstellung
Downloads
Datenblatt und Bedienungsanleitung Serie SOL APOLLO (siehe Dokumente)
