Beschreibung

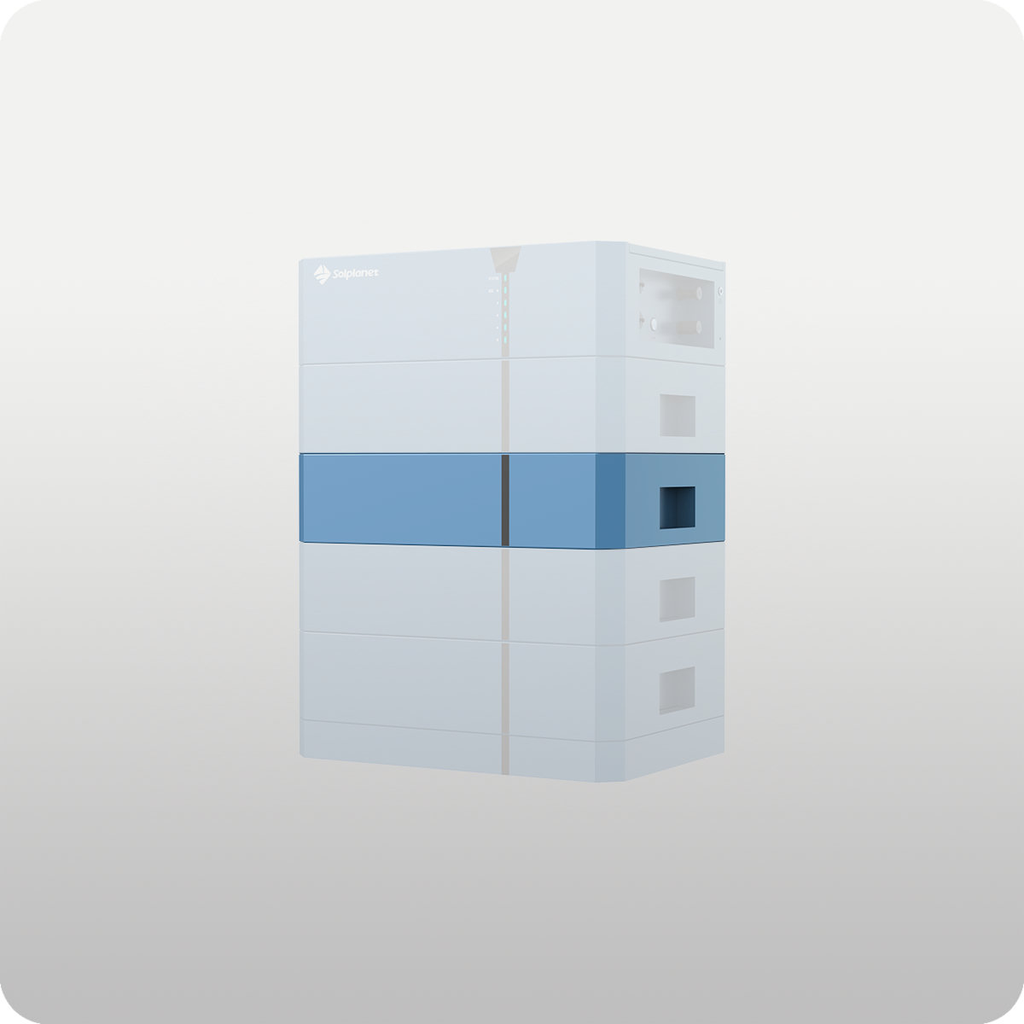

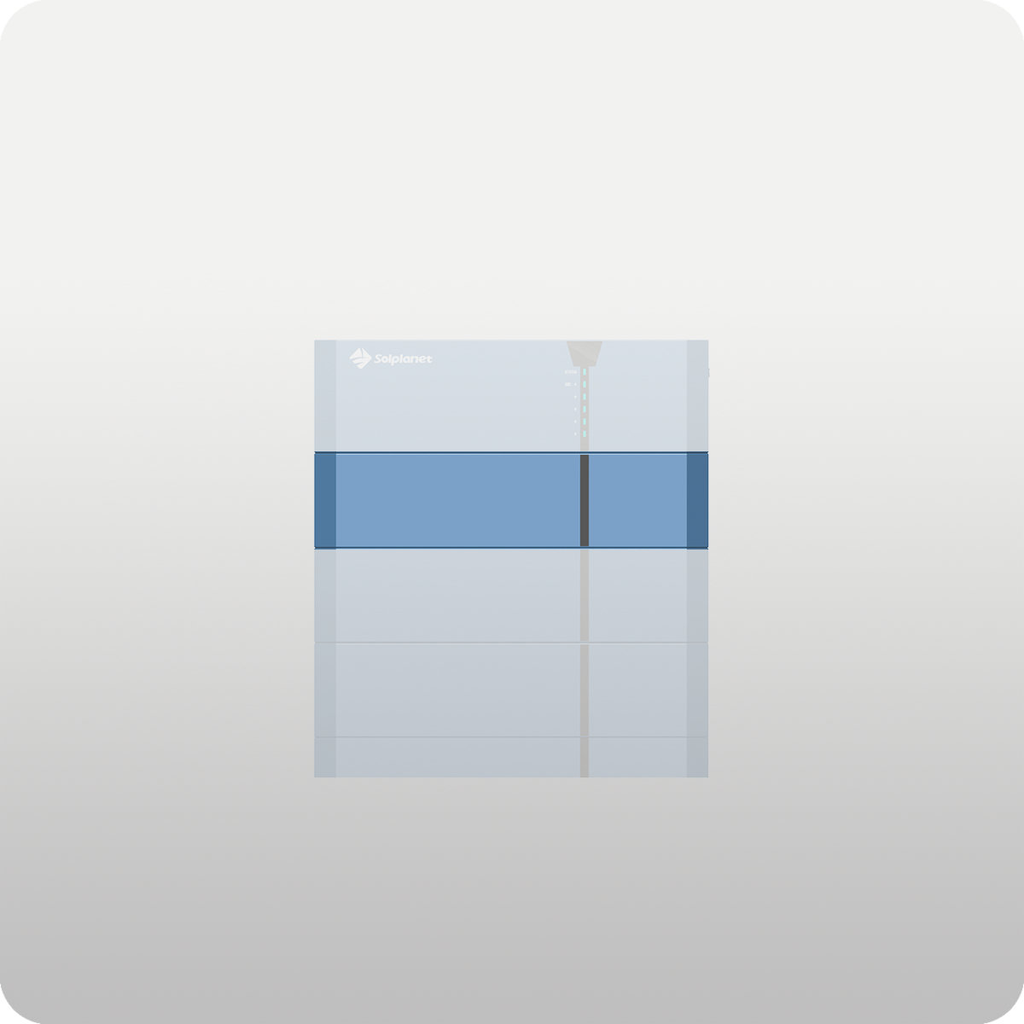

Das Solplanet Ai-HB G2 Pro Batteriemodul HB051050B ist der 2,56-kWh-Baustein des stapelbaren Hochvolt-Speichersystems Ai-HB G2 Pro. Mit bis zu 1C Lade- und Entladerate entspricht die Leistung der installierten Kapazität – 10 kW bei 10 kWh – sodass auch Ertragsspitzen der PV-Anlage vollständig gespeichert werden. LiFePO4-Zellen mit 8.000 Zyklen, passives Zellbalancing, integrierte Aerosol-Brandunterdrückung und IP65 sorgen für Langlebigkeit und Sicherheit im Innen- und Außenbereich. Je Einheit werden 3 bis 8 Module auf Controller und Basis gestapelt; bis zu vier Einheiten lassen sich parallel zu 81,92 kWh verbinden.
Merkmale
- 2,56 kWh nominal / 2,43 kWh nutzbar je Modul, LiFePO4, 51,2 V
- Bis 1C: 50 A Lade-/Entladestrom, Leistung = Kapazität (bis 20,48 kW je Einheit)
- 8.000 Zyklen bei 90 % DoD, ≥ 95 % Round-Trip-Wirkungsgrad
- Integrierte Heiß-Aerosol-Brandunterdrückung, passives Zellbalancing, VDE-AR-E 2510-50
- Stapelbar 3 – 8 Module je Einheit, 4 Einheiten parallel, steckbare Verbindungen
- IP65, Innen- und Außenaufstellung, App-Monitoring über Controller
Technische Daten
| Merkmal | HB051050B |
|---|
| Modell | HB051050B (Ai-HB G2 Pro Serie) |
| Zelltyp | LiFePO4 (LFP) |
| Nennkapazität | 50 Ah |
| Nennenergie / Nutzbare Energie | 2,56 kWh / 2,43 kWh (95 % DoD) |
| Nennspannung je Modul | 51,2 V |
| Systemspannung | 153,6 – 409,6 V (3 bis 8 Module je Einheit) |
| Max. Lade-/Entladestrom | 50 A / 50 A (bis 1C) |
| Lade-/Entladeleistung | 2,56 kW je Modul, bis 20,48 kW je Einheit (1C) |
| Systemausbau | 3 – 8 Module je Einheit (7,68 – 20,48 kWh), bis 4 Einheiten parallel (81,92 kWh) |
| Zyklen / Wirkungsgrad | 8.000 Zyklen (90 % DoD, 70 % EoL) / ≥ 95 % Round-Trip |
| Betriebstemperatur | Laden 2 bis 58 °C, Entladen −28 bis 58 °C; Lagerung −20 bis 45 °C |
| Kommunikation | CAN (über Ai-HB G2 Pro Controller) |
| Schutz | Über-/Unterspannung, Überstrom, Übertemperatur, Kurzschluss, integrierte Aerosol-Brandunterdrückung, passives Zellbalancing |
| Zertifizierung | IEC 62619, EN 61000, VDE-AR-E 2510-50, IEC 62040, UN 38.3 |
| Schutzart / Kühlung | IP65 / natürliche Konvektion |
| Aufstellung | Innen und Außen, Bodenmontage, stapelbar (steckbar) |
| Abmessungen B × T × H | 540 × 390 × 130 mm |
| Gewicht | 31 kg |
Lieferumfang
- 1 × Solplanet Ai-HB G2 Pro Batteriemodul HB051050B (2,56 kWh)
Zusätzlich erforderlich
- Solplanet Ai-HB G2 Pro Controller + Batteriebasis (1 × je Einheit)
- Mindestens 3 Module je Einheit; Solplanet Hybrid-Wechselrichter (ASW H-T2, H-T3 oder TH-Serie)
- DC- und Kommunikationsverkabelung zum Wechselrichter bauseits
Downloads
Datenblatt Solplanet Ai-HB G2 Pro Serie (siehe Dokumente)
