Beschreibung

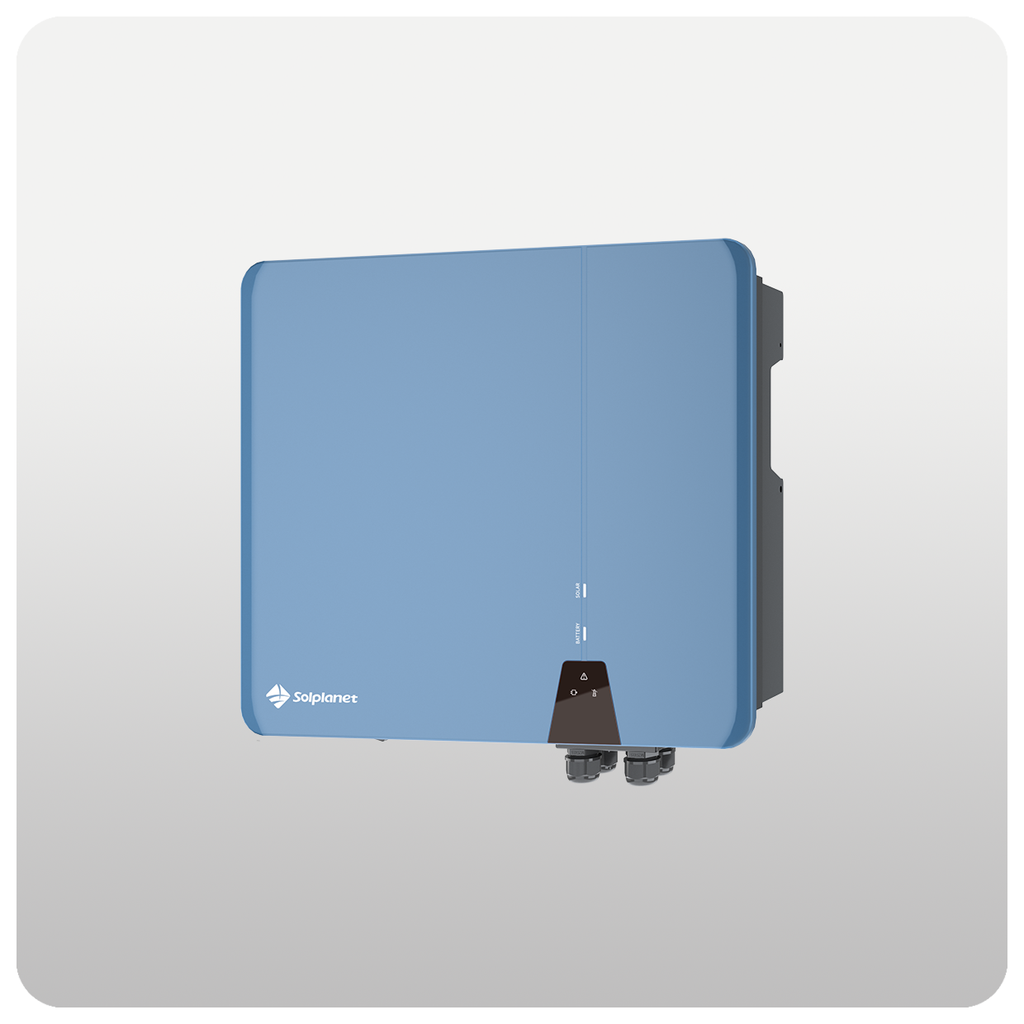

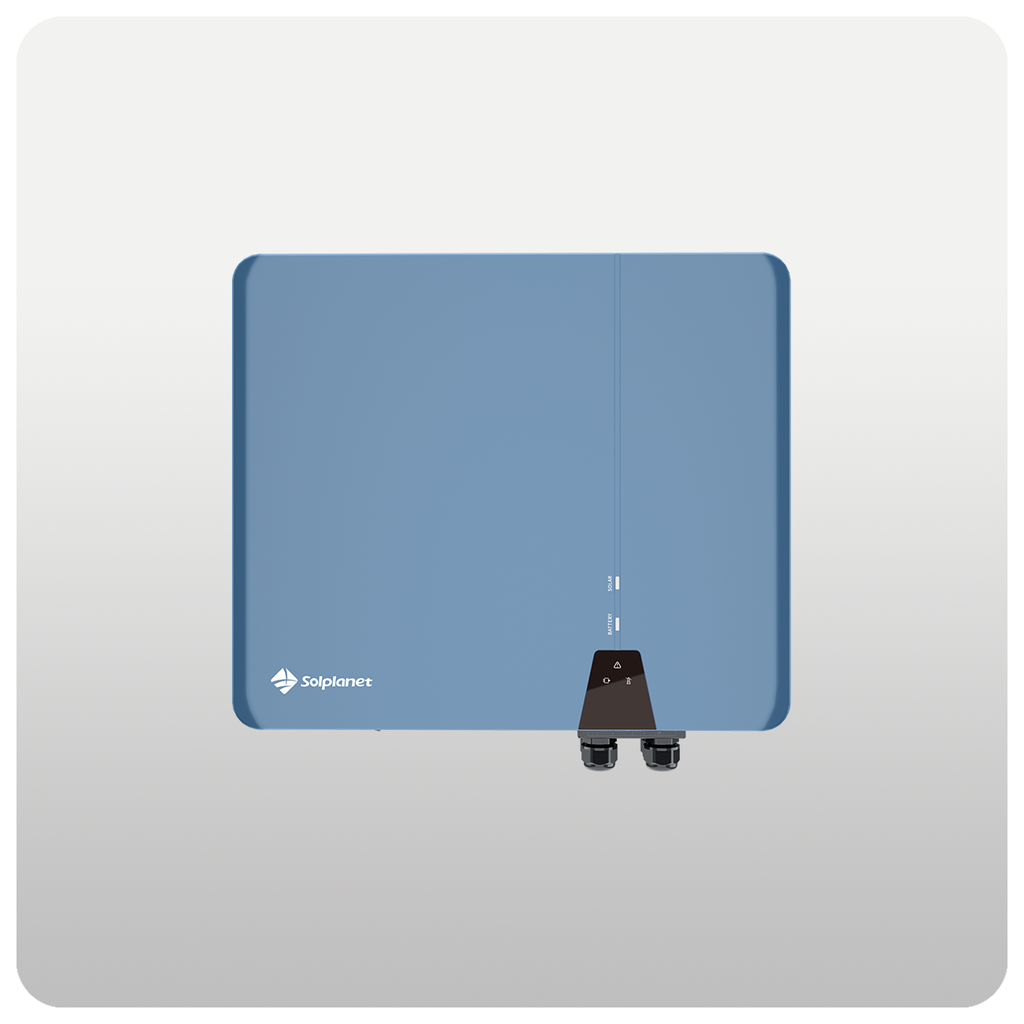

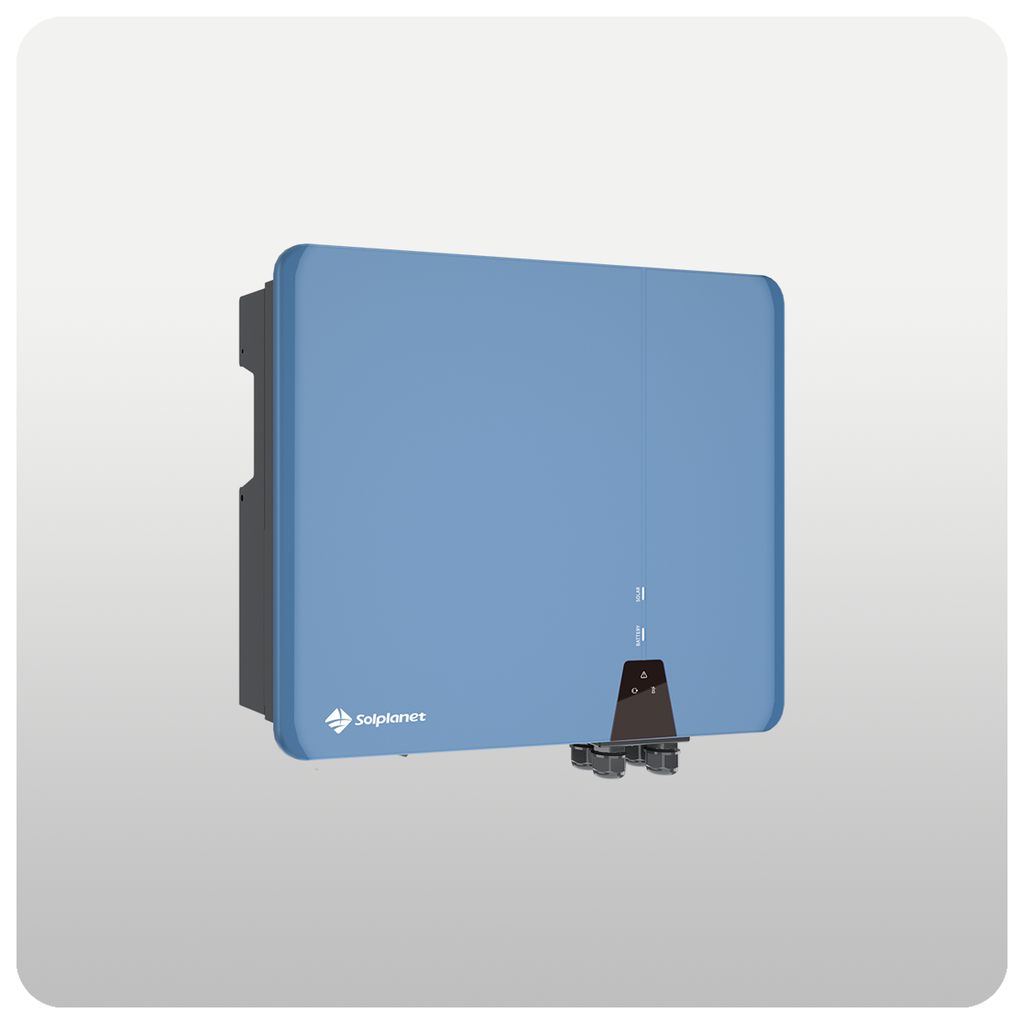

Die Solplanet ASW H-T3-Serie sind dreiphasige Hybrid-Wechselrichter mit 8 kW AC-Leistung für Einfamilienhäuser und kleinere Gewerbeanlagen. Drei unabhängige MPP-Tracker mit bis zu 16 A je String und ein DC/AC-Verhältnis von 150 % machen sie ideal für bifaziale und großformatige Module. Hochvolt-Batterien von 120 bis 600 V werden mit bis zu 30 A geladen und entladen; bei Netzausfall übernimmt der EPS-Ausgang in unter 10 ms. 100 % unsymmetrischer AC-Ausgang, passive Kühlung unter 35 dB, werkzeugloser DC-Anschluss und IP66 für Innen- und Außenmontage; Inbetriebnahme per Solplanet App. Diese Ausführung ist das Modell ASW08kH-T3.
Merkmale
- Dreiphasig 8 kW, 3 MPPT mit je 16 A, DC/AC-Verhältnis 150 % (12 kWp)
- Hochvolt-Batterie 120 – 600 V (LiFePO4), bis 30 A Lade-/Entladestrom, BMS über CAN
- EPS-Notstrom mit Umschaltzeit < 10 ms, bis 16 kVA Spitzenleistung, 100 % unsymmetrische Last
- Max. Wirkungsgrad 98,0 %, MPPT 99,9 %, ShadeSol-Schattenmanagement

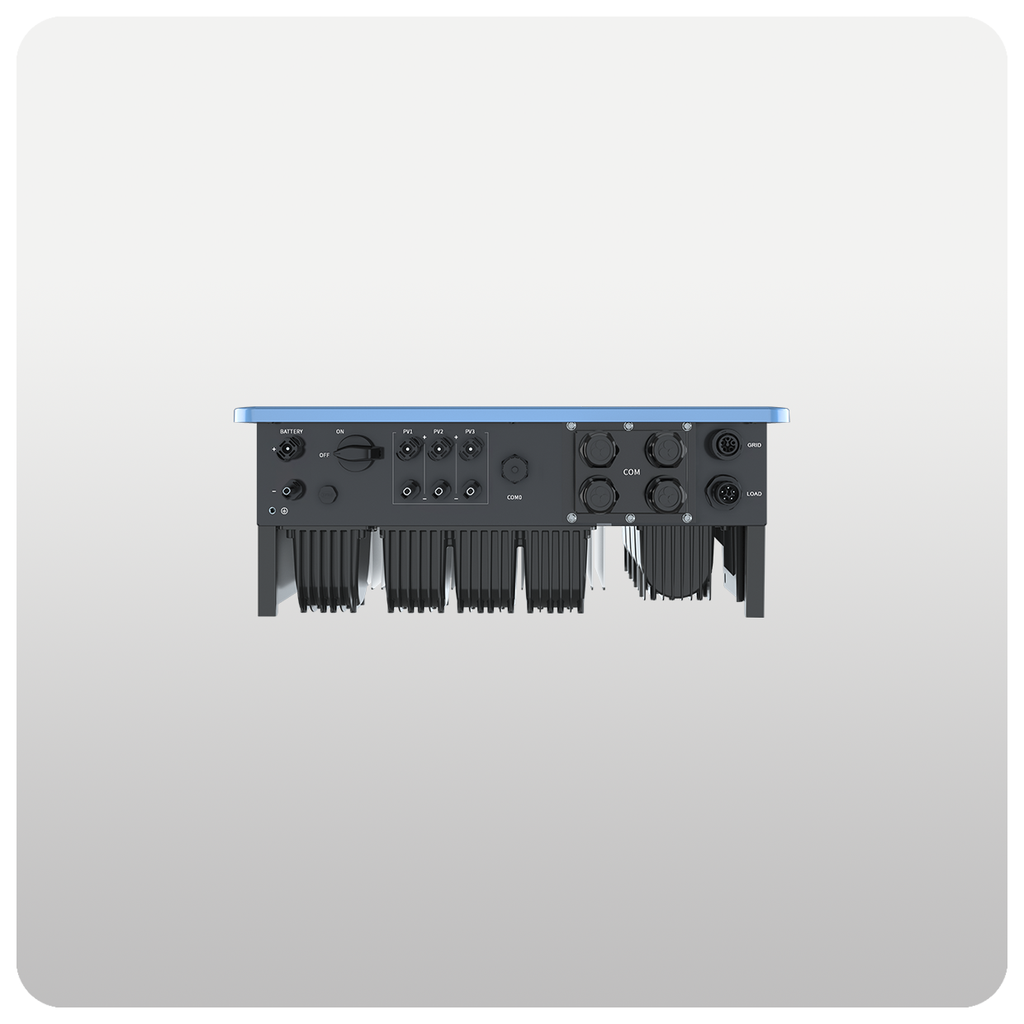

- Werkzeugloser DC-Anschluss (Phoenix Contact), IP66, passiv gekühlt < 35 dB, Parallelbetrieb bis 5 Geräte
- Solplanet App, WLAN/LAN-Dongle, Smart-Meter-Schnittstelle RS485, 10 Jahre Garantie
Technische Daten
| Merkmal | 8 kW |
|---|
| Modell | ASW08kH-T3 |
| Typ | Dreiphasiger Hybrid-Wechselrichter mit EPS (PV + Hochvolt-Batterie) |
| Max. PV-Eingangsleistung | 12.000 Wp (DC/AC-Verhältnis 150 %) |
| Max. Eingangsspannung | 1.100 V |
| MPP-Spannungsbereich / Nenn-Eingangsspannung | 200 – 950 V / 630 V |
| Min. Eingangsspannung / Startspannung | 60 V / 180 V |
| MPP-Tracker / Strings je MPPT | 3 / 1 |
| Max. Eingangsstrom / Kurzschlussstrom je MPPT | 16 A / 24 A (max. 10.000 W je Tracker) |
| Batteriespannungsbereich / Batterietyp | 120 – 600 V / LiFePO4 |
| Max. Lade-/Entladeleistung | 8.000 W / 8.000 W |
| Max. Lade-/Entladestrom | 30 A / 30 A |
| AC-Nennspannung / Frequenz | 3/N/PE, 230 V / 400 V, 50 Hz |
| AC-Nennleistung / Max. Scheinleistung | 8.000 W / 8.000 VA |
| AC-Nennstrom / Max. Ausgangsstrom | 11,6 A / 12,8 A |
| Max. Bezug aus dem Netz | 16.000 W / 23,2 A |
| Unsymmetrischer AC-Ausgang | 100 % möglich |
| EPS-Notstrom | 8.000 VA (16.000 VA Spitze 10 s), max. 2.667 W je Phase netzunabhängig, Umschaltzeit < 10 ms |
| Leistungsfaktor | 1 / 0,8 übererregt bis 0,8 untererregt |
| Europäischer / Max. Wirkungsgrad | 97,2 % / 98,0 %, MPPT 99,9 % |
| Schutz | DC-Überspannungsschutz Typ II, Isolationsüberwachung, Verpolungsschutz PV + Batterie, RCMU, Inselnetzerkennung |
| Kommunikation | WLAN/LAN-Dongle, RS485 (Smart Meter), CAN (BMS) |
| Digitale Ein-/Ausgänge | 4 Eingänge / 2 Ausgänge, Leistungs- und Nulleinspeiseregelung integriert |
| Parallelbetrieb | bis zu 5 Geräte |
| Betriebstemperatur / Schutzart | −25 °C bis +60 °C / IP66 |
| Kühlung / Geräuschemission | passiv (Konvektion) / < 35 dB |
| Abmessungen B × H × T | 545 × 465 × 205 mm |
| Gewicht | 26 kg |
| Garantie | 10 Jahre |
Lieferumfang
- Solplanet ASW H-T3 Hybrid-Wechselrichter (ASW08kH-T3)
- WLAN-Dongle (Solplanet), Wandhalterung, DC-Steckverbinder Phoenix Contact, Staubschutzset, Dokumentation
Zusätzlich erforderlich
- Hochvolt-Batterie 120 – 600 V (z. B. Solplanet Ai-HB G2 Pro) für Speicher- und Notstrombetrieb
- Smart Meter (RS485) für Einspeise-/Nulleinspeiseregelung
- Netzanschluss 3/N/PE 400 V, Absicherung und PV-Strings bauseits
Downloads
Datenblatt Solplanet ASW H-T3-Serie 8 – 12 kW (siehe Dokumente)
