Beschreibung

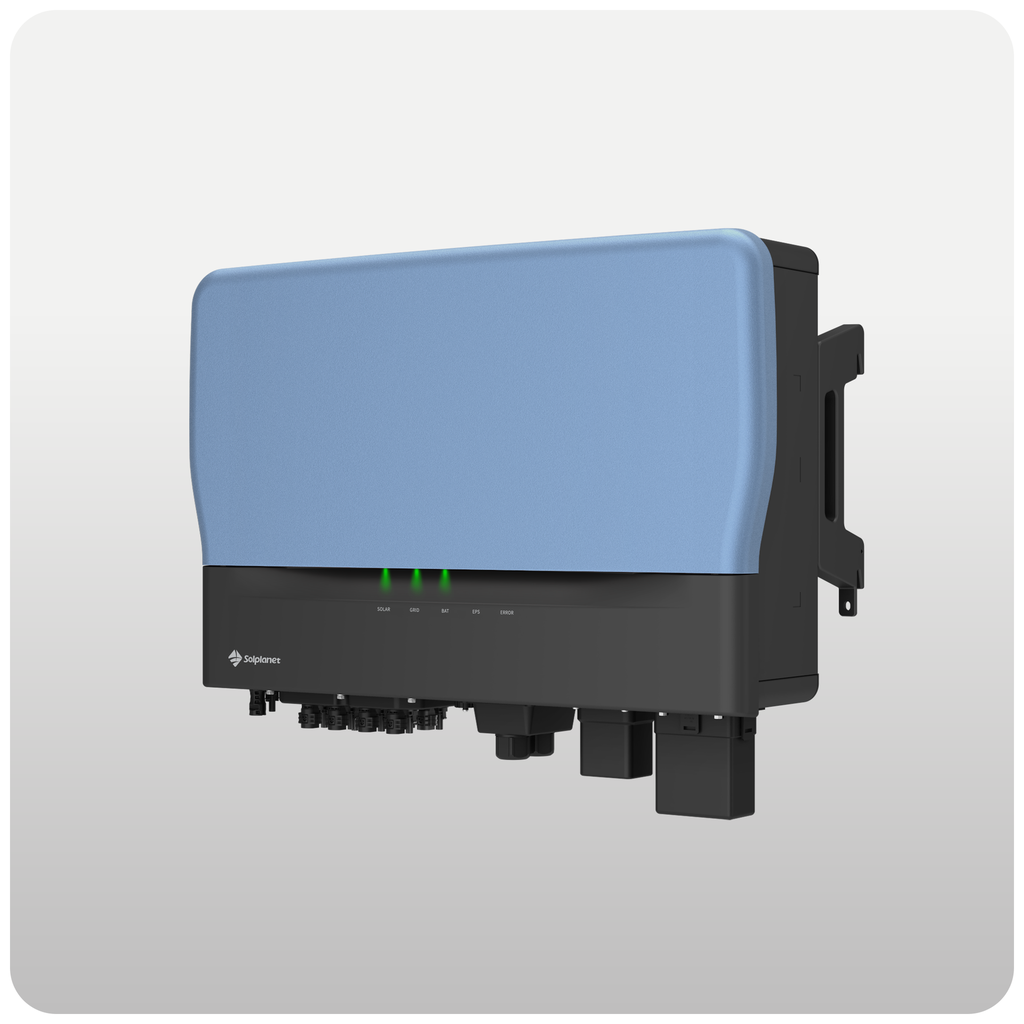

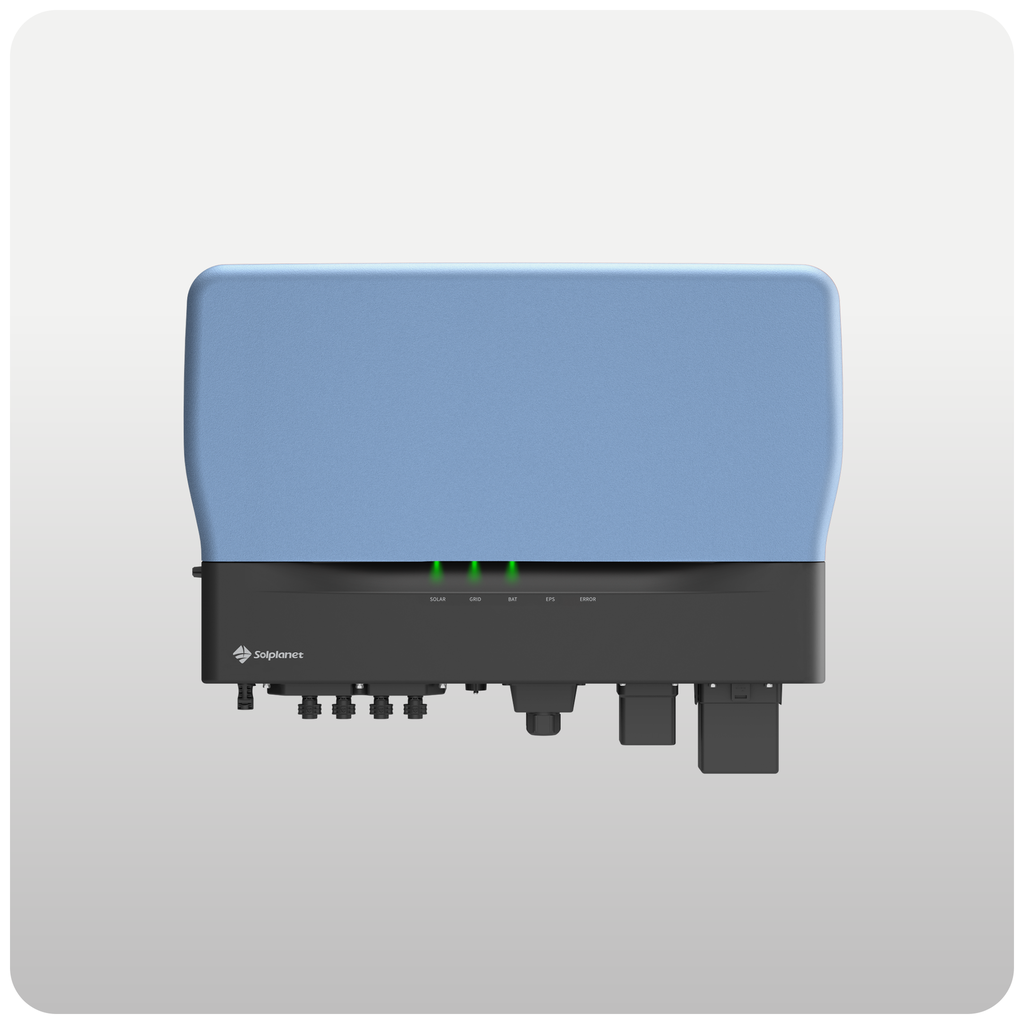

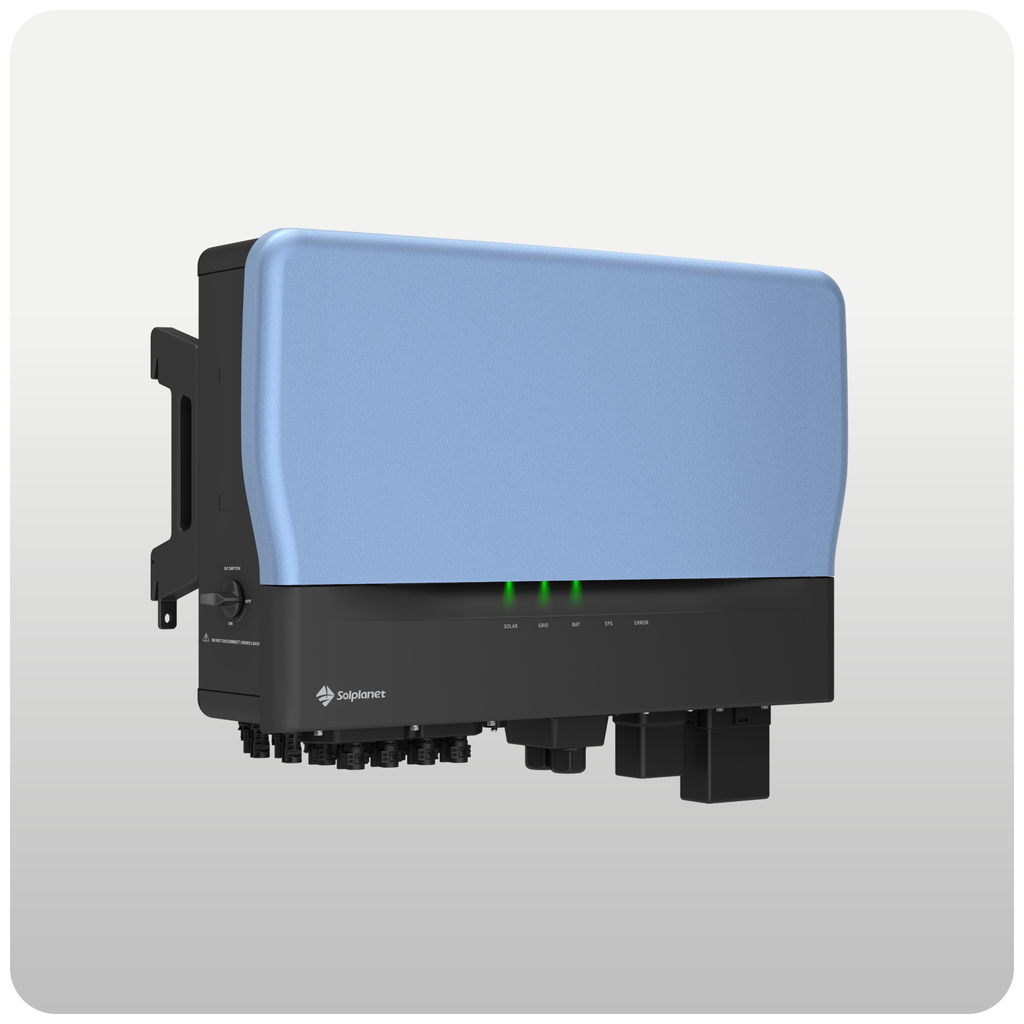

Die Solplanet ASW TH-Serie sind dreiphasige Hybrid-Wechselrichter mit 25 kW AC-Leistung, vier MPP-Trackern und bis zu 200 % PV-Überdimensionierung. Hochvolt-Batterien von 120 bis 800 V werden mit bis zu 100 A geladen und entladen; ShadeSol-Schattenmanagement, intelligente Betriebsmodi, dynamische Einspeiseregelung und eine Umschaltzeit unter 10 ms auf USV-Niveau sorgen für Flexibilität und Versorgungssicherheit. Das IP66-Gehäuse erlaubt Innen- und Außenmontage, Inbetriebnahme und Monitoring erfolgen per Solplanet App. Diese Ausführung ist das Modell ASW025K-TH.
Merkmale
- Dreiphasig 25 kW, 4 MPPT, bis 200 % PV-Überdimensionierung (50 kWp)
- Batteriespannung 120 – 800 V (LiFePO4), bis 100 A Lade-/Entladestrom, 2 unabhängige Batterieeingänge
- EPS-Notstrom mit Umschaltzeit < 10 ms, bis 45 kVA Spitzenleistung
- Max. Wirkungsgrad 98,4 %, MPPT 99,9 %, ShadeSol-Schattenmanagement
- IP66, DC-Überspannungsschutz Typ II, String-Stromüberwachung, Diebstahlschutz
- Solplanet App, WLAN/LAN-Dongle, RS485/Modbus, Parallelbetrieb möglich
Technische Daten
| Merkmal | 25 kW |
|---|
| Modell | ASW025K-TH |
| Typ | Dreiphasiger Hybrid-Wechselrichter (PV + Hochvolt-Batterie) |
| Max. PV-Eingangsleistung | 50.000 Wp (bis 200 % Überdimensionierung) |
| Max. Eingangsspannung | 1.000 V |
| MPP-Spannungsbereich / Nenn-Eingangsspannung | 150 – 950 V / 630 V |
| Min. Eingangsspannung / Startspannung | 95 V / 180 V |
| MPP-Tracker / Strings je MPPT | 4 / 1 |
| Max. Eingangsstrom / Kurzschlussstrom je MPPT | 40 A / 50 A |
| Batteriespannungsbereich / Batterietyp | 120 – 800 V / LiFePO4 |
| Max. Lade-/Entladeleistung | 50.000 W (PV + Netz) / 25.000 W |
| Max. Lade-/Entladestrom | 100 A / 100 A, 2 unabhängige Batterieeingänge |
| AC-Nennspannung / Frequenz | 3/N/PE, 230 V / 400 V, 50 Hz |
| AC-Nennleistung / Max. Scheinleistung | 25.000 W / 25.000 VA |
| AC-Nennstrom / Max. Ausgangsstrom | 36,2 A / 39,8 A |
| Leistungsfaktor | 1 / 0,8 induktiv bis 0,8 kapazitiv |
| EPS-Notstrom | 25.000 VA (27.500 VA dauerhaft, 45.000 VA Spitze 10 s), Umschaltzeit < 10 ms |
| Europäischer / Max. Wirkungsgrad | 97,9 % / 98,4 %, MPPT 99,9 % |
| Schutz | DC-Überspannungsschutz Typ II, Isolationsmessung, Verpolungsschutz PV + Batterie, RCMU, Inselnetzerkennung |
| Netzformen | TN-S, TN-C, TN-C-S, TT |
| Kommunikation | WLAN/LAN-Dongle, RS485 (Modbus RTU, SunSpec), LAN (Modbus TCP), CAN (BMS) |
| Digitale Ein-/Ausgänge | 7 Eingänge / 3 Ausgänge, Einspeiseregelung integriert |
| Betriebstemperatur / Schutzart | −30 °C bis +60 °C / IP66 |
| Kühlung / Aufstellhöhe | Smart Cooling / max. 4.000 m |
| Abmessungen B × H × T | 769 × 491 × 285 mm |
| Gewicht | 58 kg |
| Farbe | Morandi-Blau |
Lieferumfang
- Solplanet ASW TH Hybrid-Wechselrichter (ASW025K-TH)
- WLAN-Dongle (Solplanet), Wandhalterung, AC-/DC-Stecker, Dokumentation
Zusätzlich erforderlich
- Hochvolt-Batterie 120 – 800 V (z. B. Solplanet Ai-HB G2 Pro) für Speicherbetrieb
- Smart Meter für Einspeiseregelung und Eigenverbrauchsoptimierung
- Netzanschluss 3/N/PE 400 V, Absicherung und PV-Strings bauseits
Downloads
Datenblatt Solplanet ASW TH-Serie 15 – 30 kW (siehe Dokumente)
