Beschreibung

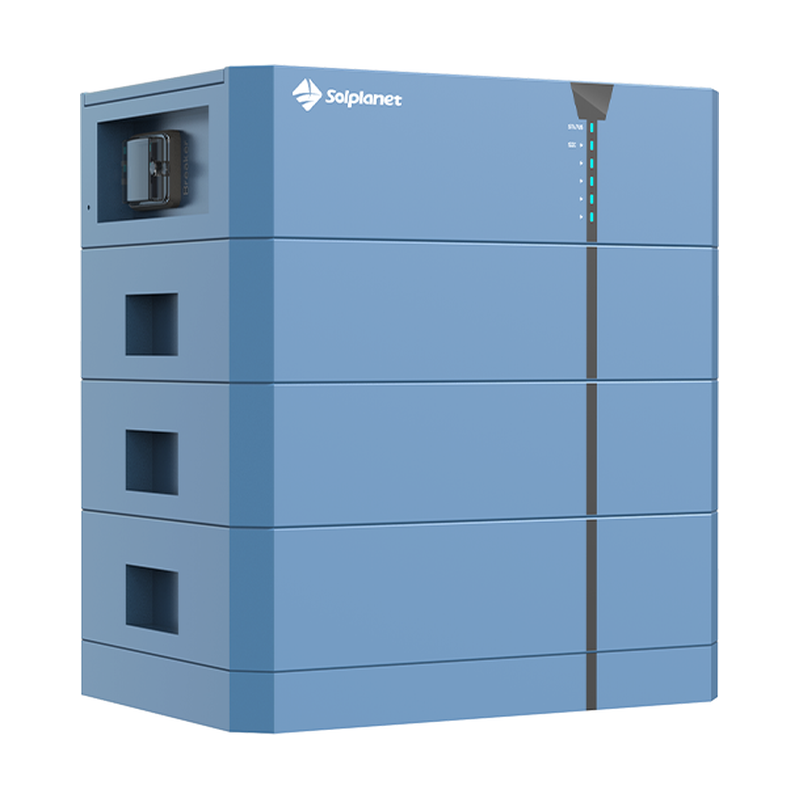

Das Solplanet Ai-HB G2 Pro Batteriemodul HB051050B ist der 2,56-kWh-Baustein des stapelbaren Hochvolt-Speichersystems Ai-HB G2 Pro. Mit bis zu 1C Lade- und Entladerate (50 A) entspricht die Leistung der installierten Kapazität – 10,24 kW bei 10,24 kWh – sodass auch Ertragsspitzen der PV-Anlage gespeichert werden. LiFePO4-Zellen mit 8.000 Zyklen, ein integriertes Brandschutzmodul und IP65 sorgen für Langlebigkeit und Sicherheit im Innen- und Außenbereich. Je Einheit werden 2 bis 8 Module auf Controller und Batteriebasis gestapelt (5,12 bis 20,48 kWh); bis zu acht Einheiten lassen sich parallel zu 163,84 kWh verbinden. Das Modul arbeitet mit den Solplanet Hybrid-Wechselrichtern der Serien ASW H-T2, H-T3 und TH.
Merkmale
- 2,56 kWh nominal / 2,43 kWh nutzbar je Modul, LiFePO4, 51,2 V, 50 Ah
- Bis 1C: 50 A Lade-/Entladestrom, Leistung entspricht der Kapazität (bis 20,48 kW je Einheit)
- 8.000 Zyklen bei 90 % DoD, ≥ 95 % Round-Trip-Wirkungsgrad
- Integrierte Brandschutzfunktion, intelligentes Batteriemanagement, VDE 2510-50 konform
- Stapelbar mit 2 – 8 Modulen je Einheit, bis 8 Einheiten parallel (163,84 kWh), steckbare Verbindungen
- IP65, Innen- und Außenaufstellung, Montage mit Standardwerkzeug
Technische Daten
| Merkmal | Wert |
|---|
| Modell | HB051050B (Ai-HB G2 Pro Serie) |
| Zelltyp | LiFePO4 (LFP) |
| Nennkapazität | 50 Ah |
| Nennenergie / nutzbare Energie je Modul | 2,56 kWh / 2,43 kWh (95 % DoD) |
| Nennspannung je Modul | 51,2 V |
| Systemspannung (2 bis 8 Module je Einheit) | 102,4 – 409,6 V nominal; Betriebsspannung 80 – 467,2 V |
| Empf. / max. Lade- und Entladestrom | 50 A / 50 A (bis 1C) |
| Lade-/Entladeleistung | 2,56 kW je Modul, bis 20,48 kW je Einheit (1C) |
| Systemausbau | 2 – 8 Module je Einheit (5,12 – 20,48 kWh), bis 8 Einheiten parallel (163,84 kWh) |
| Zyklenfestigkeit / Wirkungsgrad | 8.000 Zyklen (90 % DoD, 70 % EoL) / ≥ 95 % Round-Trip |
| Betriebs- / Lagertemperatur | Laden 2 bis 58 °C, Entladen −28 bis 58 °C; Lagerung −20 bis 45 °C |
| Luftfeuchtigkeit / Aufstellhöhe | 5 – 95 % nicht kondensierend / bis 3.000 m (ab 2.000 m Leistungsminderung) |
| Kommunikation | CAN (über Ai-HB G2 Controller) |
| Schutzfunktionen | Über-/Unterspannung, Überstrom, Übertemperatur, Kurzschluss, integrierte Brandschutzfunktion |
| Zertifizierung | IEC 62619, EN 61000, VDE 2510-50, IEC 62040, UN 38.3 |
| Schutzart / Kühlung | IP65 / natürliche Konvektion |
| Aufstellung | Innen und Außen, Bodenmontage, stapelbar (steckbar) |
| Abmessungen B × T | 540 × 390 mm; Bauhöhe je Modul im Turm 130 mm (Turm mit Controller und Basis: 470 mm bei 2 Modulen bis 1.250 mm bei 8 Modulen) |
| Gewicht | 31 kg je Modul |
| Herstellergarantie | 10 Jahre (laut Garantiebedingungen des Herstellers) |
Lieferumfang
- 1 × Solplanet Ai-HB G2 Pro Batteriemodul HB051050B (2,56 kWh)
- Nicht enthalten: Controller, Batteriebasis, Wechselrichter, DC- und Kommunikationsverkabelung
Zusätzlich erforderlich
- Solplanet Ai-HB G2 Pro Controller + Batteriebasis (1 × je Einheit)
- Mindestens 2 Module je Einheit (bis 8); Solplanet Hybrid-Wechselrichter ASW H-T2, H-T3 oder TH
- DC- und Kommunikationsverkabelung zum Wechselrichter bauseits
- Installation und Inbetriebnahme durch einen qualifizierten Fachbetrieb
Downloads
Datenblatt Solplanet Ai-HB G2 Pro Serie (siehe Dokumente)
