Beschreibung

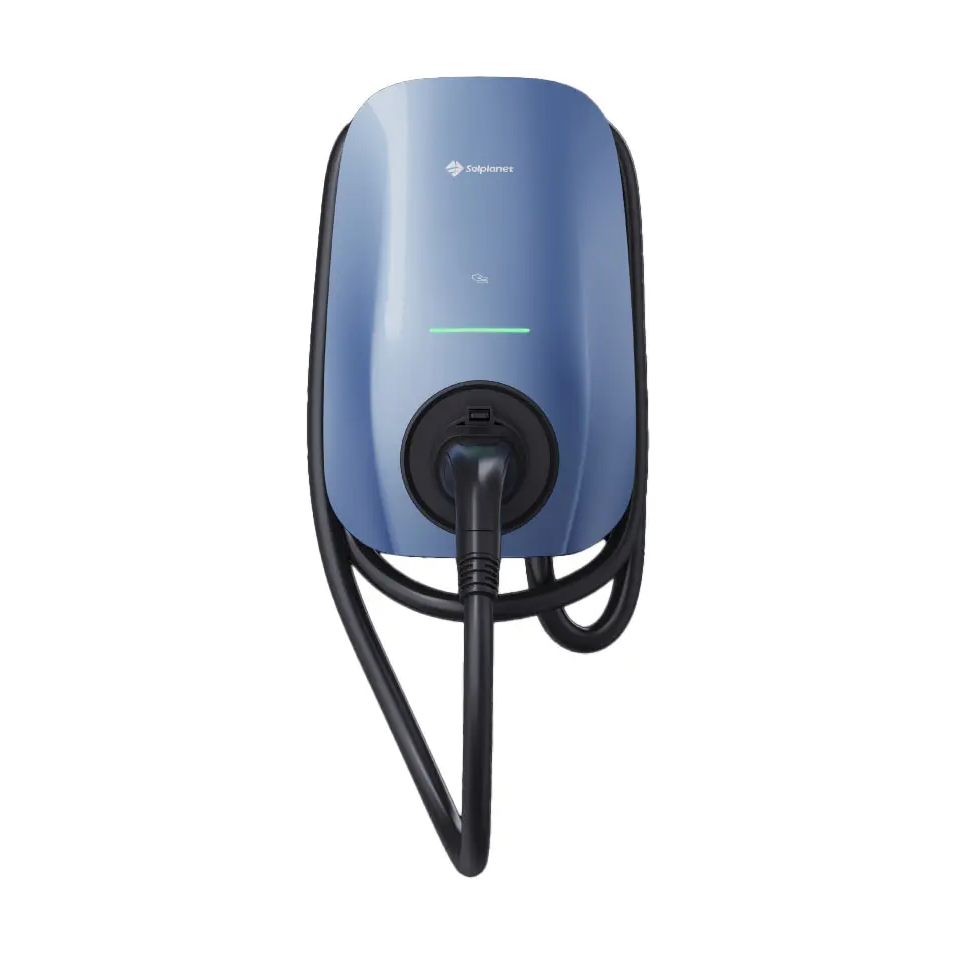

Die Solplanet SOL11H-WP aus der Serie SOL APOLLO ist eine dreiphasige 11-kW-Wallbox (16 A, 400 V) mit fest angeschlossenem 5-m-Typ-2-Ladekabel für den privaten und gewerblichen Einsatz. Über die Solplanet App werden Einrichtung per Bluetooth, Fernüberwachung, Fernupdate sowie das Sperren und Entsperren der Wallbox bedient. Im Solar-Eco-Modus mit automatischer Phasenumschaltung lädt die Wallbox bevorzugt mit PV-Überschuss, ein dynamischer Lastausgleich schützt den Hausanschluss vor Überlast – beides mit optionalem Energiezähler. Authentifiziert wird per App, RFID-Karte oder NFC, alternativ im Plug-&-Play-Betrieb. Das IP65-Gehäuse mit IK10 und UV-beständigen Materialien ist für den Innen- und Außenbereich ausgelegt; Kabeleinführung vorn oder hinten, Montage an der Wand oder auf einem Standfuß.
Merkmale
- 11 kW dreiphasig (16 A, 400 V AC), Typ-2-Kabel 5 m mit Kabelhalter
- App-Steuerung über Bluetooth, WLAN und LAN: Fernüberwachung, Fernupdate, Sperren und Entsperren
- Solar-Eco-Modus mit automatischer Phasenumschaltung und dynamischem Lastausgleich (mit optionalem Energiezähler)
- Authentifizierung per App, RFID-Karte oder NFC; Plug-&-Play-Betrieb möglich; RS485 für Energiemanagement
- IP65, IK10, UV-beständig, Betrieb −25 bis 50 °C; DC-Fehlerstromerkennung 6 mA, Überspannungsschutz Typ III
- TÜV- und CE-konform nach EN/IEC 61851-1; Kabeleinführung vorn oder hinten, Wand- oder Standfußmontage
Technische Daten
| Merkmal | Wert |
|---|
| Hersteller-Artikelnummer | ELH001111-WC5-1F0P |
| Modell | SOL11H-WP (Serie SOL APOLLO) |
| Typ | AC-Wallbox dreiphasig mit fest angeschlossenem Ladekabel |
| Max. Ladeleistung / Ausgangsstrom | 11 kW / 16 A |
| Bemessungsspannung / Frequenz | 400 V AC, 3-phasig / 50 Hz / 60 Hz |
| Ladeanschluss (IEC 62196-2) | Typ 2, Ladekabel 5 m (Baureihe: 5 m / 7,5 m), mit Kabelhalter |
| Fehlerstromerkennung | DC 6 mA integriert |
| Standby-Verbrauch | < 5 W |
| Kommunikation | WLAN, Bluetooth, RS485, LAN |
| Authentifizierung | App, RFID/NFC-Leser; Plug & Play |
| Funktionen | Solar-Eco-Modus mit automatischer Phasenumschaltung, dynamischer Lastausgleich, Fernupdate und Sperren/Entsperren per App; Solarladen und Lastausgleich mit optionalem Energiezähler |
| Statusanzeige | LED-Lichtleiste |
| Schutzfunktionen | DC-Fehlerstromschutz, Übertemperaturschutz, Erdungsschutz, Überspannungsschutz Typ III (EN 60664) |
| Zertifizierung | CE, TÜV, EN/IEC 61851-1 |
| Schutzart / Stoßfestigkeit | IP65 (Gehäuse) / IK10, UV-beständig |
| Betriebstemperatur / Lagertemperatur | −25 bis 50 °C / −40 bis 70 °C |
| Luftfeuchtigkeit / Aufstellhöhe | 5 – 95 % nicht kondensierend / bis 2.000 m |
| Kühlung | Natürliche Konvektion |
| Montage | Wand oder Standfuß |
| Abmessungen B × H × T | 230 × 360 × 130 mm |
| Gewicht | 5,1 kg |
| Farbe | Morandi-Blau oder Schwarz je nach Ausführung (abgebildet: Morandi-Blau) |
Lieferumfang
- 1 × Solplanet Wallbox SOL11H-WP mit fest angeschlossenem Typ-2-Ladekabel (5 m) und Kabelhalter
- Montagesatz laut Betriebsanleitung: Gummidichtungssatz, Wandanker mit Sechskantschrauben (3 ×), Schrauben M4 × 10 (2 ×), M4 × 6 (1 ×), ST3 × 10 (2 ×), Montageschablone, AC-Eingangskabelbefestigung
- 3 × RFID-Karte, Schnellinstallationsanleitung
- Nicht enthalten: Energiezähler (optional)
Zusätzlich erforderlich
- Dreiphasiger Netzanschluss 400 V (Kupferleiter, ausgelegt für Dauerlast bis 16 A) mit passend dimensioniertem Leitungsschutzschalter und Fehlerstromschutz nach den örtlichen Vorschriften
- Optional: Energiezähler für Solarladen und dynamischen Lastausgleich; alternativ Anbindung an einen Solplanet Wechselrichter per RS485 (Firmware ab 1.36 laut Hersteller-Anleitung)
- Optional: Standfuß für freie Aufstellung
- Installation und Inbetriebnahme durch eine Elektrofachkraft
Downloads
Datenblatt und Betriebsanleitung Serie SOL APOLLO (siehe Dokumente)
